Les DEV AO courtes REE

[Pierre bis]

Amusant j'aurais plutôt pensé à des DEV longues sur les photos. Comme quoi même pour quelqu'un connaissant un peu le sujet ce n'est pas évident au premier coup d'oeil.

[Beilhack]

Salut Pierre,

Tu es donc dans le même cas que moi...
UTKR m'a proposé la solution en photos qui permet de différencier au 1er coup d'oeil une courte d'une longue (encadrement des baies). Je lui laisse le soin de nous les proposer s'il le souhaite...

@+
David

[Ferro]

Je me permets de répondre, sans griller la politesse à quiconque :

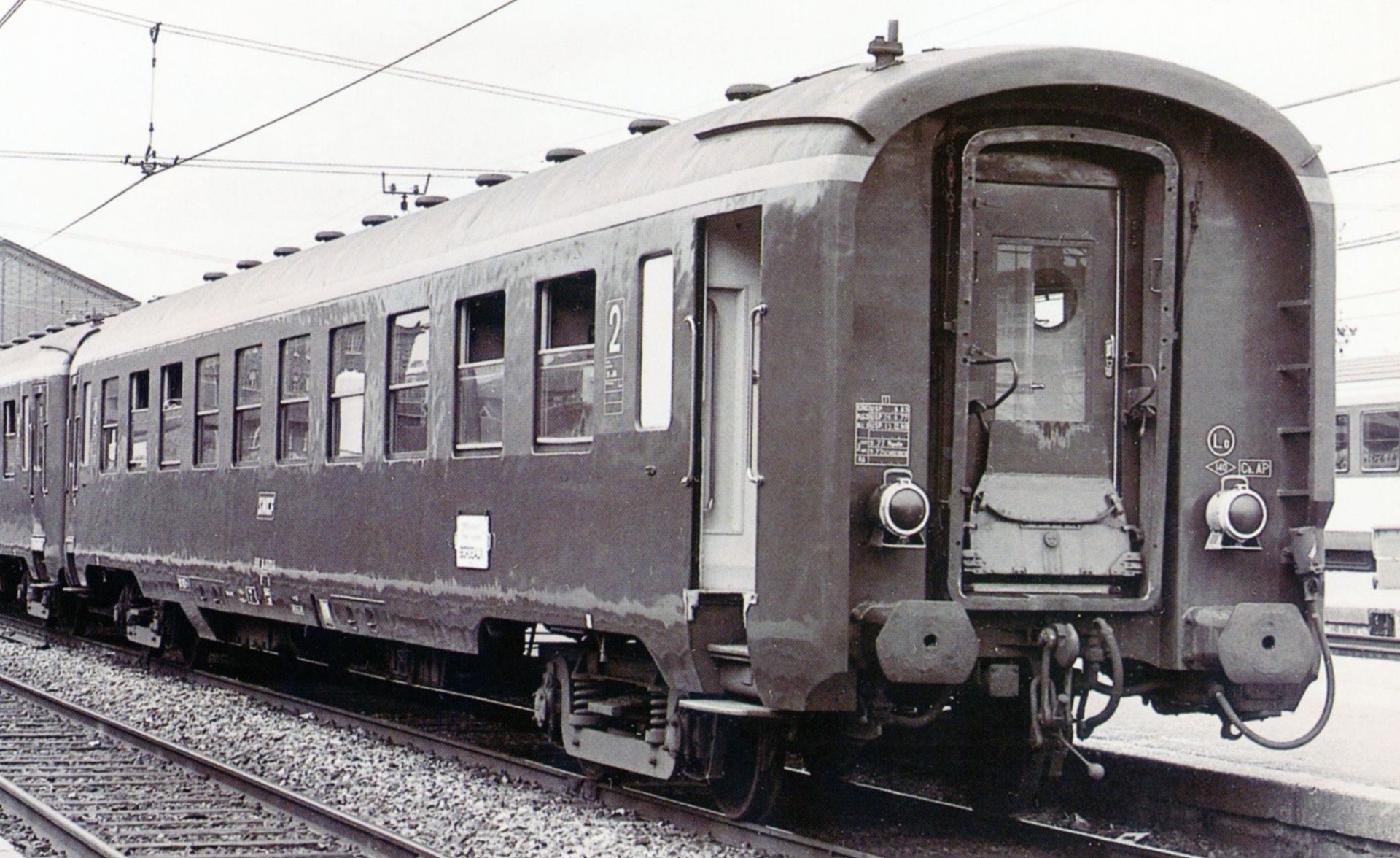

Sur cet extrait d'une photo de EC64 :



Il existe peut-être un autre moyen d'identifier les DEV AO courtes et longues :

- Les DEV AO Courtes ont les poignées de portes en bas de la rembarde d'accès. (flèche de gauche)

- Les DEV AO Longues ont les poignées de porte juste en haut du pivot inférieur de fixation de la rambarde (flèche de droite)

[Pierre bis]

Merci du truc. J'espère retenir (pas gagné)

Pour les programmes avant U50 c'est plus facile car la silhouette est sensiblement différente.

Evidemment pour les premières la question ne se pose pas.

[XTof_vl]

Ce ne sont pas les poignées qui sont en bas ou en haut, ce sont les rembardes qui sont plus ou mins longues.

[Ferro]

Oui certes, on peut se référer à la hauteur des rambardes, après il y a surement d'autres méthodes...

Merci du truc. J'espère retenir (pas gagné)

Je te le répète, rien ne t’empêche de faire ta propre compil sur un fichier, ce n'est pas interdit

[Undertaker]

Tu es donc dans le même cas que moi...
UTKR m'a proposé la solution en photos qui permet de différencier au 1er coup d'oeil une courte d'une longue (encadrement des baies). Je lui laisse le soin de nous les proposer s'il le souhaite...

Je ne me souviens plus exactement dans quel sujet Patrick (EC64) et moi avions posté des photos de DEV AO et DEV Inox, courtes et longues avec un descriptif général des particularités de chaque programme (je ne suis pas doué, voire flemmard, pour retrouver) .

Pour reconnaitre rapidement une DEV AO courte d'une longue et de loin, il faut regarder les fenêtres : les courtes ont un entourage de fenêtre embouti alors que les longues ont des cadres de baies vissés qui seront repris sur les voitures UIC.

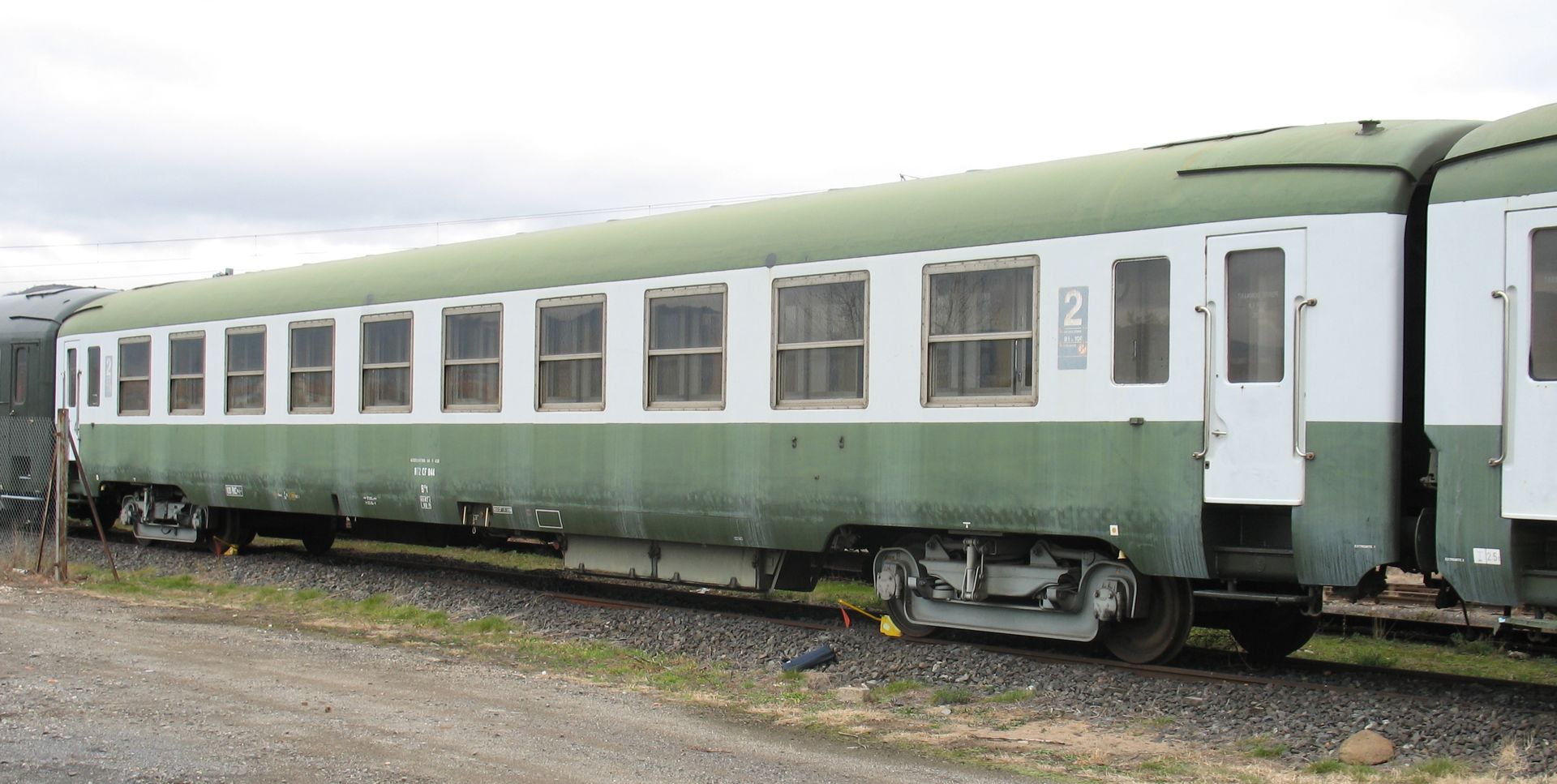

DEV AO B10 courte

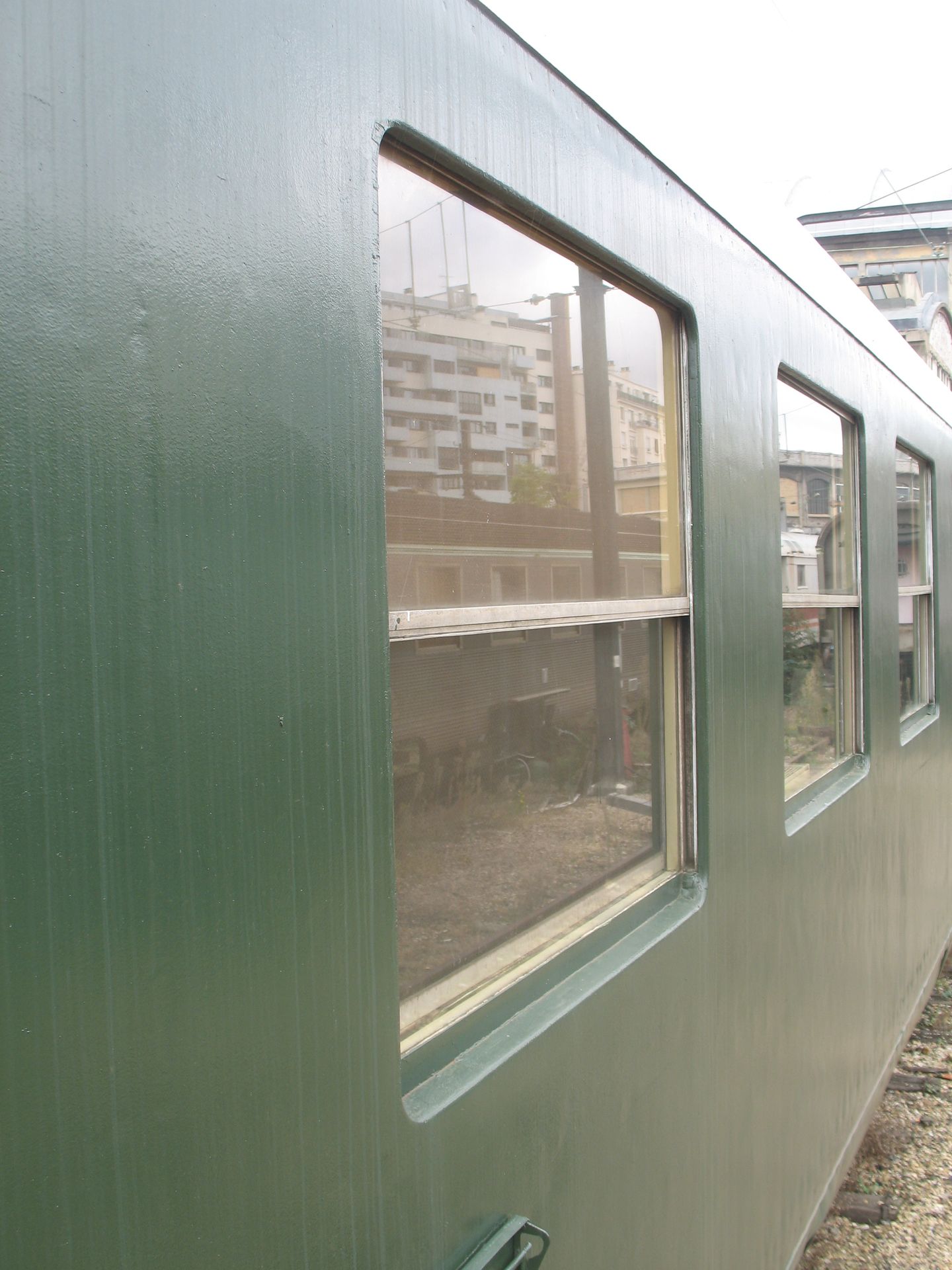

encadrement d'une fenêtre de DEV AO courte

DEV AO B10 longue

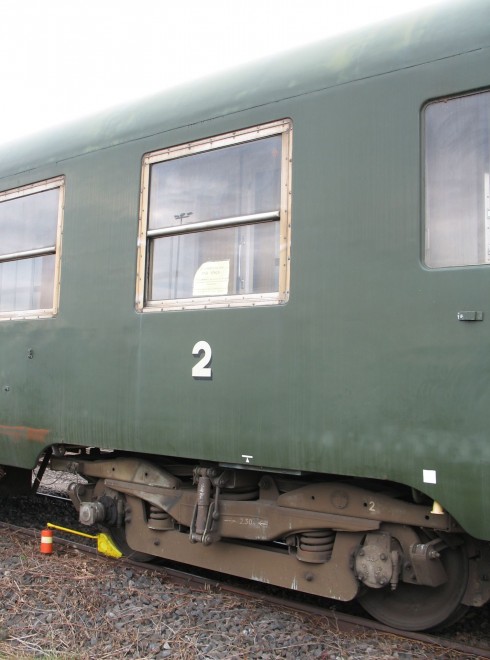

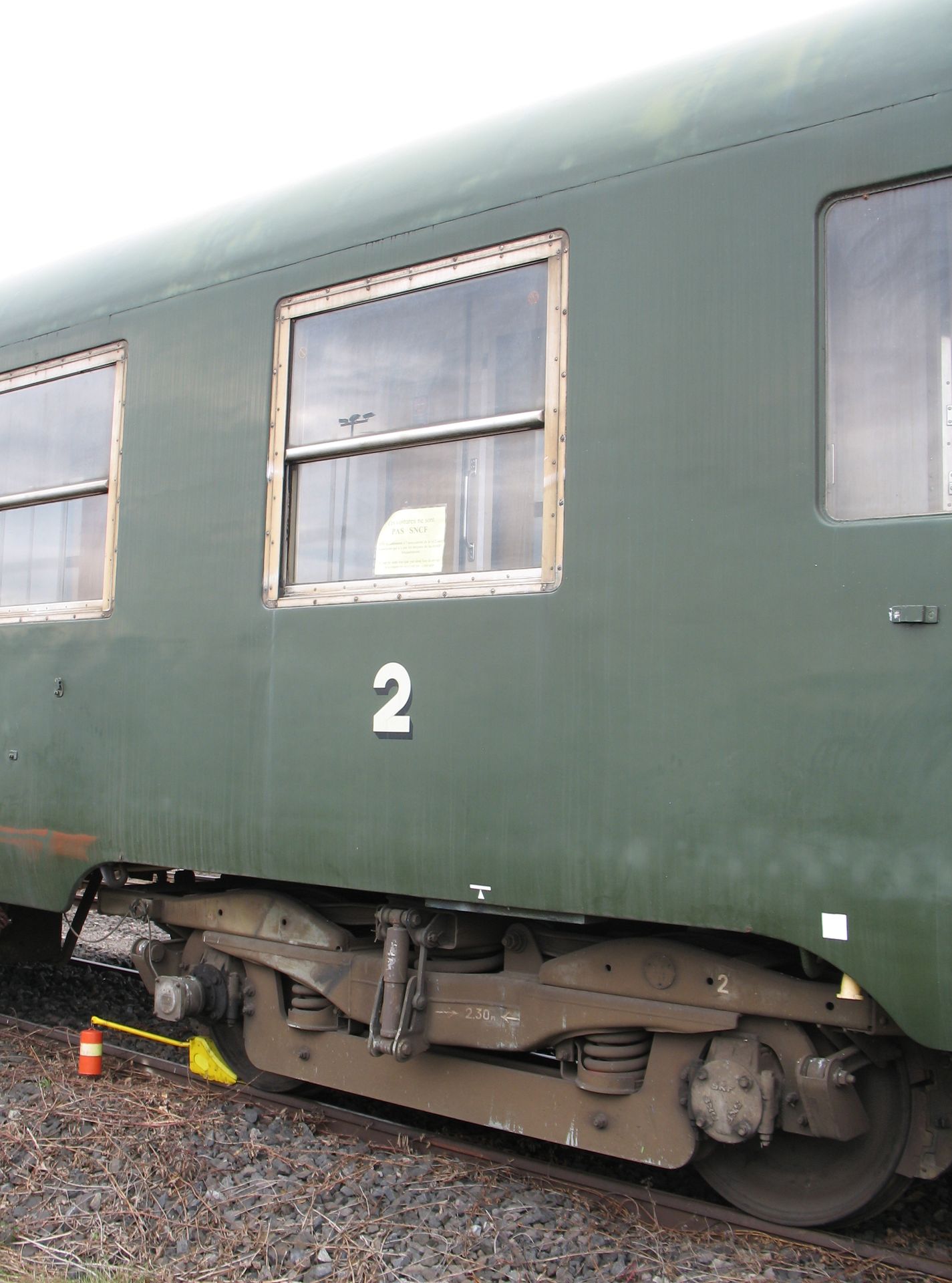

encadrement d'une fenêtre de DEV AO longue

UTKR.

[François D]

D'après tout ce que je viens de lire...
Il semble donc aussi que les DEV longues ont des rambardes d'accès moins courtes que celles des DEV courtes. Heureusement ! vous imaginez le bordel si les mains montoirs des DEV courtes n'étaient pas plus courtes que celles des longues ...

[Rodolphe]

[Beilhack]

Il semble donc aussi que les DEV longues ont des rambardes d'accès moins courtes que celles des DEV courtes. Heureusement ! vous imaginez le bordel si les mains montoirs des DEV courtes n'étaient pas plus courtes que celles des longues ...

Salut François,

J'avais pour ma part compris que les DEV courtes ont des rambardes d'accès moins longues que celles des DEV longues. Heureusement ! vous imaginez le bordel si les mains montoirs des DEV longues n'étaient pas plus longues que celles des courtes...

Mais bon, cela doit revenir grosso-modo à la même chose, non...

@+
David
