Le retour de la 2D2 5500 Jouef ?

[dem69]

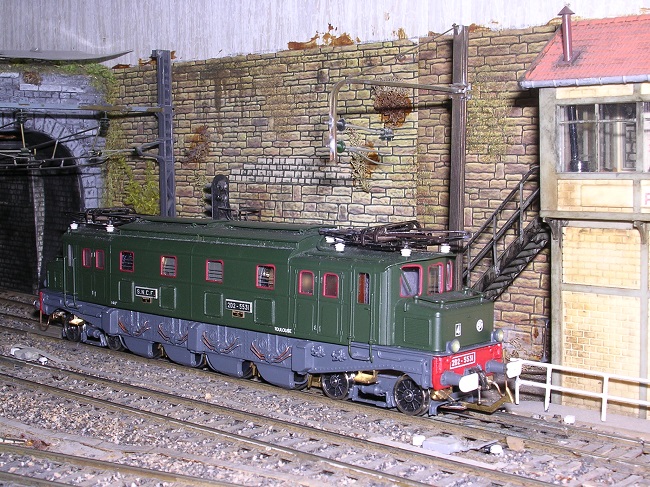

Après quelques recherches, je n'ai pas retrouvé d'autre photo de cette locomotive. De mémoire, les tuyauterie de graissage avaient été juste repeintes et non arasées pour être remplacées par des fils. Cette 2D2 n'existe plus (doublon avec une Fulgurex, voir photo des ajouts qui peuvent être transposable sur la Jouef), la mécanique a été utilisée pour motoriser une 2D2 Waterman LSL et la carrosserie a été revendue. Par contre je me rappelle que nous avions mon père et moi repensé le modèle et que la carrosserie était solidaire du châssis en ce qui concerne les parties visibles et qu'un nouveau châssis laiton avec la motorisation et les essieux moteurs s’insérait à l’intérieur. Les bogies avaient été refais complètement en laiton et captaient le courant. Bon courage pour la suite.

[Rollang]

Merci pour ces précisions. Cela me conforte dans mes choix, j'ai commencé hier à bricoler mon modèle, le plastique utilisé par Jouef pour le chassis est une catastrophe, il n'accepte pas la découpe à la scie ou le découpage au cutter, ça casse comme du verre, juste le disque à tronçonner sur la Dremel est possible, et encore en y allant tout doucement. C'est pour cela que, Michel, je t'ai envoyé un mail pour te dire que j'abandonnait l'idée des tuyauteries laiton.....

[Rollang]

Alors à la demande générale, je continu ici

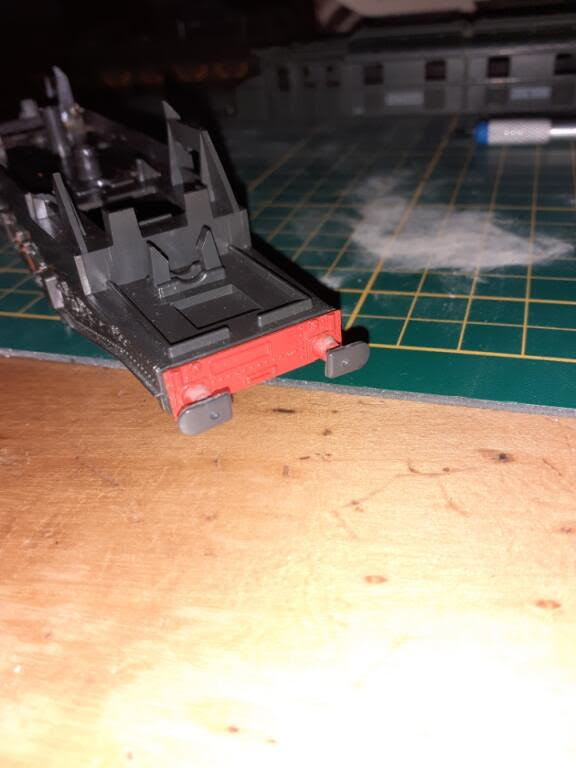

Je commence par le chassis, première chose, faire disparaitre l'espèce de moulage sur la traverse censé représenter le tour du numéro de la loc, pourtant absent....

[Rollang]

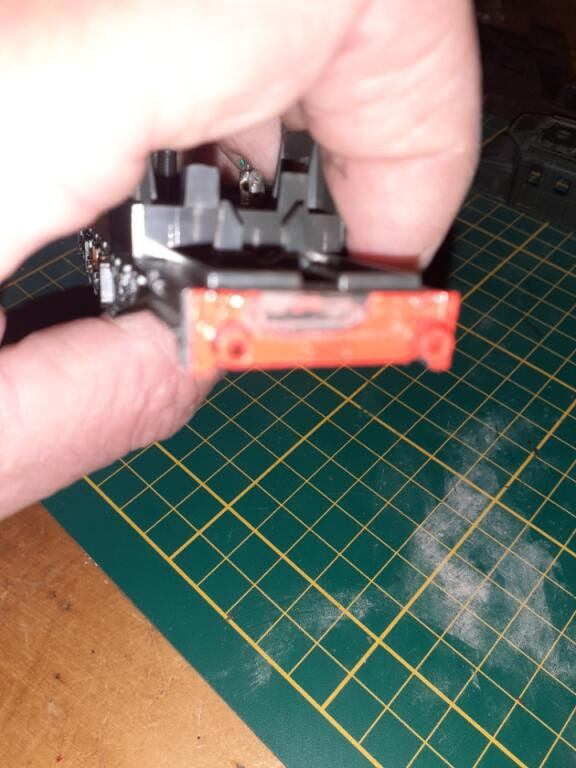

La photo après meulage est flou, désolé. Première déconvenue, je m'aperçois que les décalcomanies que j'ai sont en fait destinées aux cotés de la machine, les marquages des traverses sont plus petits, de ce fait mes marquages font tenir plus de place sur la traverses, mais bon, pas le choix....

[Rollang]

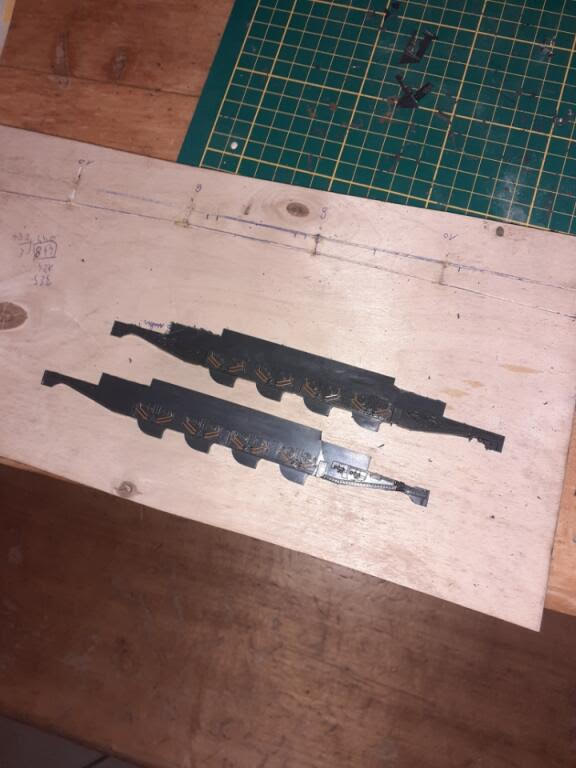

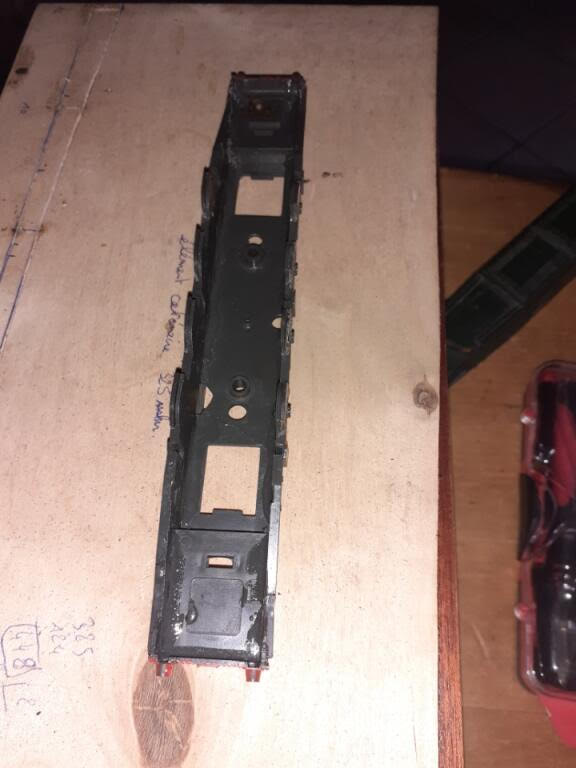

Grosse étape, la découpe des longerons. Jouef a placé ses longerons en suivant la courbure de la caisse, ceci afin de garantir l'inscription en courbe de faible rayon. Sur une 2D2 5500, les longerons sont rectilignes, il faut donc les désolidarisé du chassis, retailler celui-ci et les recoller en place. Une vrai galère avec ce plastique utilisé par Jouef, très cassant....

[Rollang]

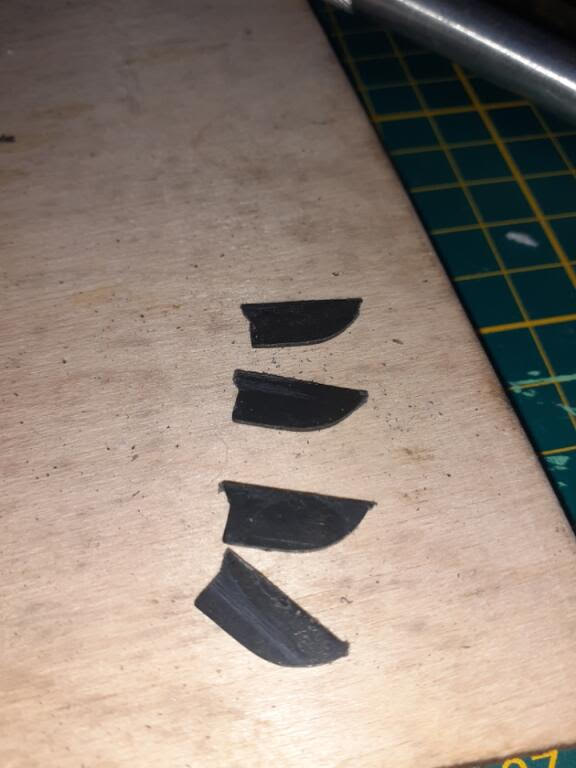

Autre problème du chassis, les carters d'engrenages sont trop fins. Fort heureusement, j'ai un deuxième chassis sur lequel je prélève ces pièces pour en doubler l'épaisseur. Ultérieurement, il faudra aussi faire grossir les sablières, vraiment trop petites également....

[Rollang]

Le chassis est ré-assemblé par un premier collage à la cyano, renforcé après séchage par de la colle époxy bi-composant.

[Rollang]

Aujourd'hui, étape un peu complexe, prélever sur la donneuse le guide de l'axe vertical moteur du bogie, pour en installer un deuxième sur ma machine pour en faire une vrai 2D2.

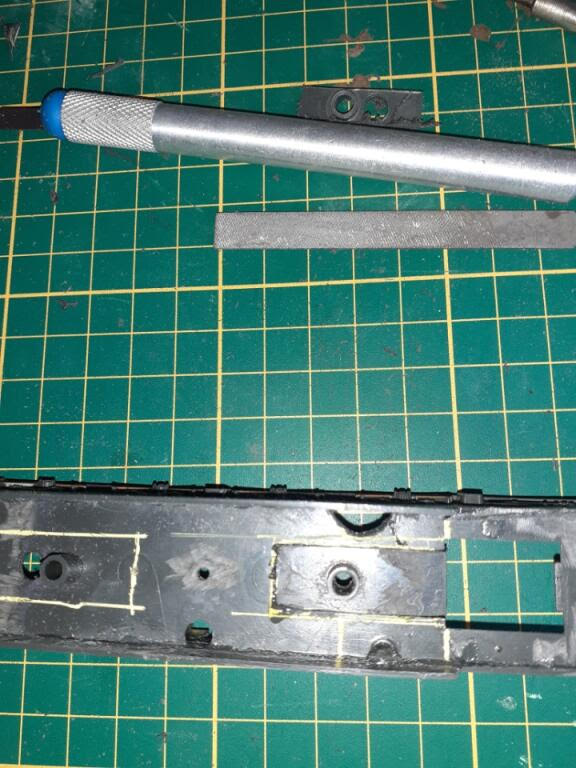

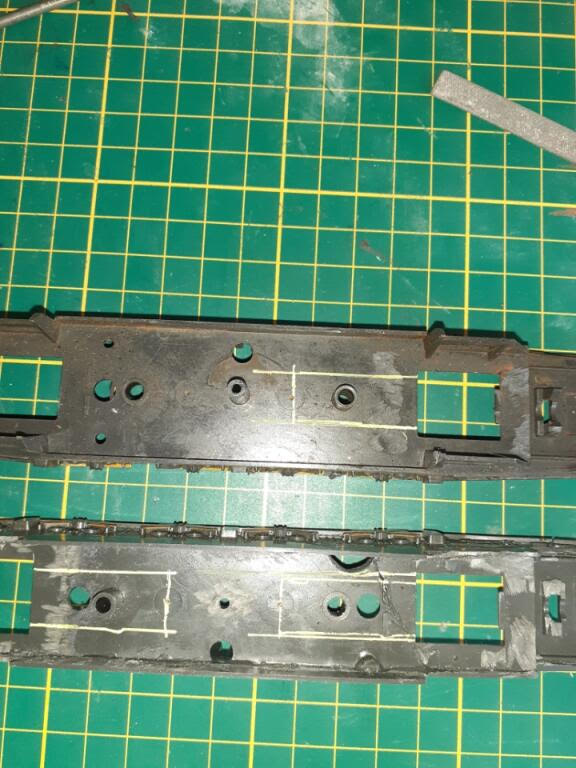

Le tracé des découpes sur les deux chassis....

[Rollang]

Voilà qui est fait.

[Rollang]

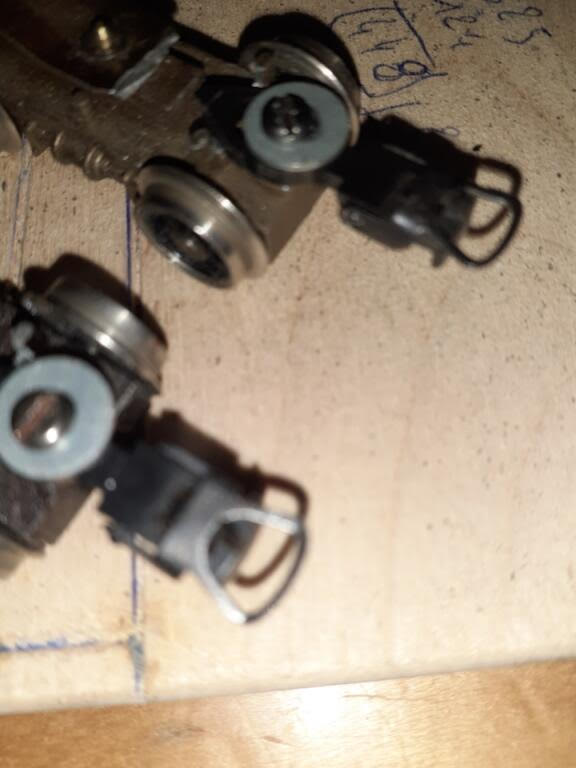

Pour me détendre après ce travail de précision, j'ai fait deux choses simples, en premier, l'installation d'attelages plus discrets et plus courts sur les bogies porteurs.
