Couvert PLM et dessin 3D

[micka]

moi j'ai deja utilise le programme de conception Solidworks donc j'ai un peu de notion mais de la a faire un wagon entier !!!! je ne pense pas

félicitation pour ce projet qu'ont espérent voir fini

[dan_ost2000]

Après pas mal de soucis de mémoire et de puissance machine, je peux enfin continuer le dessin de ce wagon. Malgré le fait que cela reste un modèle simple, plus le projet avance, plus le fichier informatique devient volumineux et la 3D demande un maximum de ressources. Il m’arrive souvent de fermer l’application et de devoir relancer afin de soulager la mémoire virtuelle. Va falloir investir un de ces jours. Mais laissons là ces considérations.

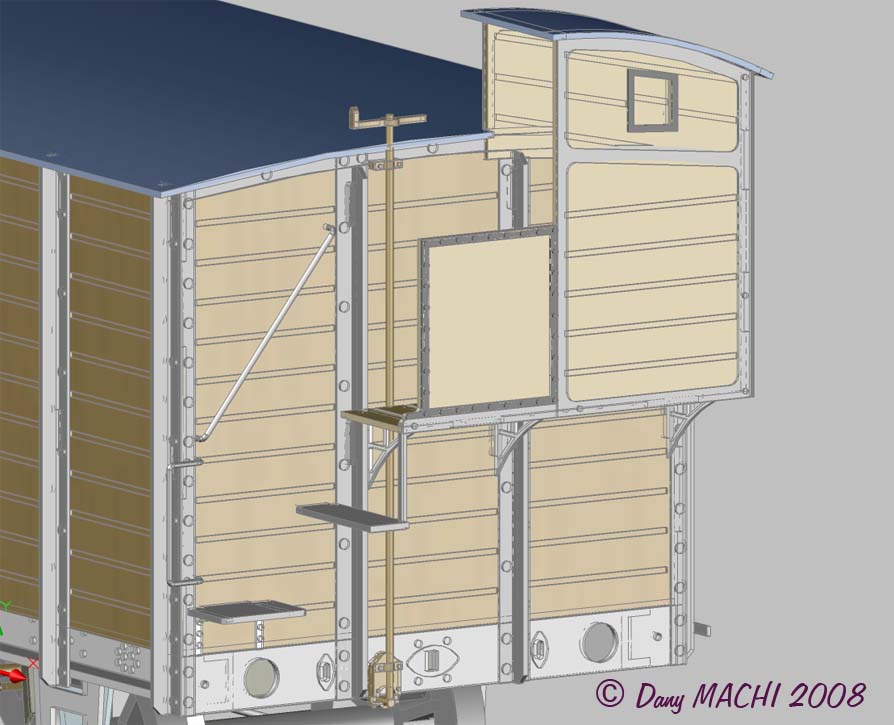

Le système de frein à vis est dessiné, les premiers marches pieds arrières aussi reste à étudier les 2 marches pied du bas, pas simple.

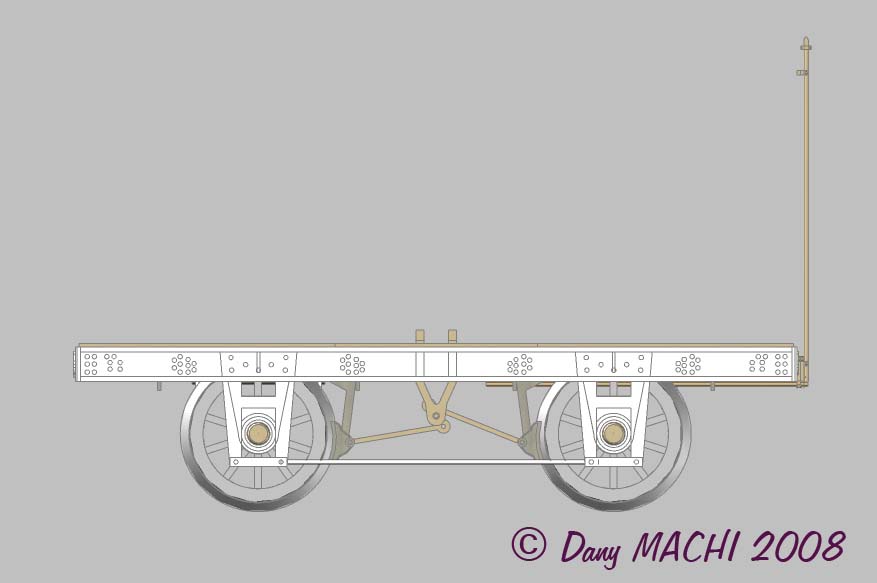

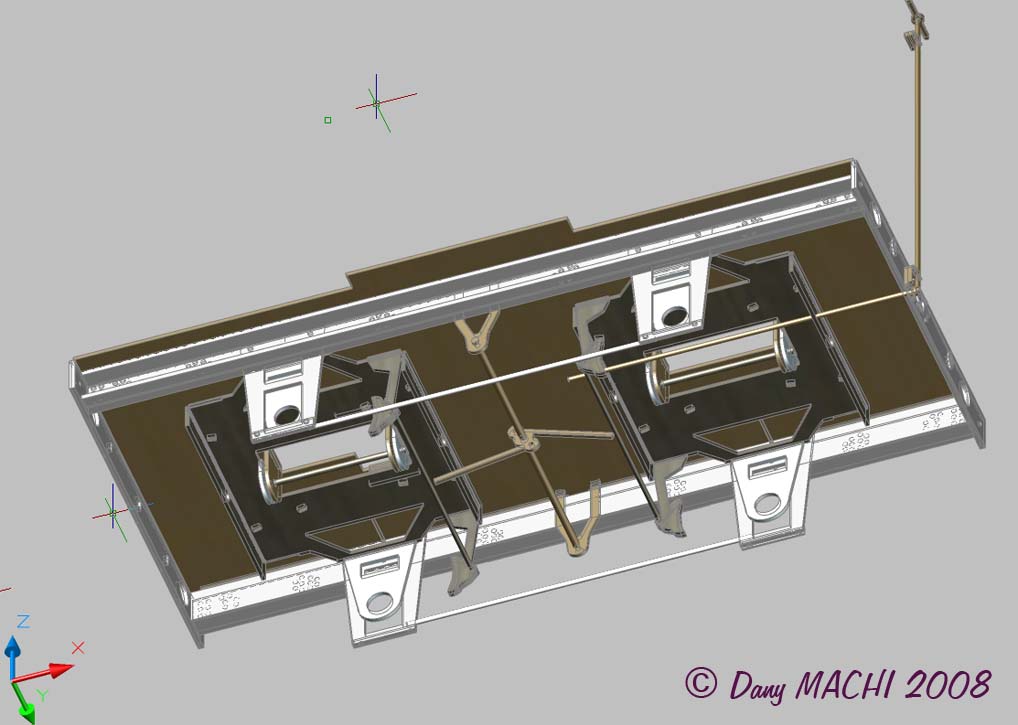

J’ai simulé la timonerie des freins sous châssis, et j’en appelle aux spécialistes, car je doute un peux.

Reste à dessiner les marches pieds latéraux et puis le gros travail de la réalisation des typons, déjà commencé avec les supports d’essieux.

[dan_ost2000]

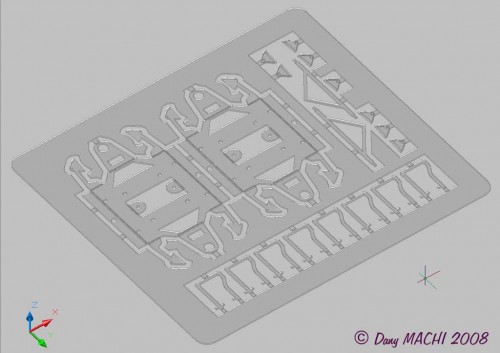

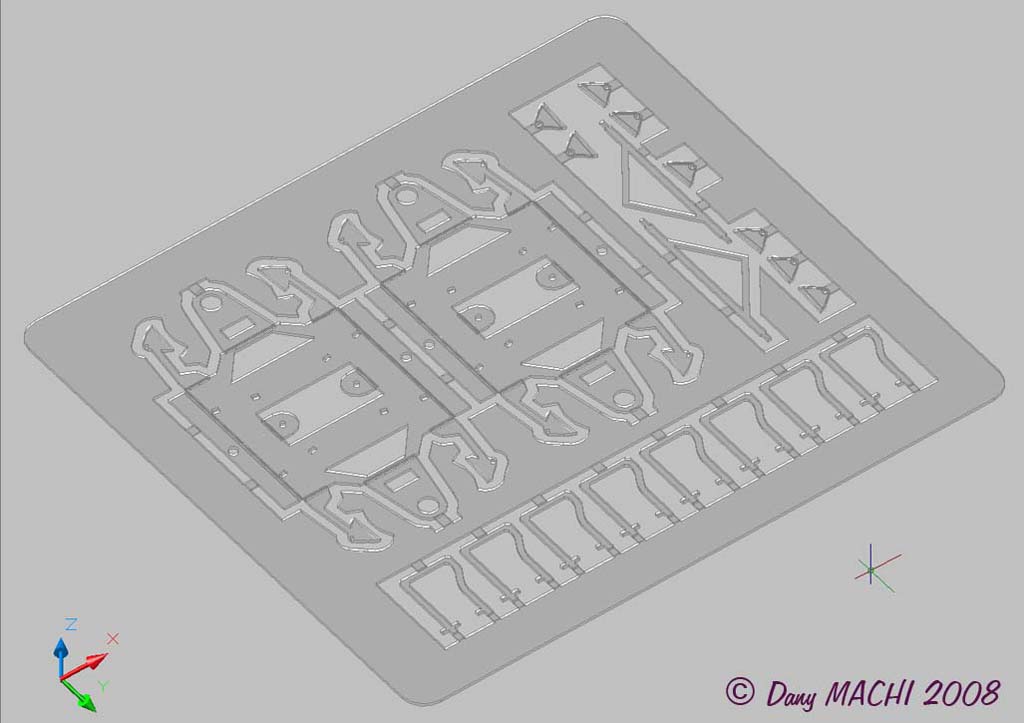

Premier typon, supports d'essieux

[XTof_vl]

Pour soulager ton PC, supprime tout les softs inutiles qui se lancent avec le PC. Un petit outil le permet facilement: ccleaner.

Pour le reste, que rajouter? Cela reste éminemment superbe.

Les marche-pieds me semblaient être quelque chose de simple par rapport à la complexité du reste. Je suis étonné que cela te bloque un tant soit peu.

Quand on voit tes dessins, on est bien peu de chose.

[christophedeb]

[dan_ost2000]

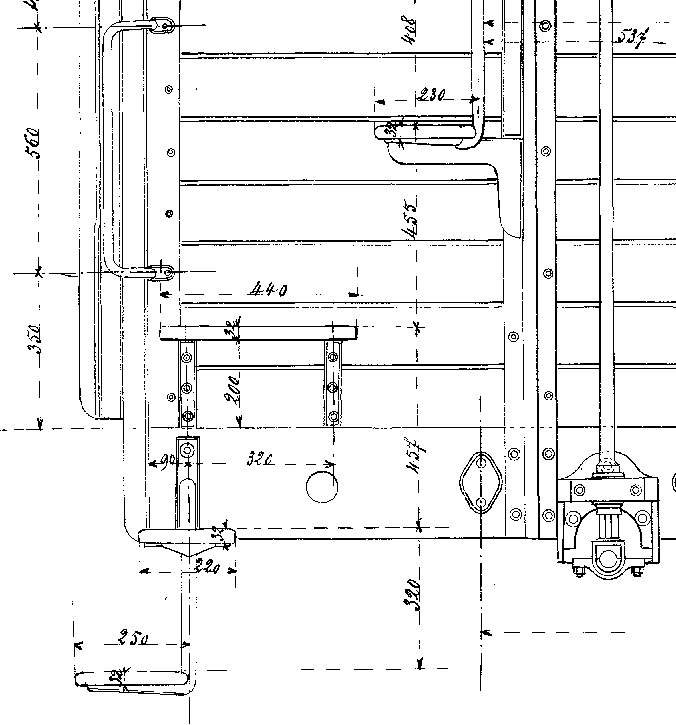

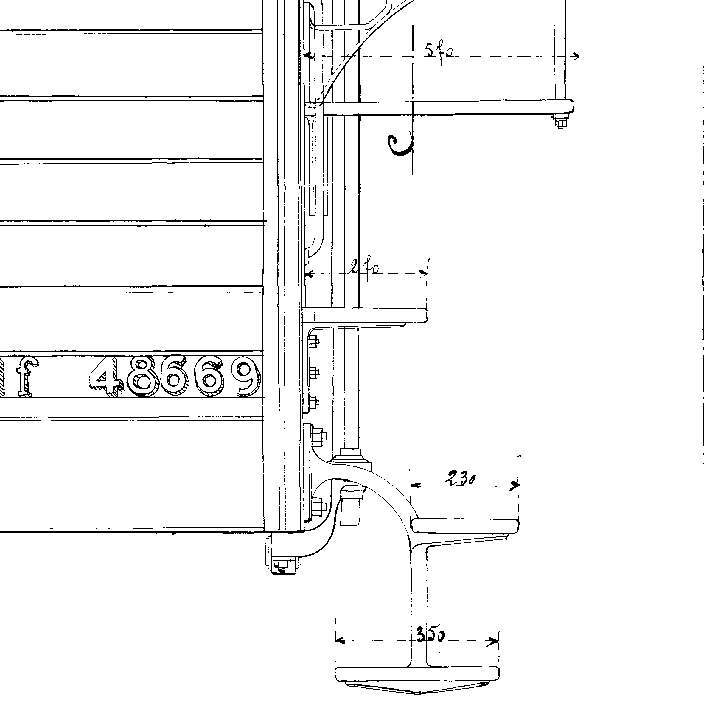

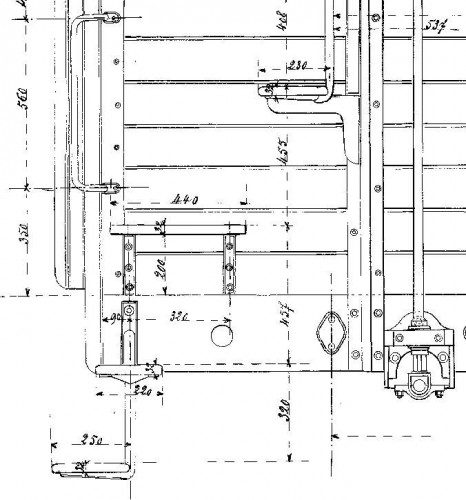

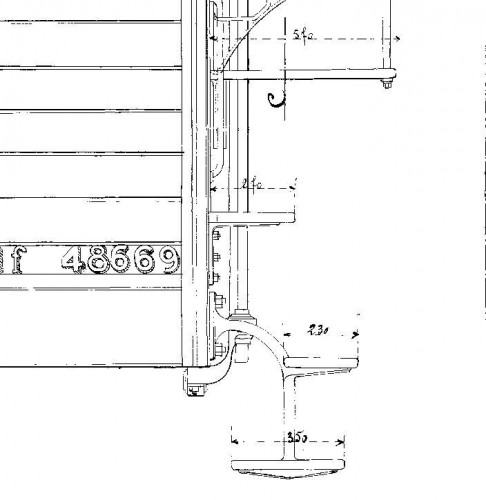

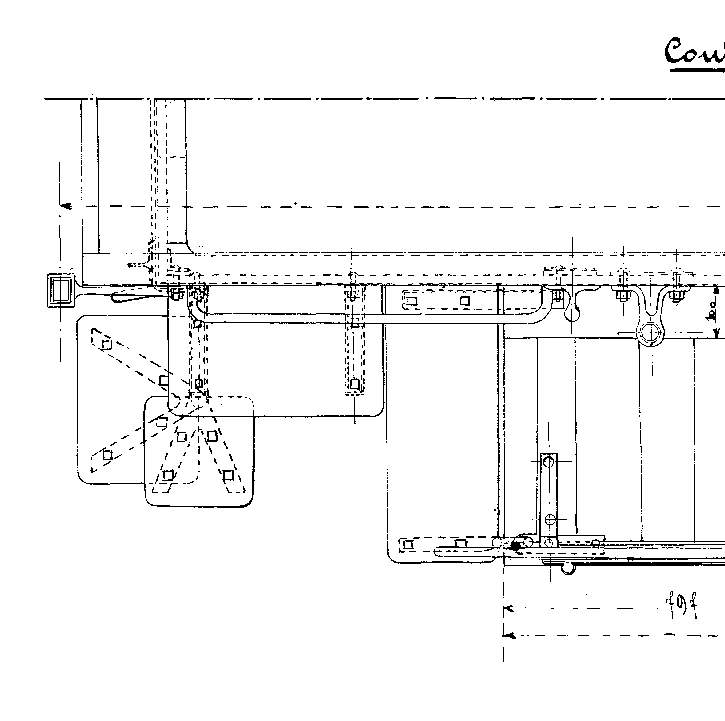

Concernant les marches pieds du bas de la guérite, c’est bien de cela dont je vous parle voici un extrait du plan d’origine.
Si je veux coller un temps soit peux à la réalité tout en confectionnant des pièces solides car exposées il va falloir que je me creuse un peut les méninges .

[dan_ost2000]

Pour ce qui est de la mémoire, j’ai fait le ménage avec Ccleaner, rajouté une barrette le max avec cette carte mère, jen suis à 3 GO, mais le proc ne doit plus suivre et la carte graphique est un 128 GO Nvidia limite aussi.
Quant on va voir sur les sites des éditeurs, et on analyse les conditions requises pour de telles applications, on commence à avoir le vertige et les $ qui s’alignent. Alors je reste au bricolage et je prends mon mal en patience avec quelques jurons en plus, temps que ce n’est pas bloquant on peut faire du beau boulot. Bon je n’ose imaginer ce que cela donne avec la conception d’une loco vapeur et tous ces zibuibui qu’il faut représenter mais on n’en est pas la.
C’était le quart d’heure ch…nt pou informaticiens en herbe

[XTof_vl]

Pour les marches-pieds, une pièce à plat et tordre le laiton à 90°?

Pour la timonerie des freins, va voir le site de Huet: http://pagesperso-orange.fr/proto87.team/tarif_protoscale2_1.html, approximativement en milieu de page!

[dan_ost2000]

Mon dessin est quasiment fini. Le système de freinage modifié, je verrais au montage si je rajoute du détail sous le châssis, mais je pense qu’a part un rappel de tringlerie il n’y aura rien à rajouter car pas visible avec un wagon posé sur rail.
Les marchepieds de la guérite sont dessinés, à réaliser impérativement en maillechort pour une meilleure résistance mécanique, idem pour les autres marchepieds.
Reste à faire le tour de la caisse pour un dernier contrôle et peut être suggérer un système de fermeture des portes, mes plans d’origine son assez vagues sur ce sujet, je vais recouper avec d’autre documents.
Puis réalisation des typons, ce qui me servira d’ultime contrôle car je vais procéder par « démontage » de l’ensemble afin de ne pas oublier de pièces sur les plaques.
J’en profiterais aussi pour faire typon en version sans guérite, cela étoffera mon parc de materiel .
Les grosses pièces seront gravées en laiton et les petites en maillechort.
A suivre...

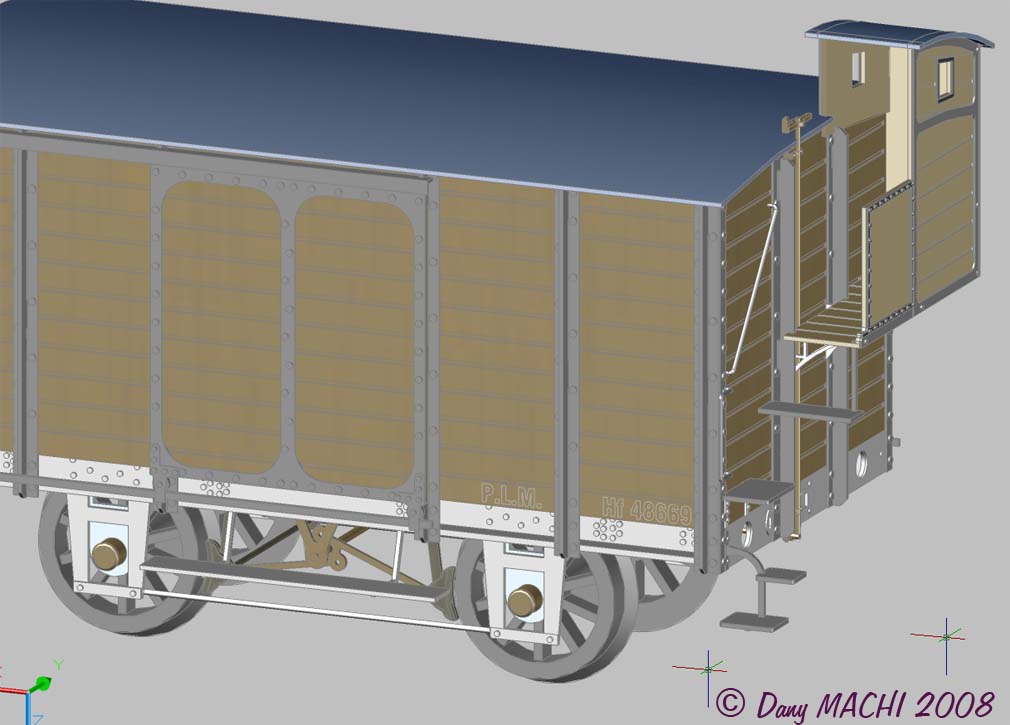

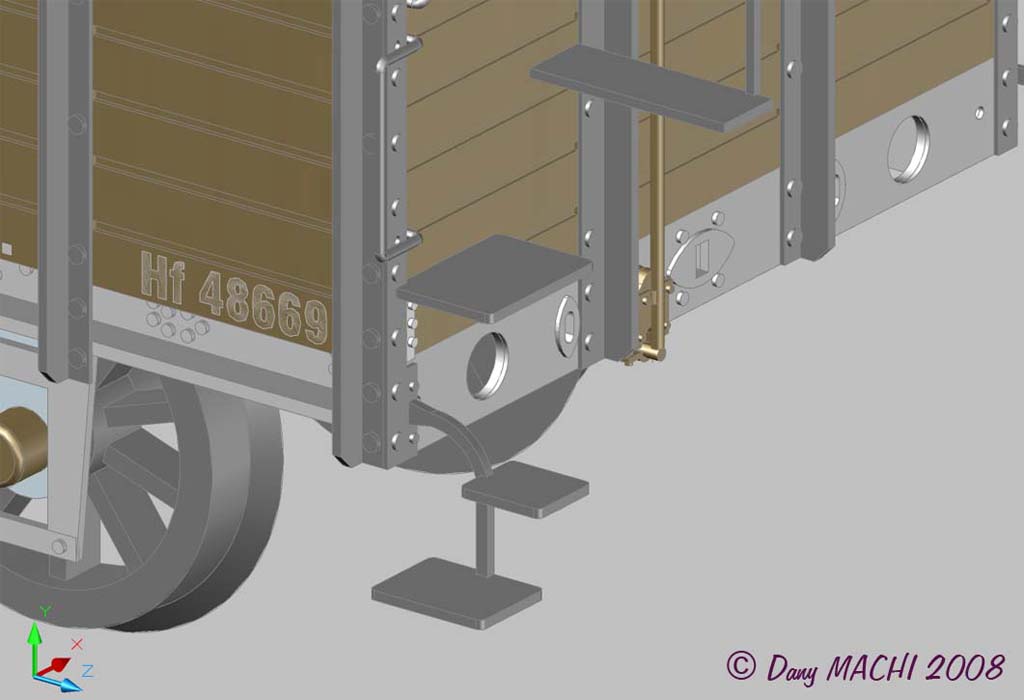

Détail des marchepieds côté guérite

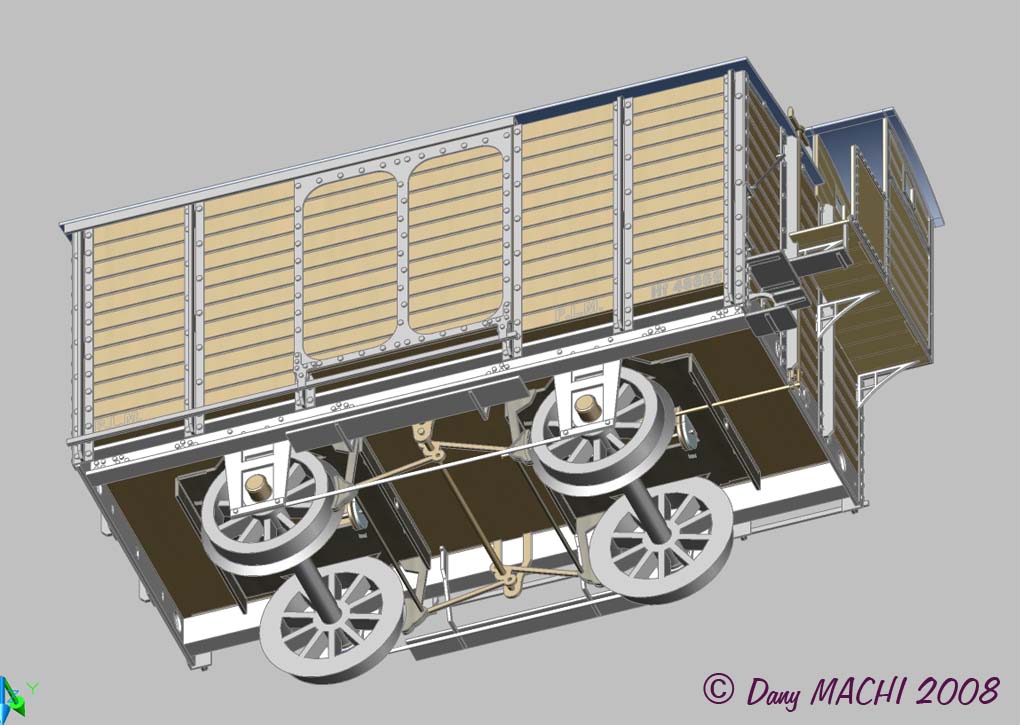

Le système de frein modifié

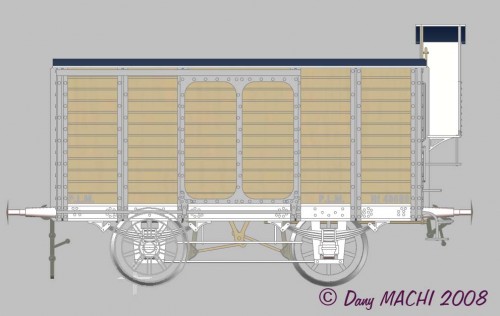

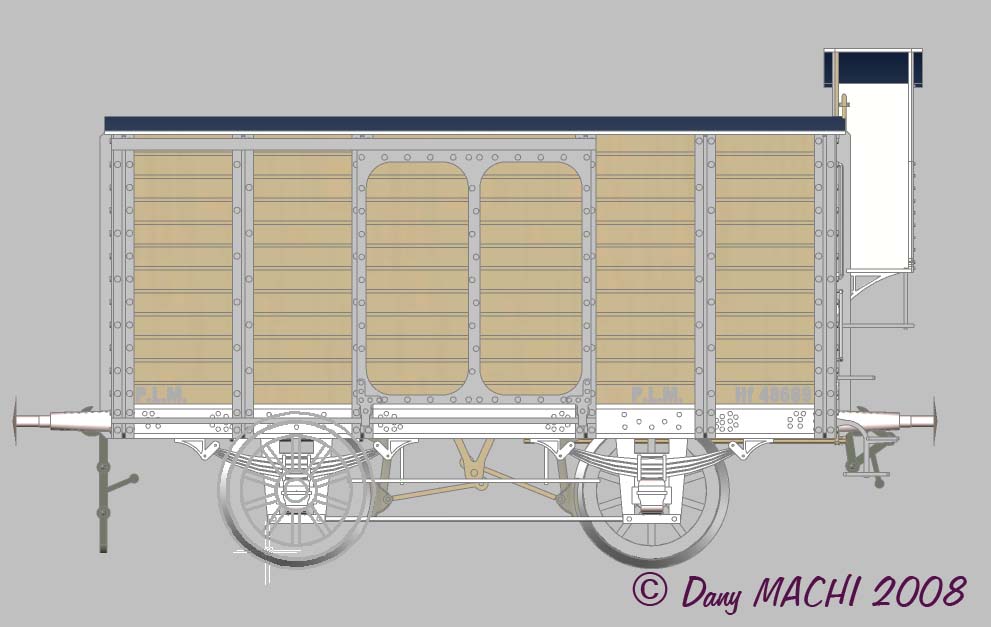

Vue de coté...

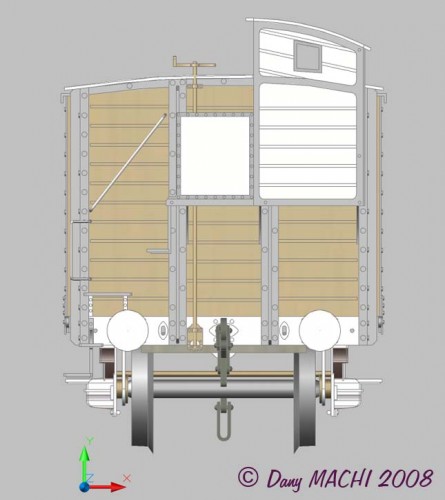

...et de bout

[XTof_vl]

Es-tu conscient que c'est fou ce que tu fais, mais totalement génial?



C'est épatant.
