Y6200

[max]

le rapport est de 1/50 comme prévue pour le leste il est prévue d une façon particulière étant donné qui sera placé derrière la calandre je vais me faire un modèle maitre en carte plastique que je moulerai ensuite. Je voudrai avoir un semblant de ventilateur car j ai peur que l'on vois un vulgaire morceau de plomb . J ai oublier de dire de sous le moteur il y a un logement pour le décodeur

Re,

Oui je sias que le rapport est de 1/50 mais quel rapport de pignon as-tu pris, tu t'es basé sur ton calcul ou le mien ? (tu avais des pignons différents des miens)

autant pour moi j ai pris le tiens le miens étais bon aussi mais 2 distributeur

[joseph]

Pas mal dis donc!
J'suis un peu déçu quand même... on ne voit pas les dents des engrenages...

c est la version alléger mais ne t inquiété pas j ai le GDI qui ne va pas tardé à arrivé car on ne peut plus prendre celui de l établissement chez nous

GDI? pour quoi faire?
Solid works n'intègre pas un module de création automatique pour ces pièces là????

[max]

Pas mal dis donc!
J'suis un peu déçu quand même... on ne voit pas les dents des engrenages...

c est la version alléger mais ne t inquiété pas j ai le GDI qui ne va pas tardé à arrivé car on ne peut plus prendre celui de l établissement chez nous

GDI? pour quoi faire?
Solid works n'intègre pas un module de création automatique pour ces pièces là????

nan ou je ne l ais pas trouvé je vais regardé

[max]

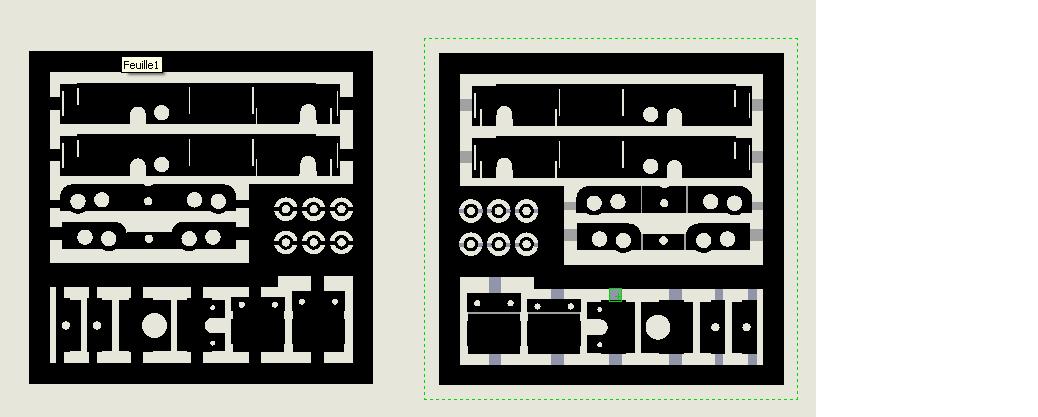

voici le premier typon

[Boxpock]

Salut,

Pas mal du tout !

[Christophe AMF87]

voili voilou bon c est pas pour roule sur de montagne russe le pivot permet 0.5mm de battement en hauteur se qui et à mon avis bon je conte ajouter une pièce après le volant d'inertie car j ai peur que ça face plus de mal que de bien

tout la structure sera en maillechort de 0.3 bon place au image

Si je peut mettre mon grain de sel et faire partager ma modeste expérience, un volant d'inertie placé ainsi en bout d'arbre moteur est gage de mecanique bruyante , on place toujours les volants d'inertie au plus pres du moteur, aussi bien équilibré soit-il il vibrera toujours un peu, plus il est loin du palier moteur, pire ce sera.

[XTof_vl]

Effectivement, le balourd étant aussi fonction de la distance par rapport au moteur. Tu peux nettement améliorer cela en mettant le bout de l'axe dans un pallier.

[Boxpock]

Effectivement, le balourd étant aussi fonction de la distance par rapport au moteur. Tu peux nettement améliorer cela en mettant le bout de l'axe dans un pallier.

Bonjour,

effectivement j'ai pensé à la même chose. Mettre l'axe du volant dans des paliers améliorerai les choses et soulagerai l'axe moteur.

[max]

pour repondre je vais me cite

je conte ajouter une pièce après le volant d'inertie car j ai peur que ça face plus de mal que de bien

tout la structure sera en maillechort de 0.3 bon place au image

regardé la je ne lai pas mise lors de l'assemblage il reste la mortaise faite spécialement pour cela

[Boxpock]

Salut,

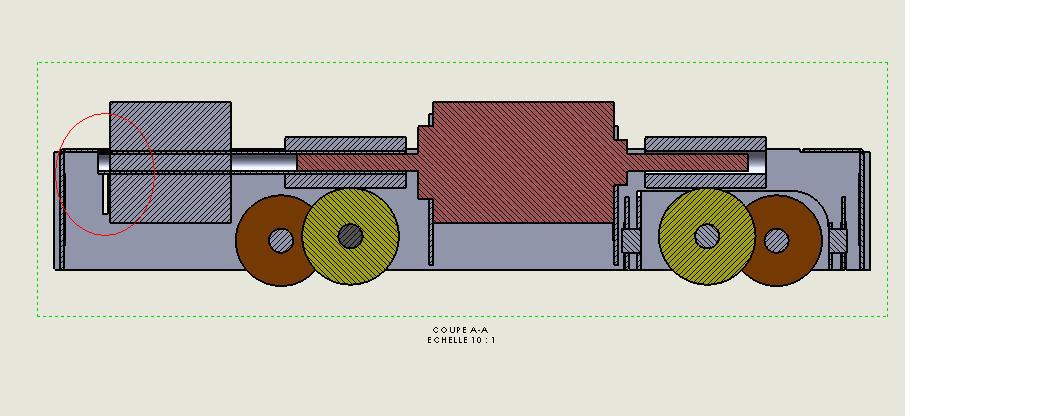

Oui, j'avais bien lu mais moi j'en ajouterai un ici (flèche rouge) ainsi le volant repose sur deux palier, soulageant l'axe du moteur. Ainsi le moteur ne fait qu'entraîner le volant et ne le supporte plus évitant ainsi certaines contraintes mécaniques !
