6500 Roco

par **patrick75** 17 Oct 2022, 10:58

Bonjour,

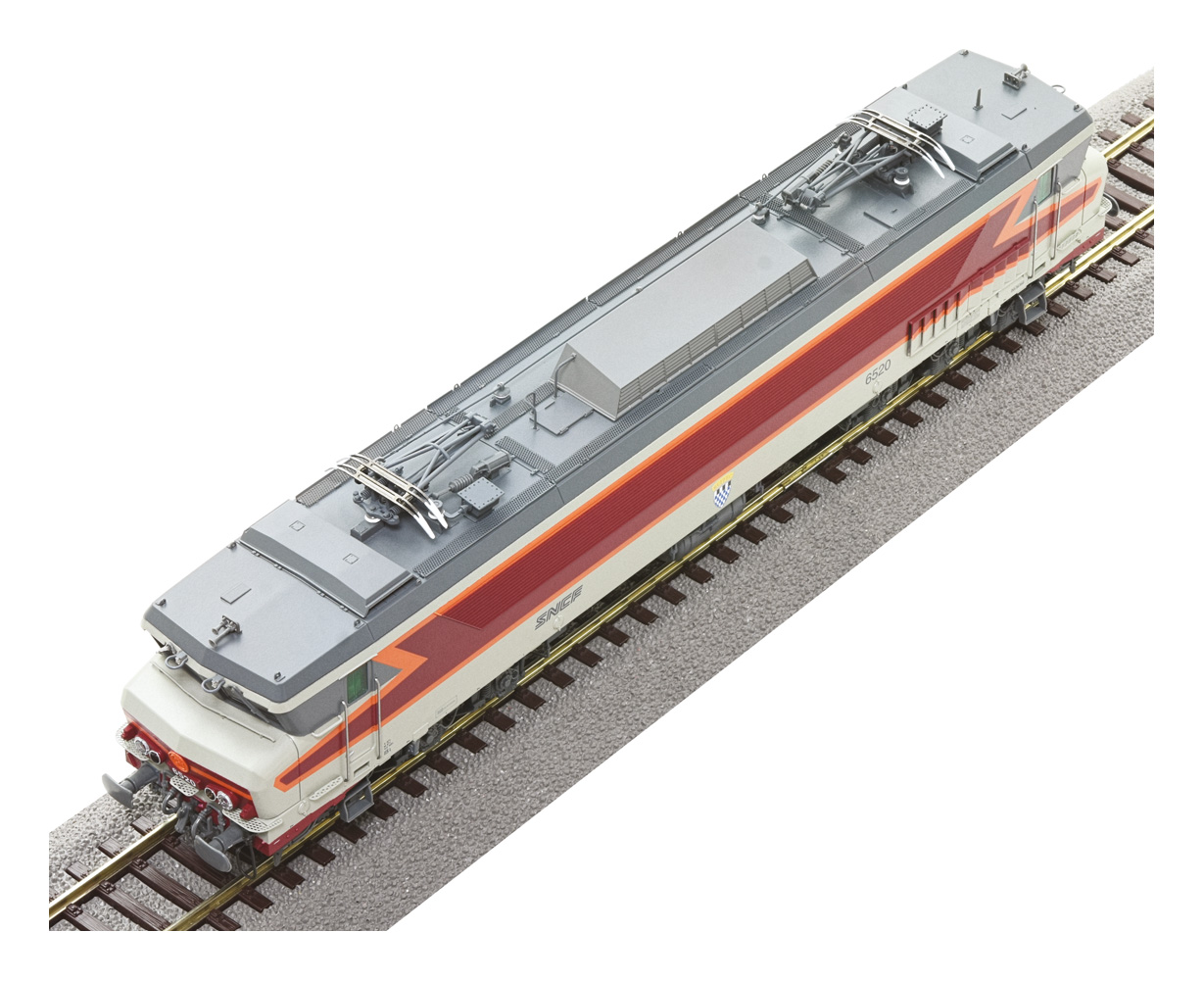

Voici une photo de dessus de la machine issue du site Roco:

par **Fmartin360** 17 Oct 2022, 11:19

Merci. Leur site plantait (en tout cas chez moi) ce matin.

par **Agent B** 19 Oct 2022, 08:17

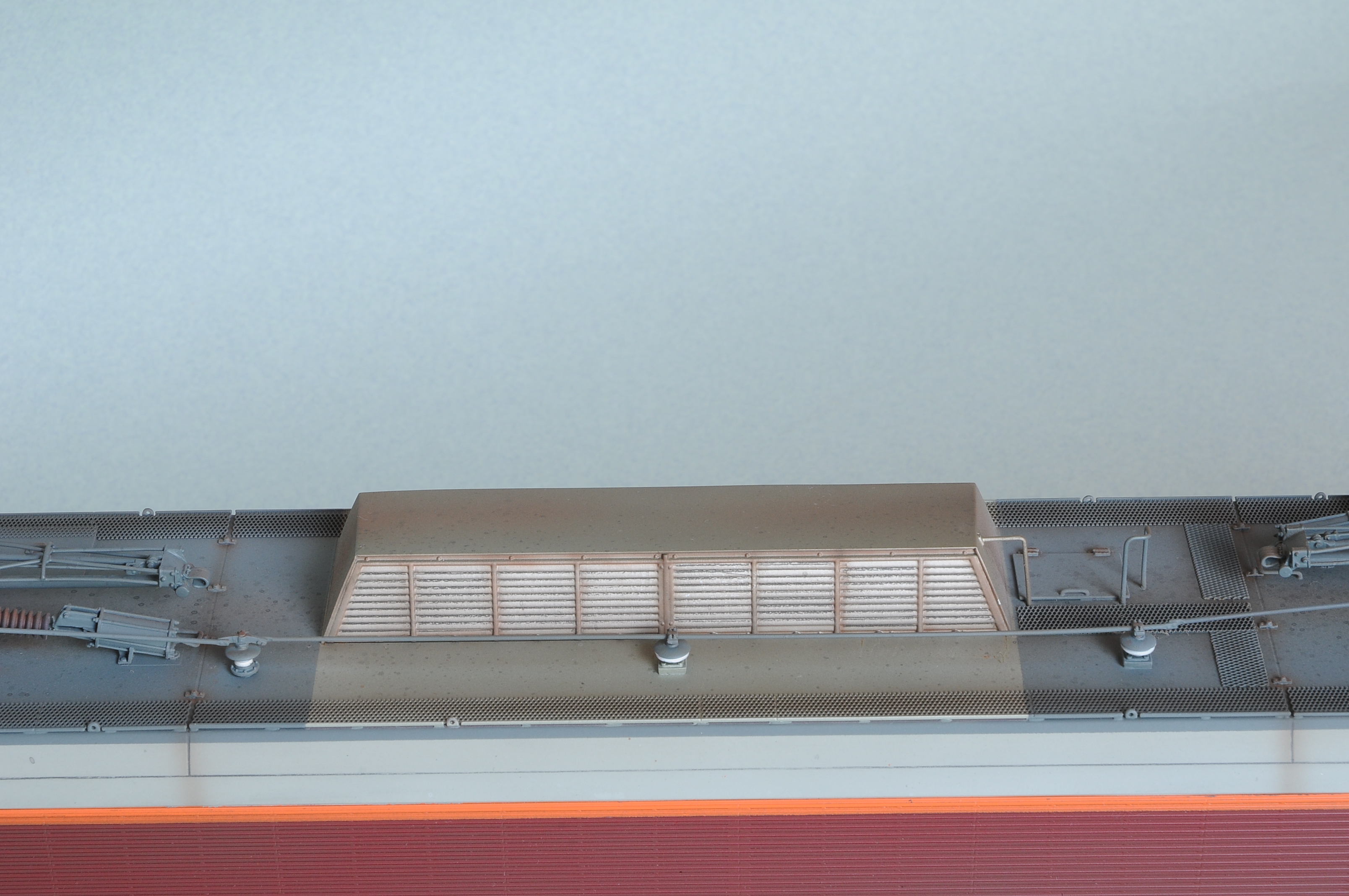

La CC 6530, peut-être la seule de la sous-série (CC 6501 à 6538) à avoir reçu un lanterneau gris. Il s'agit d'une peinture au zinc, efficace contre la corrosion des métaux soumis à la chaleur.

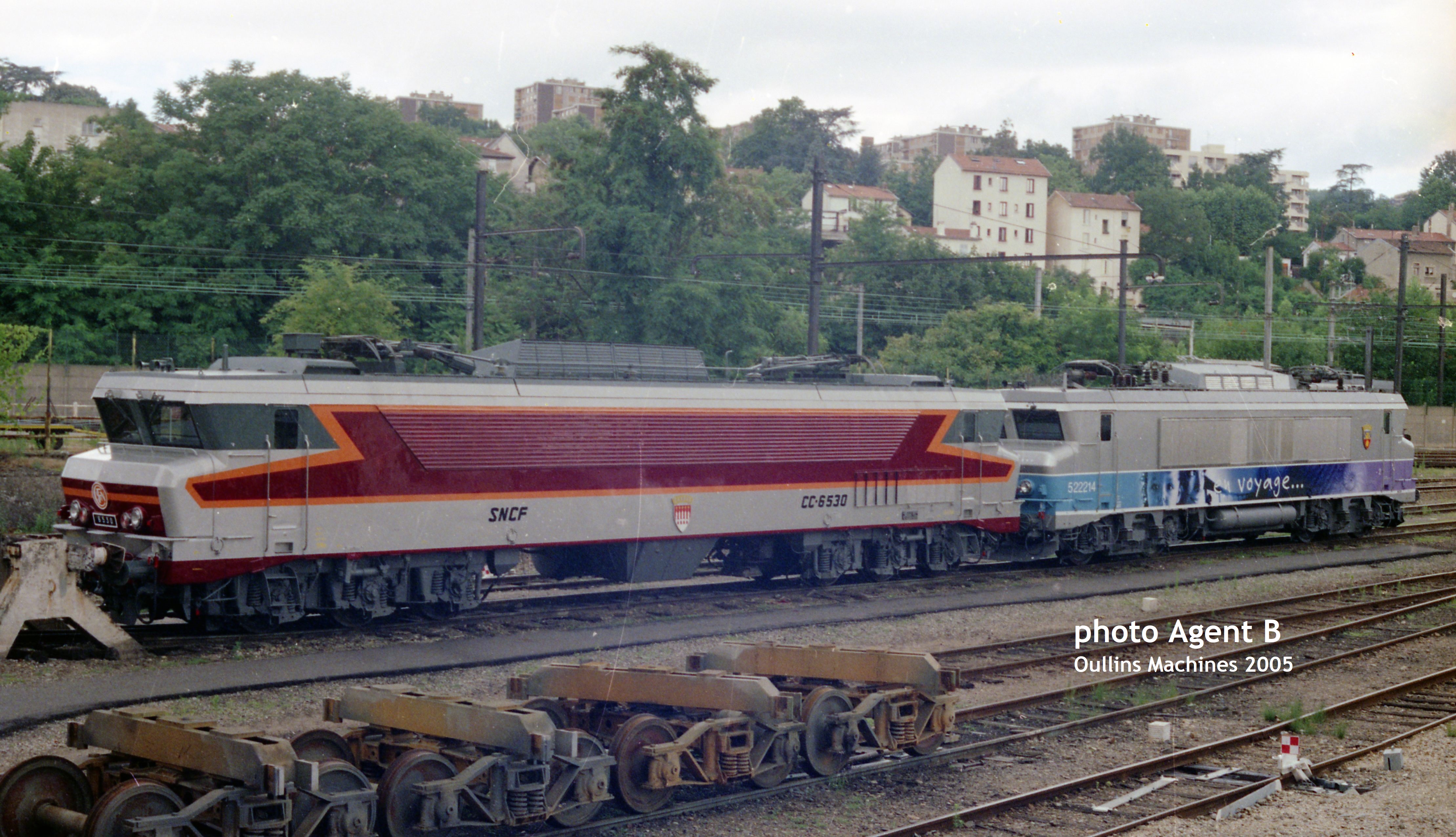

La CC 6530 avec lanterneau et ventelles en acier ordinaire peints en gris zinc et la BB 22214 avec lanterneau peint en gris zinc et ventelles en acier inox.

par **Fmartin360** 19 Oct 2022, 16:27

Je ne sais pas trop quoi penser. Si le lanterneau doit être gris alu, il ne l'est pas du tout sur la 6520 Roco. il est d'un gris un peu plus clair que la toiture. Idem pour la 6516 que j'ai à la maison.

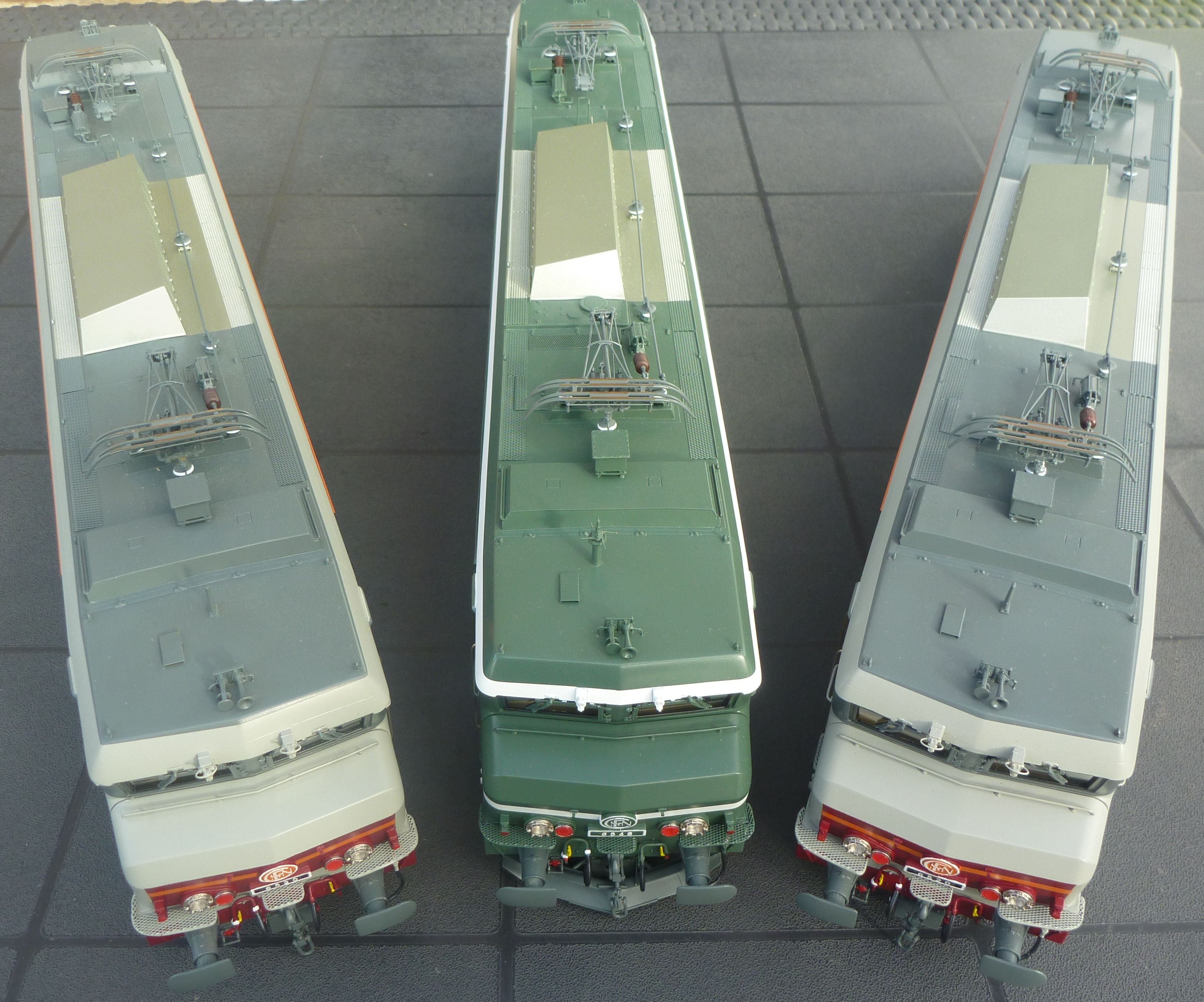

Sur une 6534 LSM (casquette, donc postérieure) ou une 6567 (Beffara, antérieure), c'est gris alu.

par **Agent B** 20 Oct 2022, 08:45

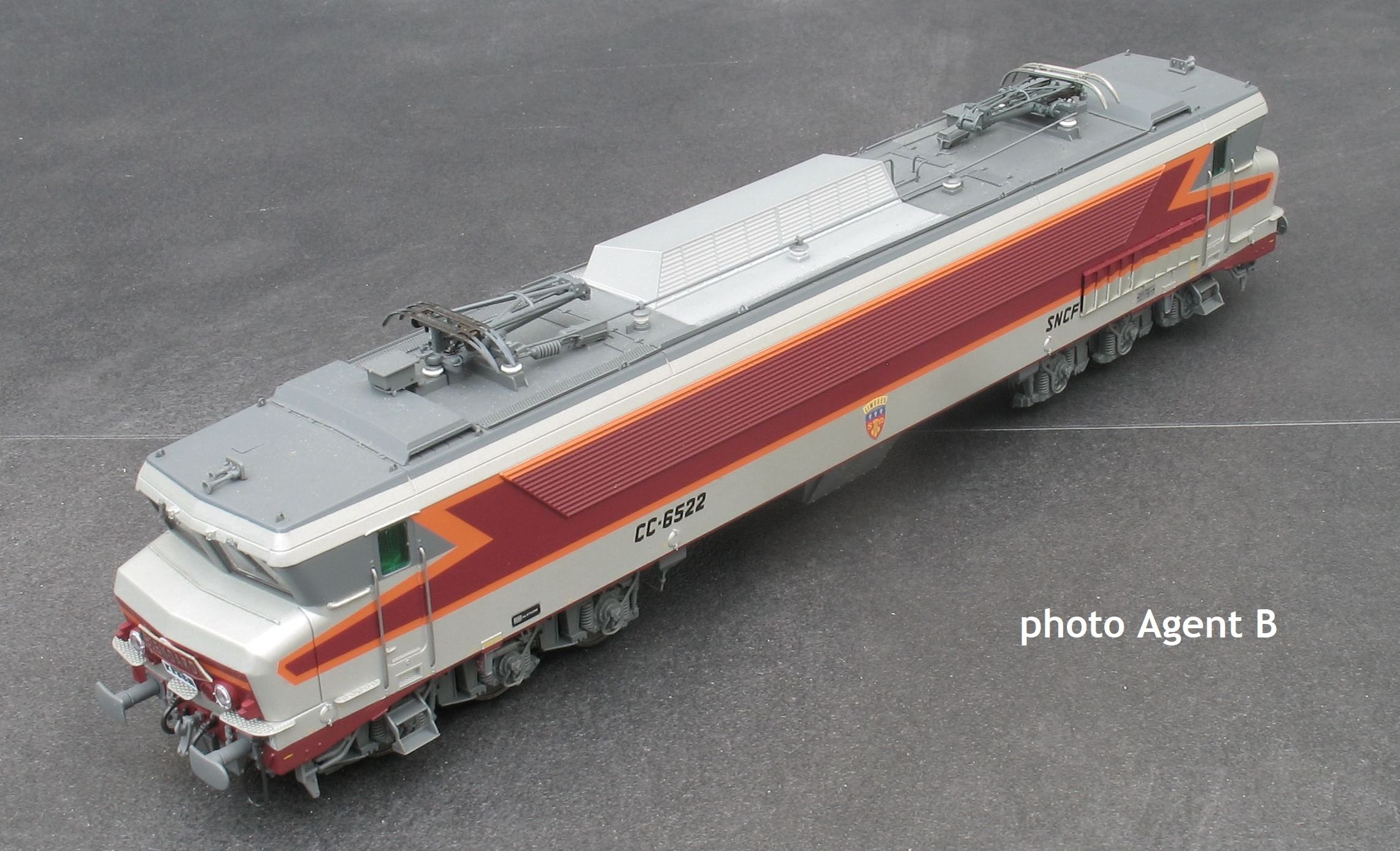

Oui François, voilà comment devrait être la toiture de la CC 6520 Roco, comme celle de la CC 6522, à l'époque où il y avait du monde pour s'en occuper...

par **- Z -** 20 Oct 2022, 10:48

Fmartin360 a écrit:Je ne sais pas trop quoi penser. Si le lanterneau doit être gris alu, il ne l'est pas du tout sur la 6520 Roco. il est d'un gris un peu plus clair que la toiture. Idem pour la 6516 que j'ai à la maison.
Sur une 6534 LSM (casquette, donc postérieure) ou une 6567 (Beffara, antérieure), c'est gris alu.

Ta CC 6520 devrait posséder une bande en gris aluminium dit "haute température". Cette zone doit être peinte suivant un rectangle de la longueur du lanterneau de sortie d'air et de la largeur du capot, y compris les passerelles.
Inversement, les rives des passerelles sont peintes de la couleur de la toiture (gris ou vert suivant le cas).
La teinte du lanterneau, ainsi que de ses ventelles, est également à reprendre.

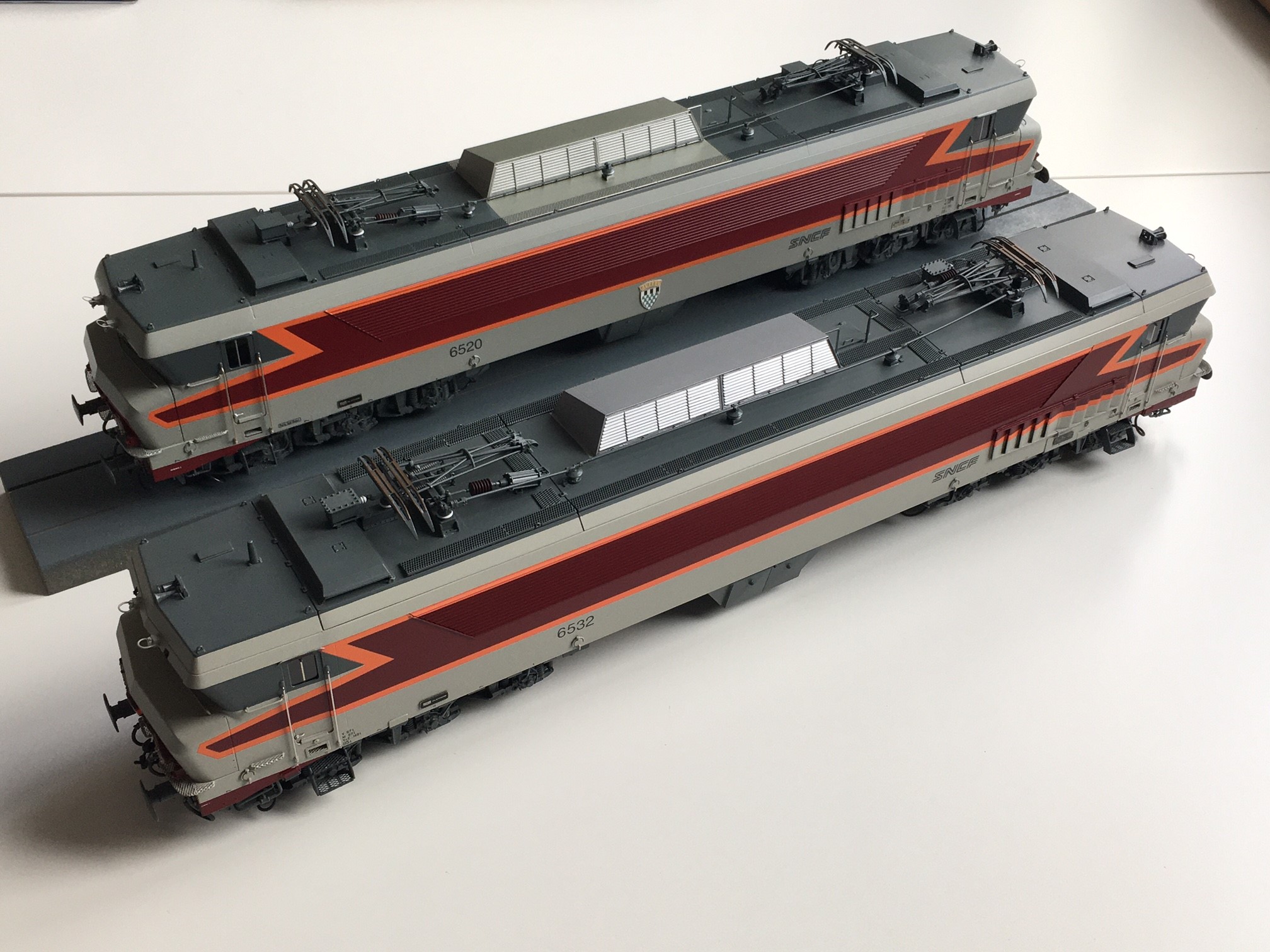

CC 6520 LEMATEC vs CC 6532 AMJL au 1/43,5 : le modèle LEMATEC semble conforme alors que la bande alu "haute température" est absente sur le modèle AMJL ! :idea:

GW

par **BB67300** 20 Oct 2022, 13:53

Le modèle AMJL n'est pas forcément faux, puisqu'il n'est pas en version d'origine. Il faudrait voir une photo de la vraie dans cette livrée.
Au fur et à mesure des révisions, la peinture "haute température" n'a plus été systématiquement appliquée sur la toiture, et certains lanterneaux corrodés ont été peints en gris, mais avec différentes nuances de peinture haute température (pas forcément le même gris que la toiture).
Par contre, les ventelles sont toujours restées non-peintes (sauf sur la 6530 qui est, de toutes façons, entièrement fantaisiste).
Parmi les machines ayant un lanterneau peint, on trouve une bonne partie des Fret (dont la 59), les 6540, 6560, 6561, 6570, 6572, mais pas les CC 6549, 6568, 6575 à 78.
Il y a eu aussi des permutations, donc un lanterneau de fret peut se retrouver sur une Arzens en fin de carrière.

par **BB67300** 20 Oct 2022, 20:43

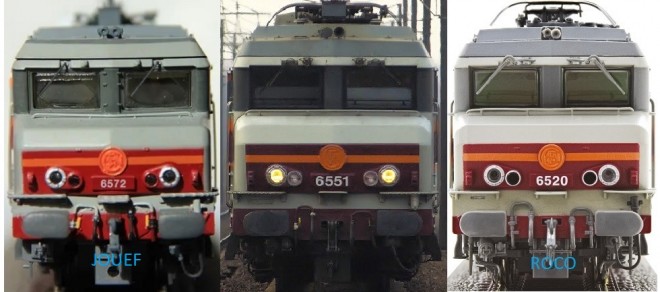

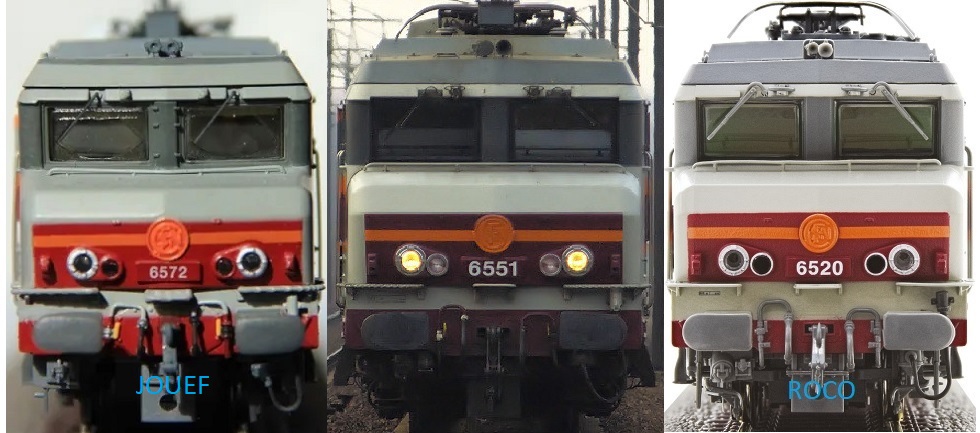

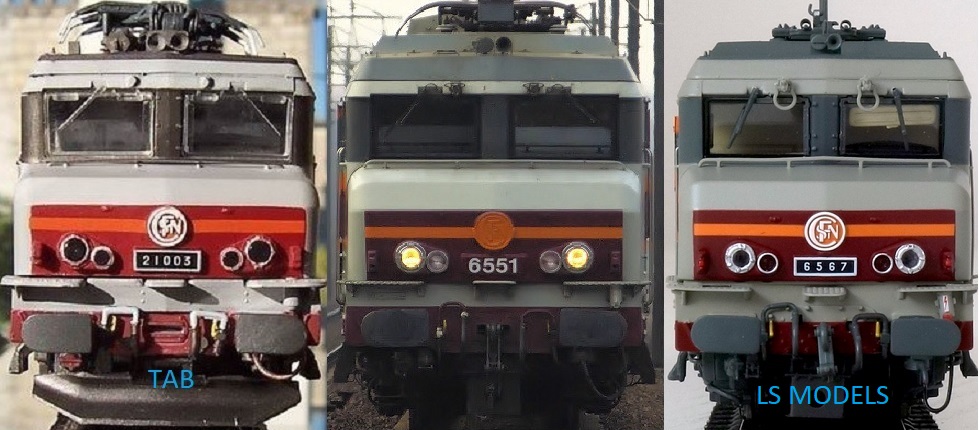

Je me suis livré à un petit exercice de comparaison des faces frontales entre Réel, Jouef, LSM, Roco et TAB (pas trouvé de photo exploitable de Lemaco HO, et pour LSM c'est pas le bon angle, ni la même livrée, mais bon, c'est un premier jet :mrgreen:
