Cherche pantographe cc6505 jouef

[Sacha]

Bonjour,

Je voudrais racheter des pantographes pour ma vieille cc6505 jouef année 80.
J'ai fait des recherches mais j'avoue avoir un doute, je ne sais pas lequel prendre.
Pourriez-vous m'aider?

[cc7001]

Il faut des AM18B; sommerfeldt en fait. Retrouver ceux d'origine est possible mais les sommerfeldt seront plus réalistes et fonctionnels.

Amicalement.

[AlexK]

Il faut des AM18B; sommerfeldt en fait.

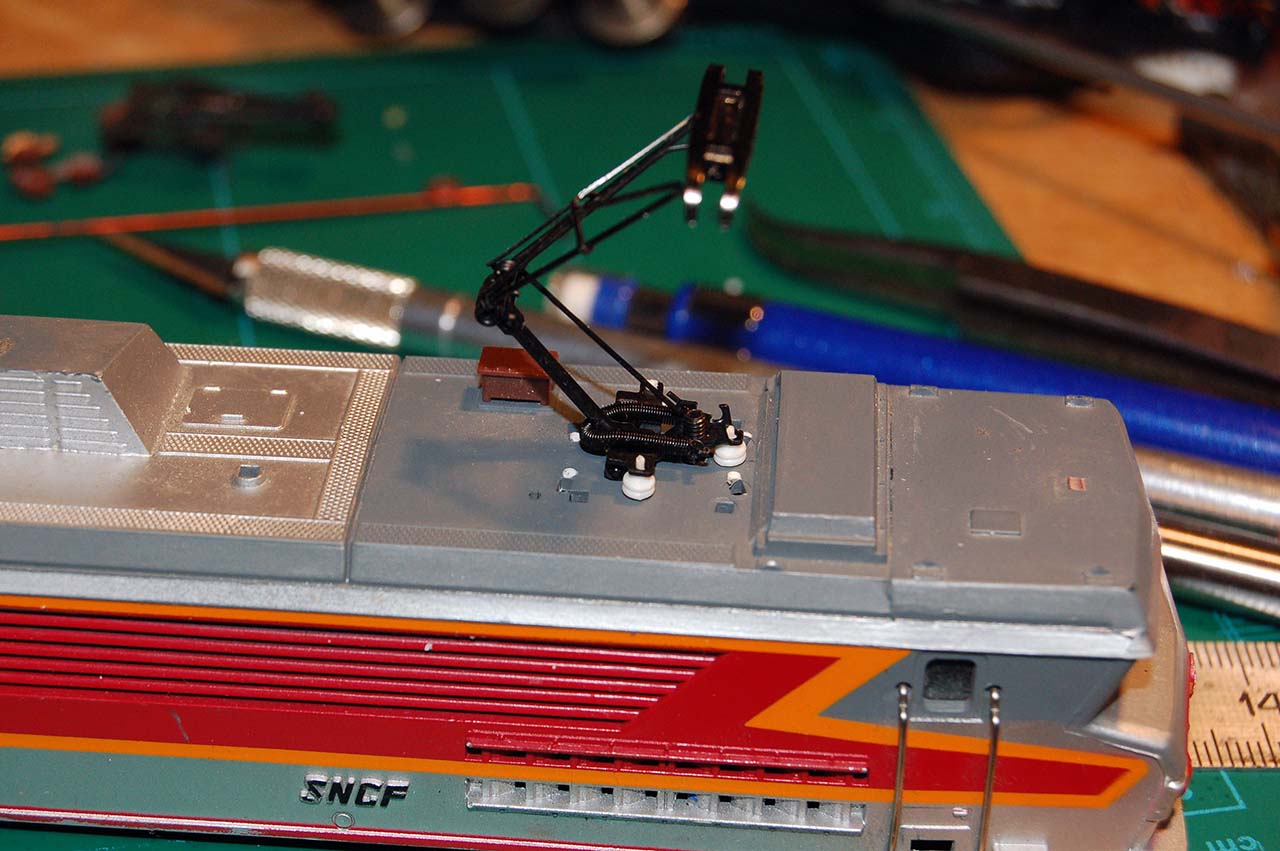

La CC6505 avec les pantos Sommerfeldt

Balises d'URL corrigées

C'est une bonne idée de remplacer les archets avec celles-ci.

[Ferro]

Sur la CC6505 Jouef comme affichée en photo, les pantographes + palettes Sommerfeldt sont suffisants pour cette machine comme le souligne Patrick, les remplacer par des palettes Mecanic Train n'a franchement pas d'intérêt a mon humble avis.

[Sacha]

Je devrais percer d'autres trous?

[Sacha]

Voici la loco

[Ferro]

Tu as la possibilité d'éditer ton message existant pour ajouter une ou des photos ou une question supplémentaire, ca évite de poster un ou des messages à la suite.

Il faut déjà enlever le socle du panto d'origine, tu désolidarises la caisse du châssis en écartant les flancs au niveau des portes (ergots), tu retournes la caisse et à l'aide d'une pince plate tu remets bien droit les ergots intérieurs du socle, ca te permettra de le retirer sans tout arracher.

Avant de percer les trous, il faut déjà avoir les pantographes, repérer les trous puis ensuite les percer avec un foret de petit diamètre.

Prends surtout ton temps et ne casse rien !

[AlexK]

D'accord avec Ferro que le remplacement des archets peut être de trop . Ce modèle est l'objet ma nostalgie personnelle. À vrai dire - "ce jouet" .

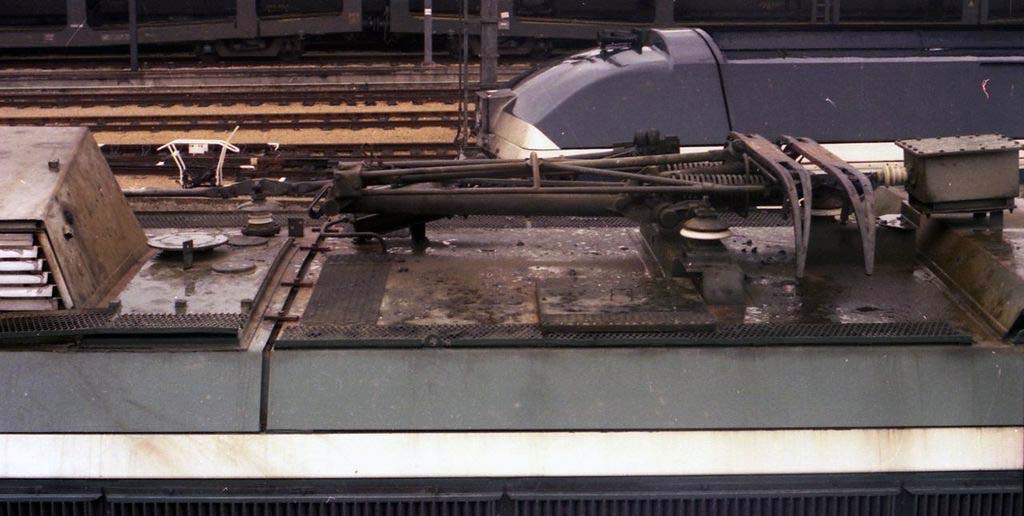

Quelques petites astuces. La photo dans mon message précédent montre l'installation incorrect de panto. In faut faire les cales d'appui comme sur la locomotive réele:

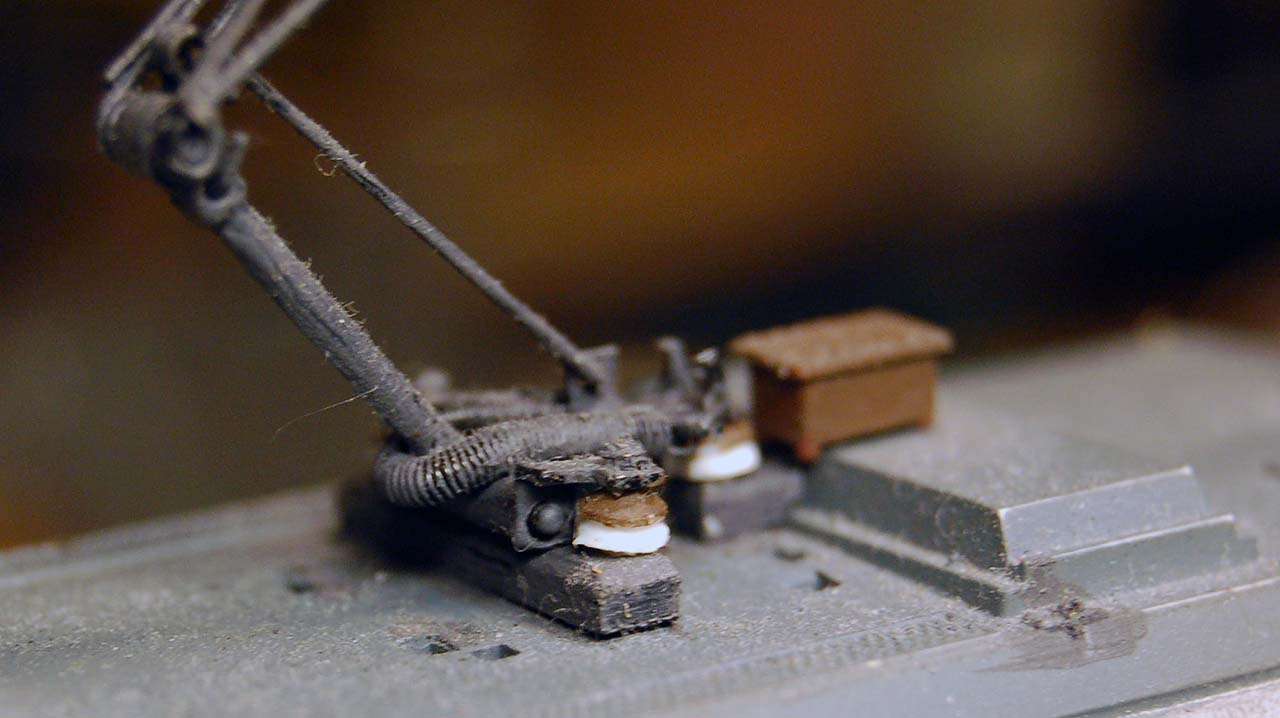

Et sur le modèle:

Sur le site de Sommerfeldt il y a la taille et l'emplacement exacts des trous pour chaque modèle de panto.

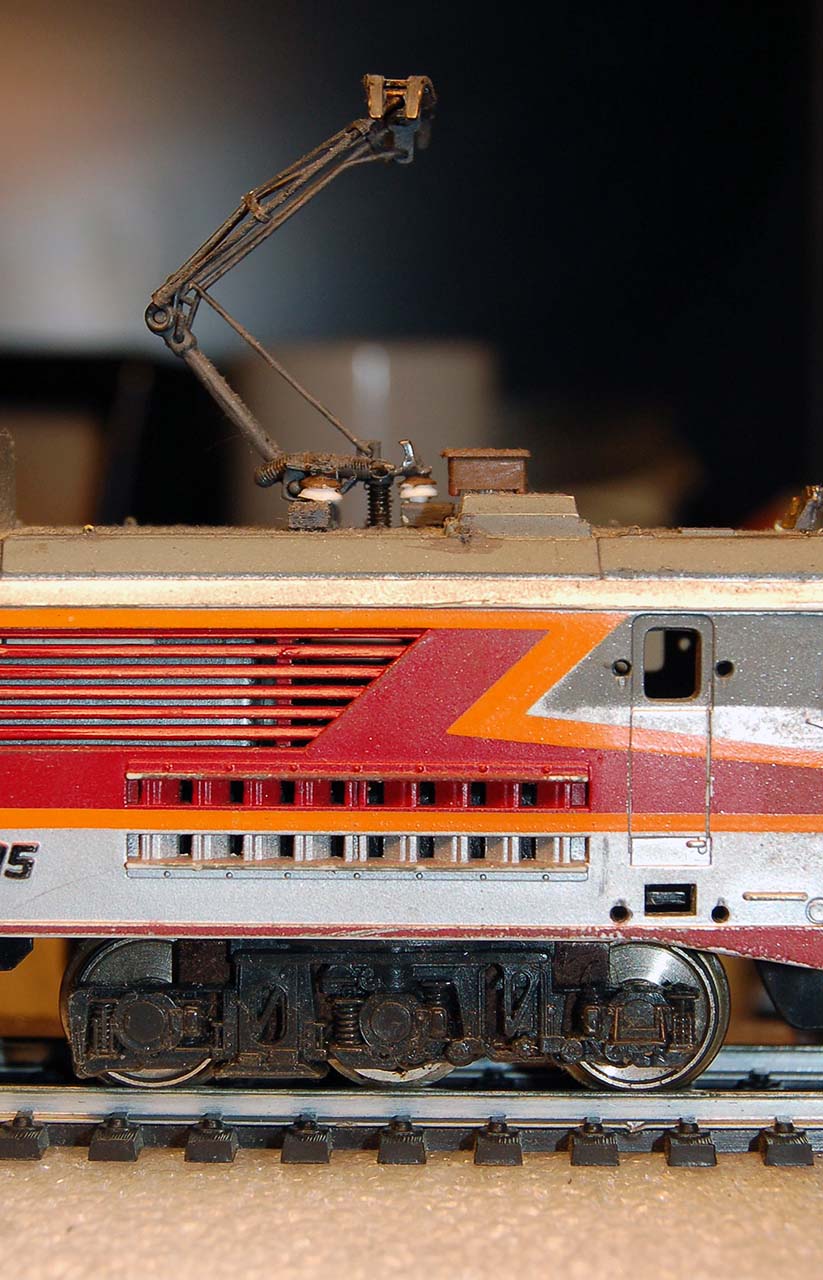

Le point où l'archet touches le fil de contact de la caténaire doit être exactement au dessus de l'axe de rotation de bogie. Pour l'AM18 de chez Sommerfeldt ce point corresponds de vis de fixation:

Enfin, il faut mastiquer les trous supplémentaires et peindre la toiture.
