Programmation TER X73500 Jouef hornby en DCC

Animateurs: XTof_vl, Rodolphe

Re: Programmation TER X73500 Jouef hornby en DCC

Messagepar Aldayo
13 Nov 2012, 17:37

Je suis curieux de voir ou tu vas mettre le HP car le 73000 est bien ammenagé.

Photo si tu le faits et si on ne voit pas les fils.
Qui croit savoir ne sait rien.
Avatar de l’utilisateur
Aldayo
Bavard

Messages: 1941
Âge: 41
Enregistré le: 05 Sep 2009, 22:35
Localisation: Le Vernet(31)

Re: Programmation TER X73500 Jouef hornby en DCC

Messagepar jerome
14 Nov 2012, 11:21

Ça marche, mais pour l'instant ce n'est pas ma priorité vu le prix que ça coûte juste pour une puce électronique et un haut-parleur ça va attendre un peu.
Avatar de l’utilisateur
jerome

Messages: 16
Âge: 32
Enregistré le: 05 Fév 2012, 19:29

Re: Programmation TER X73500 Jouef hornby en DCC

Messagepar Maxence
24 Nov 2013, 00:15

Bonjour
Je viens de trouver ce ter et je souhaite mettre un décodeur prise 21broches
Avez vous trouve ou placer le haut parleur car il faut avoir une caisse de résonance suivant ce que j ai lu ?
Merci
Maxence

Messages: 59
Âge: 23
Enregistré le: 15 Aoû 2013, 14:20

Re: Programmation TER X73500 Jouef hornby en DCC

Messagepar Aldayo
12 Déc 2013, 15:24

Je viens de commander un 73500 digital sound en promo à 199€

J'espère le recevoir cette semaine et je ferai une photo du HP.
Qui croit savoir ne sait rien.
Avatar de l’utilisateur
Aldayo
Bavard

Messages: 1941
Âge: 41
Enregistré le: 05 Sep 2009, 22:35
Localisation: Le Vernet(31)

Re: Programmation TER X73500 Jouef hornby en DCC

Messagepar bnicolas1987
12 Nov 2024, 21:53

Hello,
Je remonte ce fil des tréfonds du forum...

Petit retour et résumé de ce que j'ai trouvé dans les forums suite à la digitalisation de mes deux X 73500 jouef (PCB de première génération, je ne sais pas quelles ont été les modifications apportées ensuite par le fabricant).

De base les feux rouges s'allument en même temps que les feux blancs de la cabine opposée, ce qui rends les UM moche avec des feux rouges (et blancs) allumés au milieu.

La modification à apporter pour séparer tout ça est simplissime MAIS il faut un décodeur avec les sorties AUX 3 et AUX 4 amplifiées (ESU V5 en version "MKL", références ESU : 59649 pour le multiprotocole et 59659 pour la version uniquement DCC).

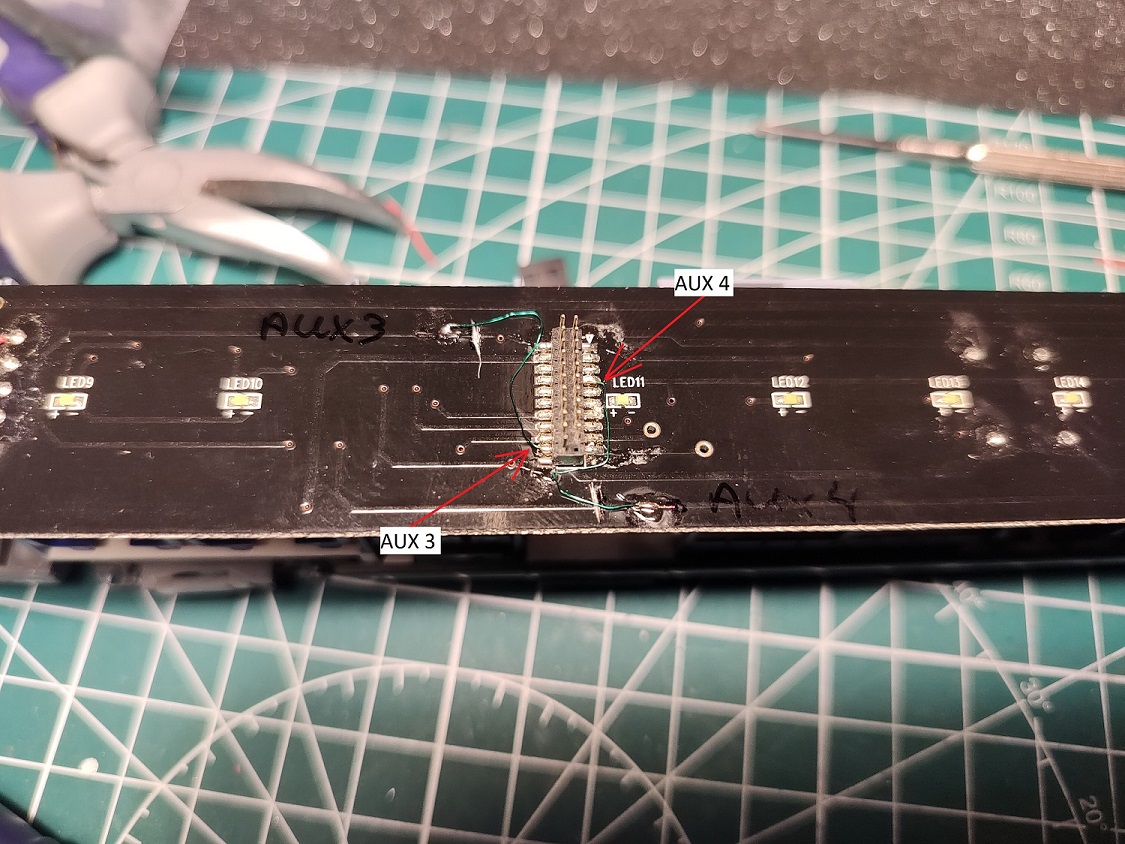

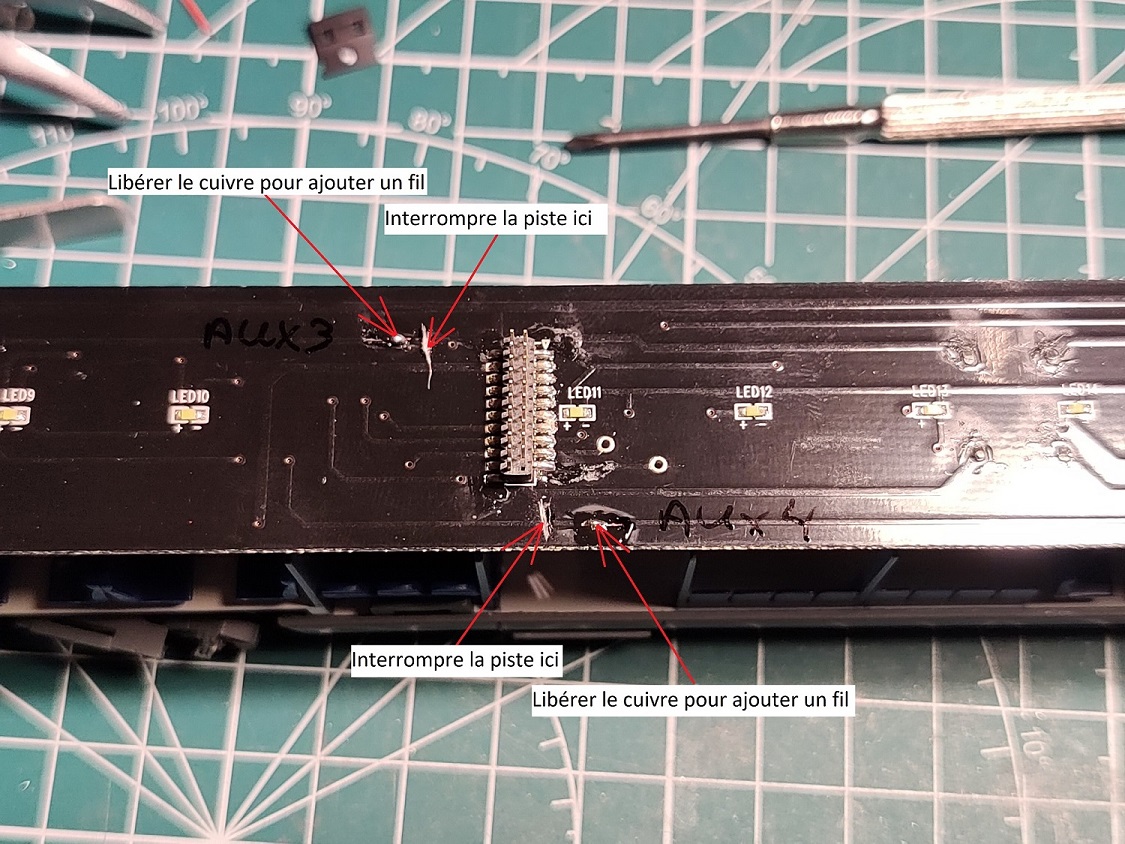

Il faut couper deux pistes et relier ensuite sur la prise du décodeur selon les photos ci dessous:

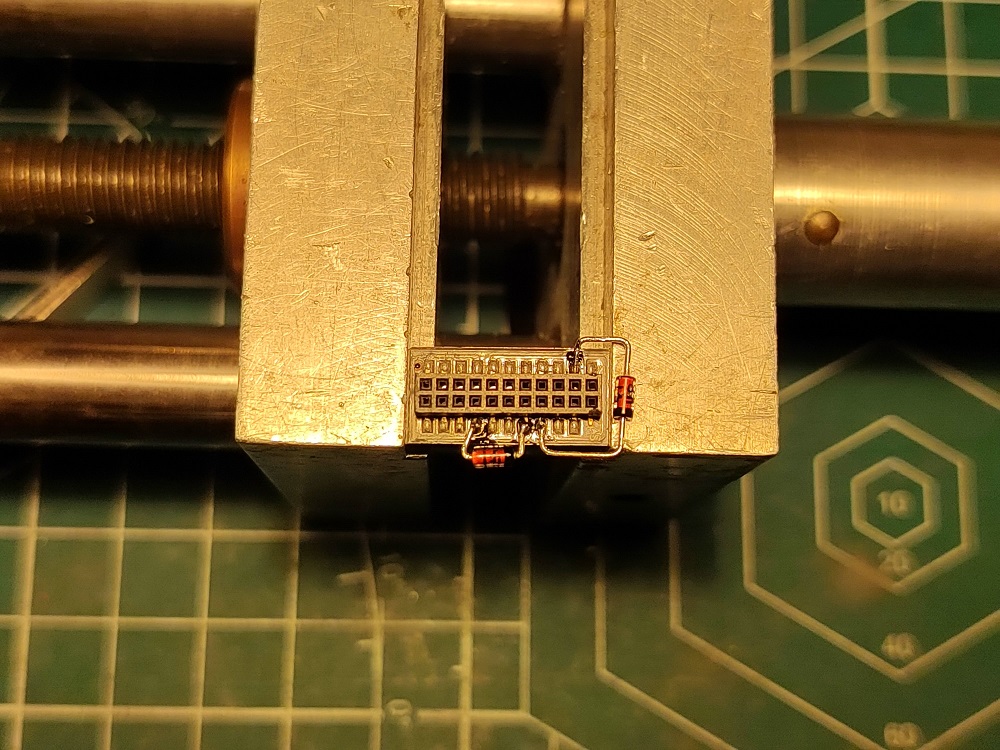

Ensuite pour le jumper analogique si vous souhaitez continuer à utiliser votre autorail ainsi, il est possible de le modifier avec deux diodes pour le rendre compatible.

Concernant les réglages moteur avec le décodeur ESU, j'ai les valeurs suivantes (à valider sur un vrai réseau dès que possible):

CV 51 : 20
CV 52 : 5
CV 53 : 150
CV 54 : 20
CV 55 : 20
CV 56 : 128
CV 116 : 50
CV 117 : 150
CV 118 : 15
CV 119 : 20

J'ai également changé les LEDs blanche / bleuté pour des blanc chaud, cela me plait enfin!

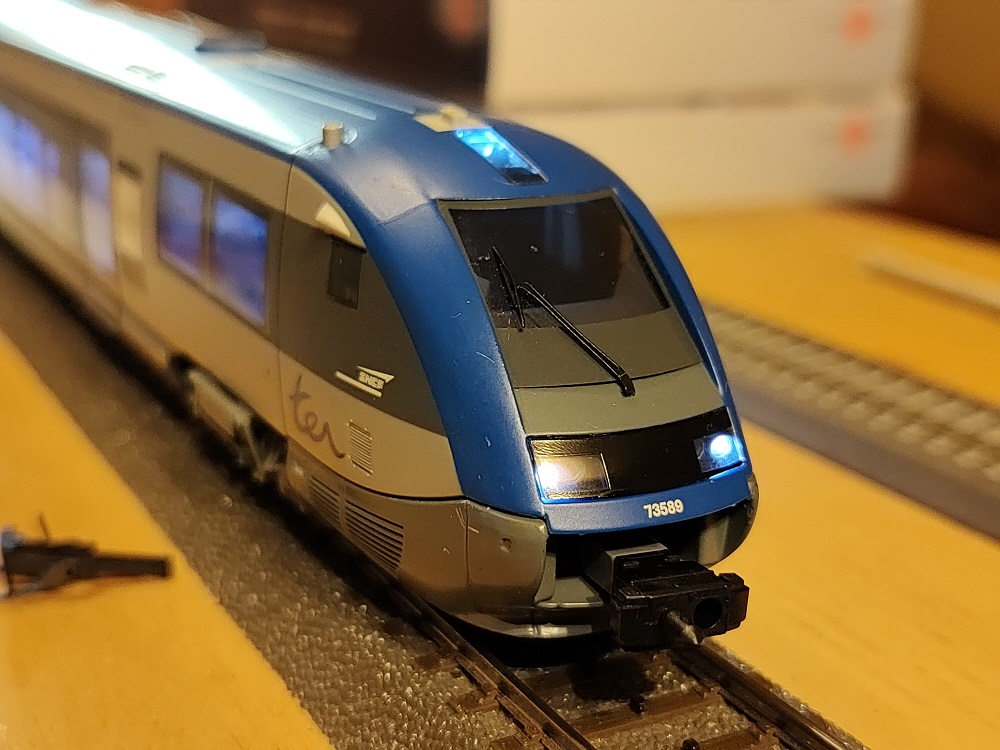

AVANT :

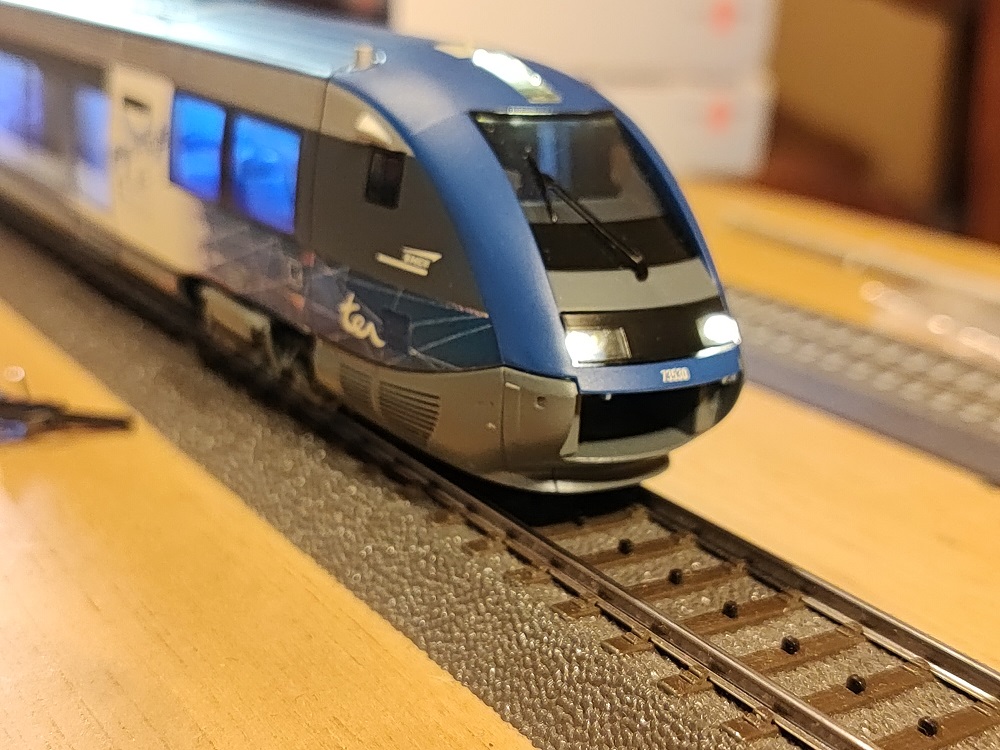

APRÈS :

Voilà, j'espère que cela pourra servir à quelqu'un.

A+

Nicolas

Edit : oups en fait ce sujet n'est pas du tout dans la bonne rubrique... Est ce que je dois créer un nouveau sujet dans le digital en général ?
