Decodeur 10836 pour commander un aiguillage

[BURLINGTON]

Les liens Roco/Lenz sont connus à l'époque du "Digital is cool". A cette époque Roco a adopté l'XpressNet comme protocole de communication entre ses éléments. Depuis, la Z21, Roco s'est tourné vers Zimo. La Z21 est un produit Zimo. Roco a gardé l'XpressNet comme protocole, pour des raisons de compatibilité.
Concernant la Multimauss et le boitier, c'est assez simple. Il y a une prise "slave". Si tu branches une Multimauss sur cette prise sans qu'il y ait une autre Multimauss sur la prise "master" et bien ça ne fonctionne pas. Tu peux en tirer la conclusion.

[PaulXpress]

Bonjour Alain,

Tu es bien gentil, mais électroniquement comment gères tu la chose ?
En XpressNet les adresses X-Bus sont automatiquement attribuées, comment fais-tu en DCC ?

Jean-paul

[PaulXpress]

D'après les recherches que j'ai pu faire, la multiMAUS utilise bien le protocole XpressNet. La confusion avec DCC vient vraisemblablement d'une mauvaise interprétation de la documentation.

1.1 Architecture XpressNet
XpressNet est le réseau utilisé pour interconnecter les dispositifs d'entrée et de contrôle d'un système Digital plus by Lenz NMRA DCC. XpressNet est également pris en charge par une variété d'autres fabricants NMRA DCC, y compris les produits Atlas, Roco et CVP. (Les versions précédentes des protocoles X-Bus étaient également prises en charge par les systèmes Arnold et ZTC.) L'intention est de permettre l'échange gratuit de tous les équipements XpressNet entre tous les fabricants prenant en charge le protocole.
Dans de nombreux réseaux de contrôle de trains miniatures, l'intelligence est contenue dans l'unité centrale (poste de commande). Dans XpressNet, l'intelligence est répartie entre chaque périphérique connecté au réseau. La station de commande est chargée de générer les paquets de voie DCC, de maintenir la file d'attente prioritaire des paquets DCC envoyés à la voie et de maintenir l'état général de l'ensemble du système.
Les périphériques connectés au réseau sont responsables de la présentation et de la maintenance de l'interface utilisateur. Seules les demandes de modification ou les demandes d'informations doivent être envoyées via XpressNet. Les appareils XpressNet ne doivent pas envoyer de demandes d'actualisation car cela n'est pas nécessaire et ne consomme que de la bande passante.
xpressnet-v2.pdf
Protocole ROCO.pdf
Jean-Paul

[BURLINGTON]

Bonjour Jean-Paul
Tu as l'air de douter de mes propos. Effectivement Roco utilise l'XpressNet. C'est ce j'ai écrit. Pour le reste, la Multimaus (manette rouge) est bien la centrale et le boitier simplement un amplificateur.

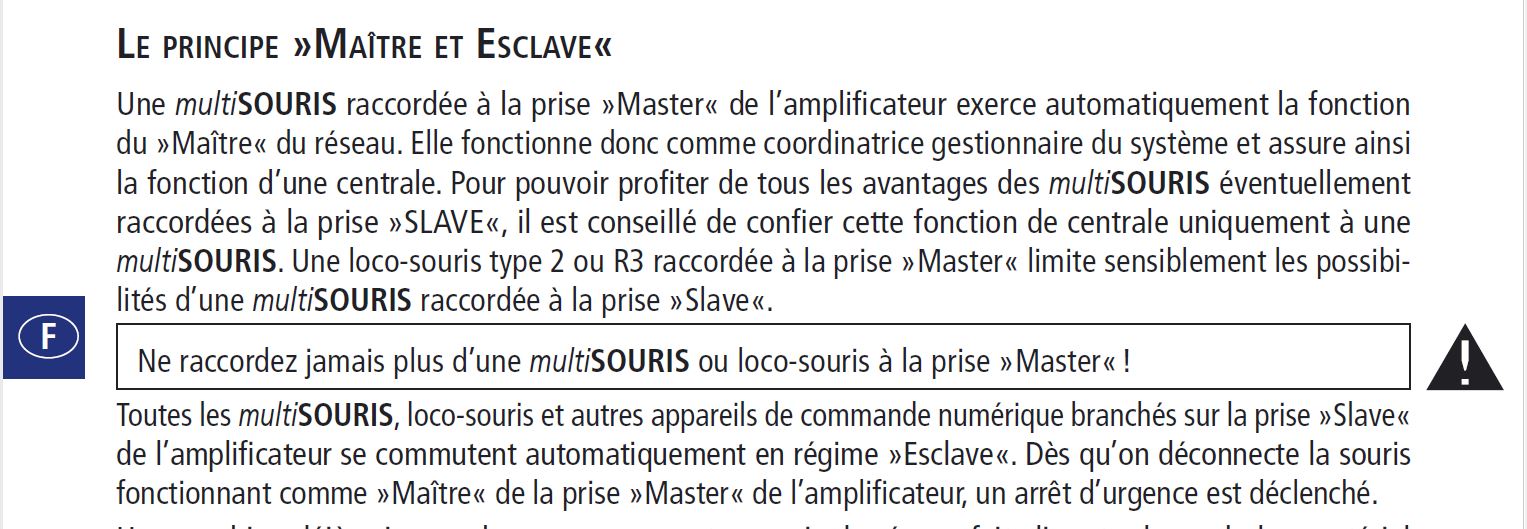

Pour t'en convaincre, voici un extrait du manuel de la Multimaus.

- 1ère phrase : Une multisouris raccordée à la prise "Master " de l'amplificateur....
- 2ème phrase : Elle fonctionne donc comme coordinatrice gestionnaire du système et assure ainsi la fonction d'une centrale
- 1ère phrase après l'encadré : Toutes les multisouris.....sur la prise "Salve" de l'amplificateur se commute automatiquement en régime "Esclave".

J'espère que maintenant tu es convaincu de mes propos La partie centrale est donc dans la manette rouge connectée en maître au boitier amplificateur.
Sur la Z21 cette manette rouge est connectée en mode esclave et la Z21 assure le rôle de centrale.

[PaulXpress]

Bonjour Alain,
Comme je l'ai déjà dit, moi je veux bien, mais je n'ai toujours pas mon explication technique, sur le mélange des trames XpressNet et DCC sur le même bus.
Excuse-moi de vouloir comprendre.
Jean-Paul

[PaulXpress]

J'ai enfin trouvé la réponse à mes interrogations.

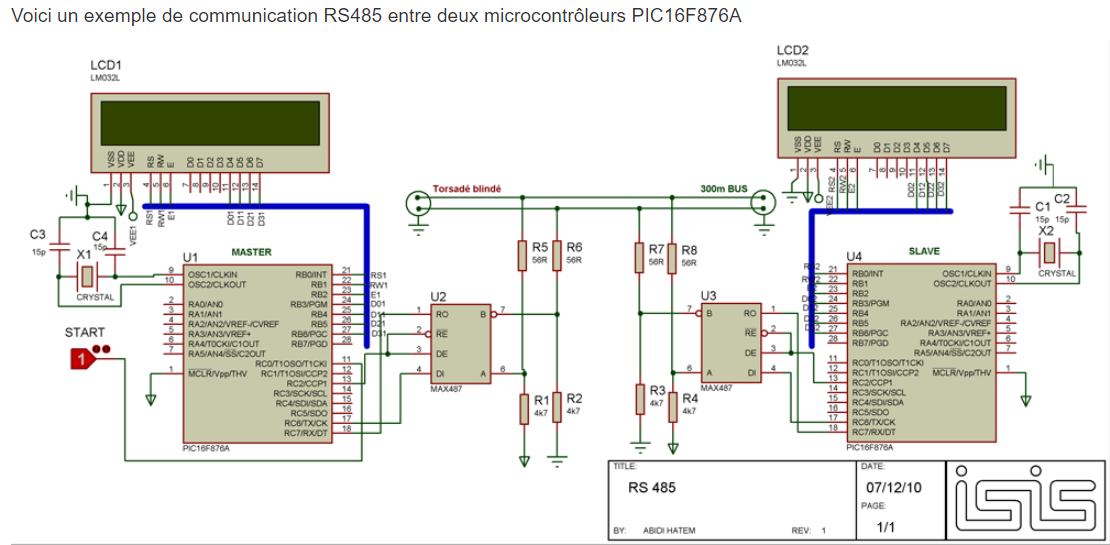

En fait le protocole XpressNet s'appuie pour la transmission du signal sur le protocole RS485 Modbus la conversion du signal (Modbus vers XpressNet ou DCC, et inversement) est effectuée par le microcontrôleur du terminal (Maitre ou Esclave).

Le 10764 ne peut donc pas être qu'un simple amplificateur et doit bien avoir un microcontrôleur pour la conversion du signal Modbus en DCC.
Il n'y a donc pas de mélange de protocoles lors de la transmission du signal.
