Je reviens vers toi car je souhaite commander un aiguillage minitrix automatiquement sur le même principe que mon passage à niveau, pas avec des contacts reed mais avec des capteurs ir tcrt5000.

Est-ce possible ?

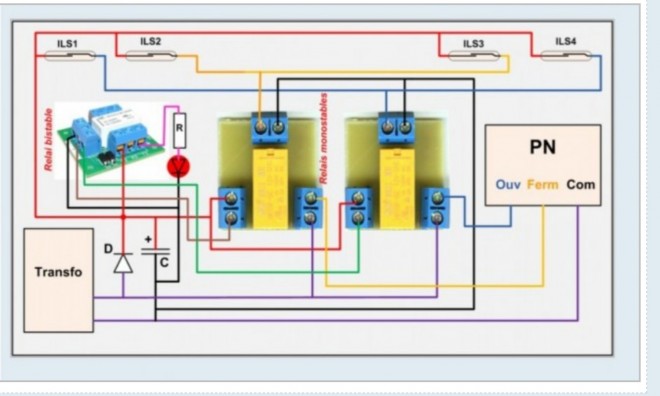

En reprenant ton schéma , je vais donc remplacer le PN par l aiguillage avec les mêmes connexions vers les relais monostables ainsi que la petite alimentation que tu m avais indiquée précédemment.

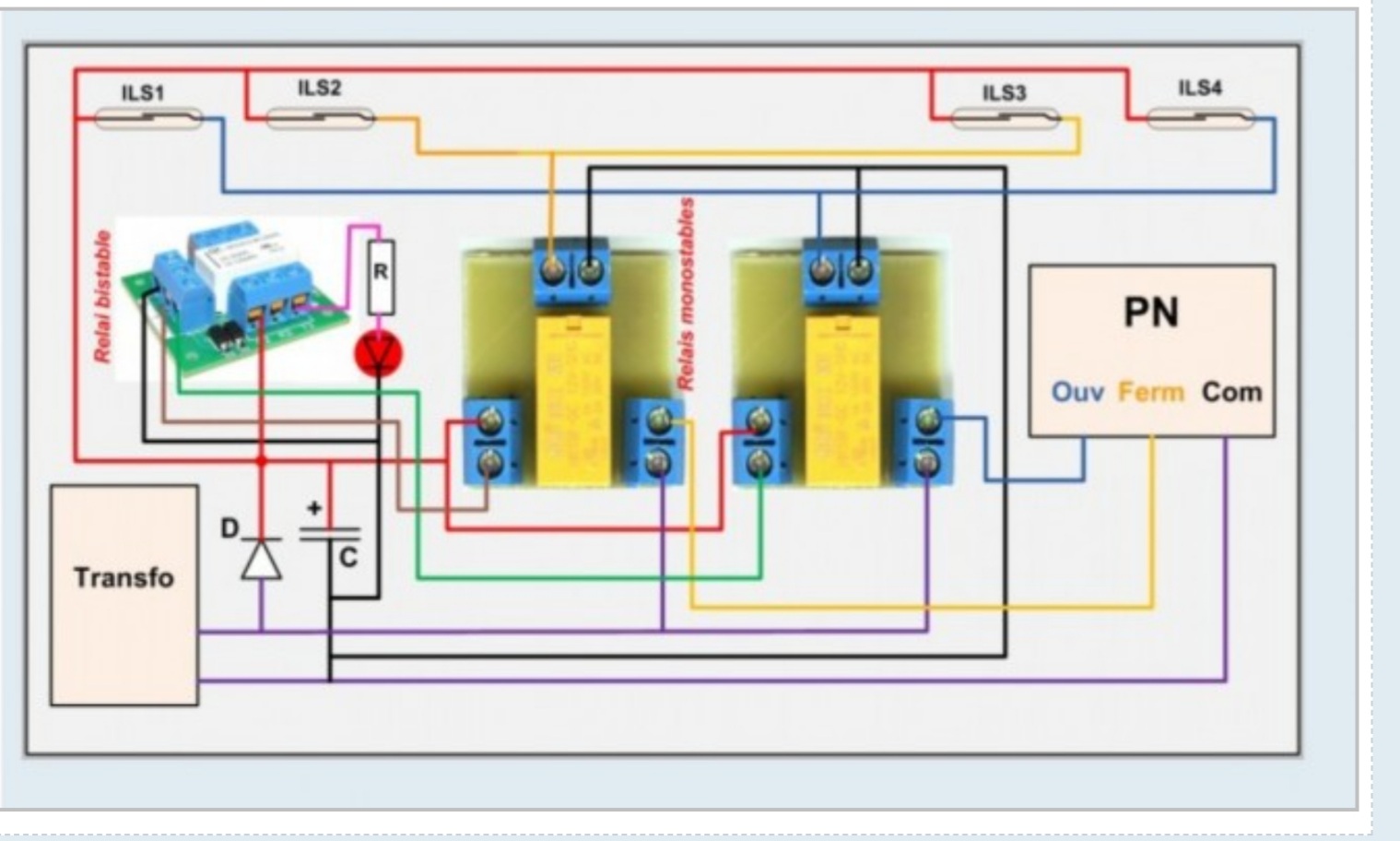

Pourrais-tu avoir la gentillesse de modifier ton schéma en supprimant les ils et en intégrant les capteurs ir tcrt5000 ?

Bonne soirée

Michel






Bonne soirée
Fichiers joints
Mm83

Messages: 71
Enregistré le: 24 Jan 2024, 19:12

Re: Alimentation aiguillage minitrix

Messagepar jc59
23 Avr 2025, 12:21

Bonjour Michel,

Il faudra certainement modifier le schéma et des composants selon les contraintes suivantes :

- Principe : Il s'agit simplement de placer l'aiguillage dans la bonne position selon que que le train circule en A ou B (dans le sens de la flèche) ?

- Aiguillage : Tes aiguillages ont bien des fins de course ? (selon tes anciens posts, tes aiguillages sont commandés par des boîtiers inverseurs à contact permanent avec des leds témoins en parallèle)

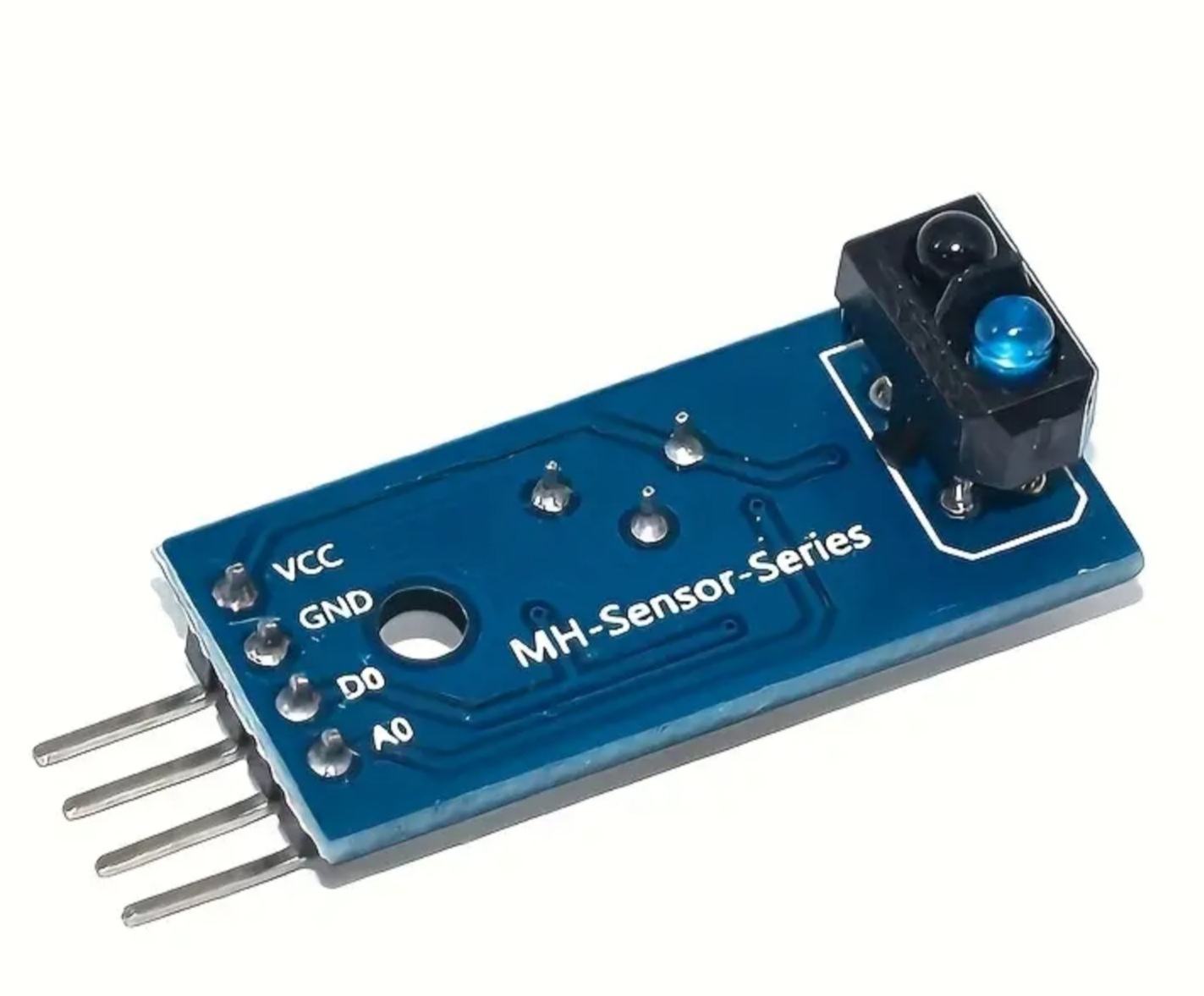

- Il faudra une petite alim 5V pour ces modules détecteurs à IR (devenus très courants et prévus pour accompagner un Arduino). En fait le nouveau montage (plus simple) pourrait passer en 5 V avec des relais à bobine 5 V.

Jean-Claude
DR5000. DR4088 LN pour les rétros. DR4018 pour les moteurs d'aiguillages MTB MP5, les signaux et les éclairages. DR4024 pour les servos.
Logiciel TrainController V9 Silver
jc59

Messages: 892
Âge: 70
Enregistré le: 02 Fév 2018, 19:32
Localisation: Nord

Re: Alimentation aiguillage minitrix

Messagepar Mm83
23 Avr 2025, 14:04

Bonjour Jean-Claude

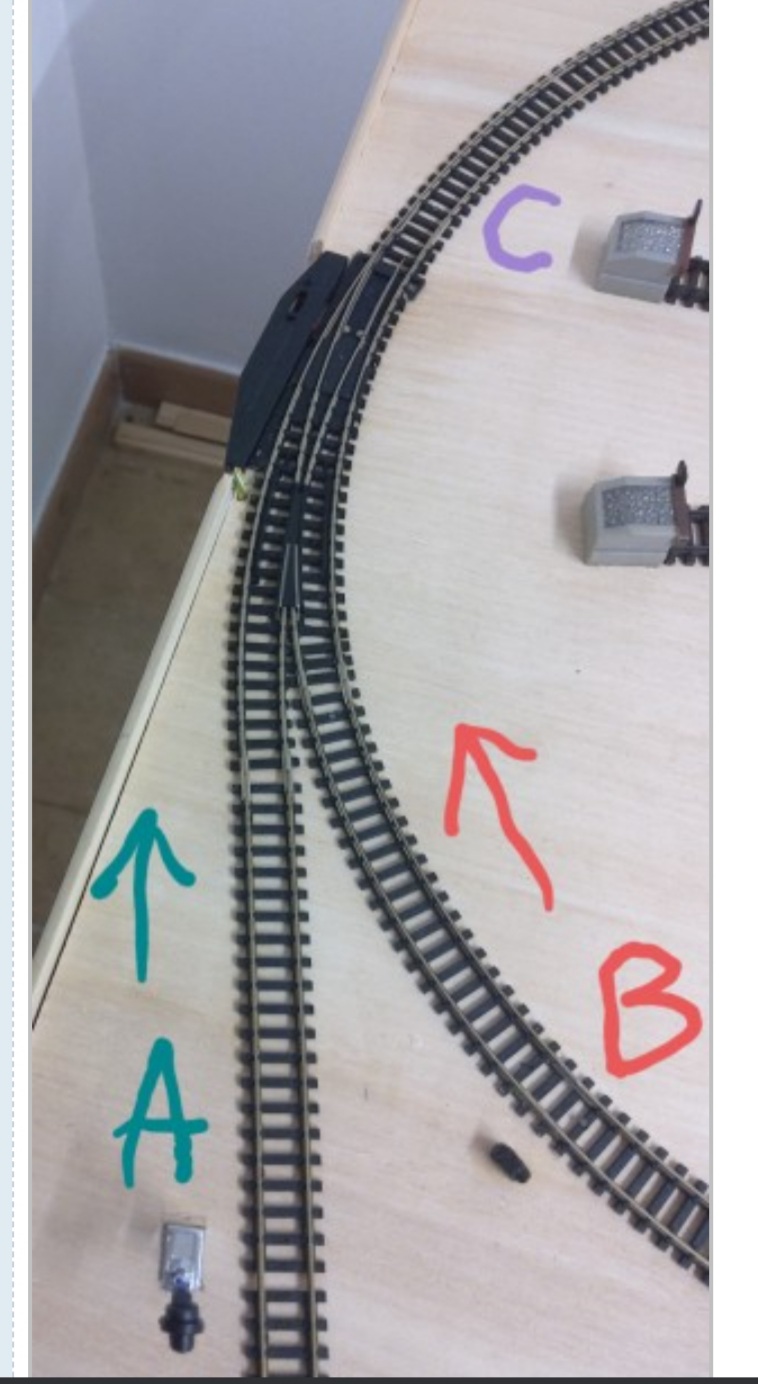

Oui pour le sens de circulation : la voie principale est A vers C et la voie secondaire est B vers C
L aiguillage est de marque minitrix à double bobine à impulsion. Je conserve les feux de signalisation qui sont représentés sur ton schéma par la led rouge.
Bien sur l alimentation de cet aiguillage sera indépendante des autres aiguillages qui sont alimentés par un transfo jouef en analogique. Effectivement pour cet aiguillage j avais prévu une petite alimentation 12v 2A que tu m as conseillé sur un autre post mais à priori tu me conseille une petite alimentation 5v pour ce nouveau projet.

Avec ces précisions pourrais-tu modifier ton schéma et inclure un bouton poussoir à impulsion pour faire fonctionner manuellement l aiguillage ?
Je reste à ta disposition pour plus de précisions
Bon après-midi
Michel
Mm83

Messages: 71
Enregistré le: 24 Jan 2024, 19:12

Re: Alimentation aiguillage minitrix

Messagepar jc59
24 Avr 2025, 12:04

Bonjour Michel,

Mm83 a écrit: ... L aiguillage est de marque minitrix à double bobine à impulsion ...

Une impulsion suffit à déplacer l'aiguillage. Mais peux-tu nous confirmer que cet aiguillage est équipé de fins de course et peut donc rester alimenté (comme les autres que tu commandes, de mémoire, par des boîtiers à interrupteurs)

Jean-Claude
DR5000. DR4088 LN pour les rétros. DR4018 pour les moteurs d'aiguillages MTB MP5, les signaux et les éclairages. DR4024 pour les servos.
Logiciel TrainController V9 Silver
jc59

Messages: 892
Âge: 70
Enregistré le: 02 Fév 2018, 19:32
Localisation: Nord

Re: Alimentation aiguillage minitrix

Messagepar Mm83
24 Avr 2025, 14:02

Bonjour Jean-Claude
Oui le moteur de cet aiguillage minitrix ,ainsi que les autres que j utilise, semble équipé d'un contact de fin de course.

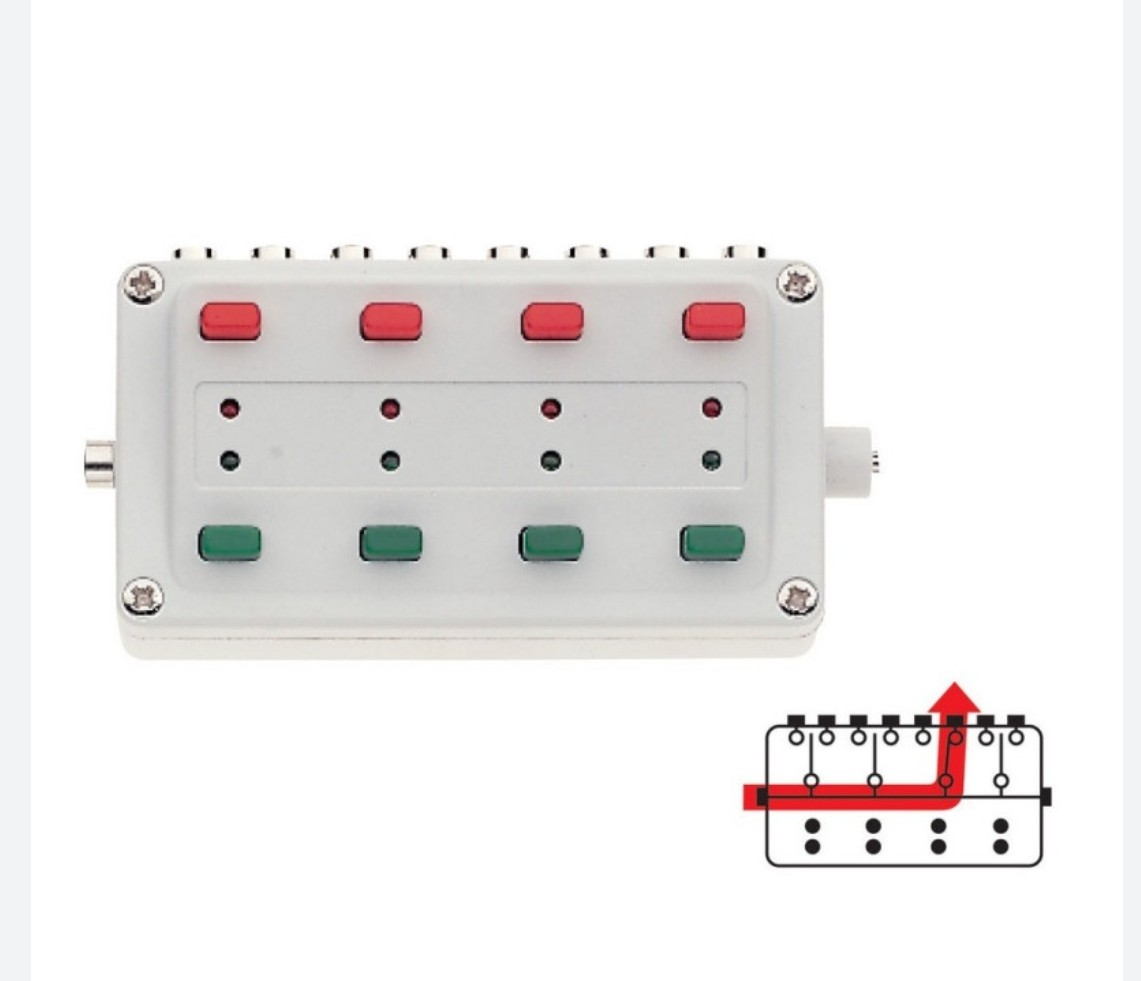

Je les commande via un bouton marklin à impulsion, relié à l alimentation d un ancien transfo jouef.
Bon après-midi
Michel
Fichiers joints
Mm83

Messages: 71
Enregistré le: 24 Jan 2024, 19:12

Re: Alimentation aiguillage minitrix

Messagepar Vaporiste
24 Avr 2025, 14:08

Justement il n'y a pas de fin de course à ces bobines.

_______
Claude
Avatar de l’utilisateur
Vaporiste

Messages: 990
Enregistré le: 24 Avr 2020, 13:02
Localisation: Arlon aux 3 frontières

Re: Alimentation aiguillage minitrix

Messagepar Mm83
24 Avr 2025, 14:13

C est noté " pas de fin de course" ,je ne suis pas un expert.c est ce qui justifie peut-être l utilisation d un bouton à impulsion.
Mm83

Messages: 71
Enregistré le: 24 Jan 2024, 19:12

Re: Alimentation aiguillage minitrix

Messagepar efel
24 Avr 2025, 17:32

Vaporiste a écrit:Justement il n'y a pas de fin de course à ces bobines.

_______
Claude

Où as tu trouvé cette information ? (fausse en l’occurrence).
Cordialement,
efel
efel

Messages: 398
Enregistré le: 28 Aoû 2013, 08:18

Re: Alimentation aiguillage minitrix

Messagepar Vaporiste
24 Avr 2025, 23:17

Site de Märklin/Trix Allemagne

_______
Claude
Avatar de l’utilisateur
Vaporiste

Messages: 990
Enregistré le: 24 Avr 2020, 13:02
Localisation: Arlon aux 3 frontières

Re: Alimentation aiguillage minitrix

Messagepar efel
24 Avr 2025, 23:53

Vaporiste a écrit:Site de Märklin/Trix Allemagne

_______
Claude

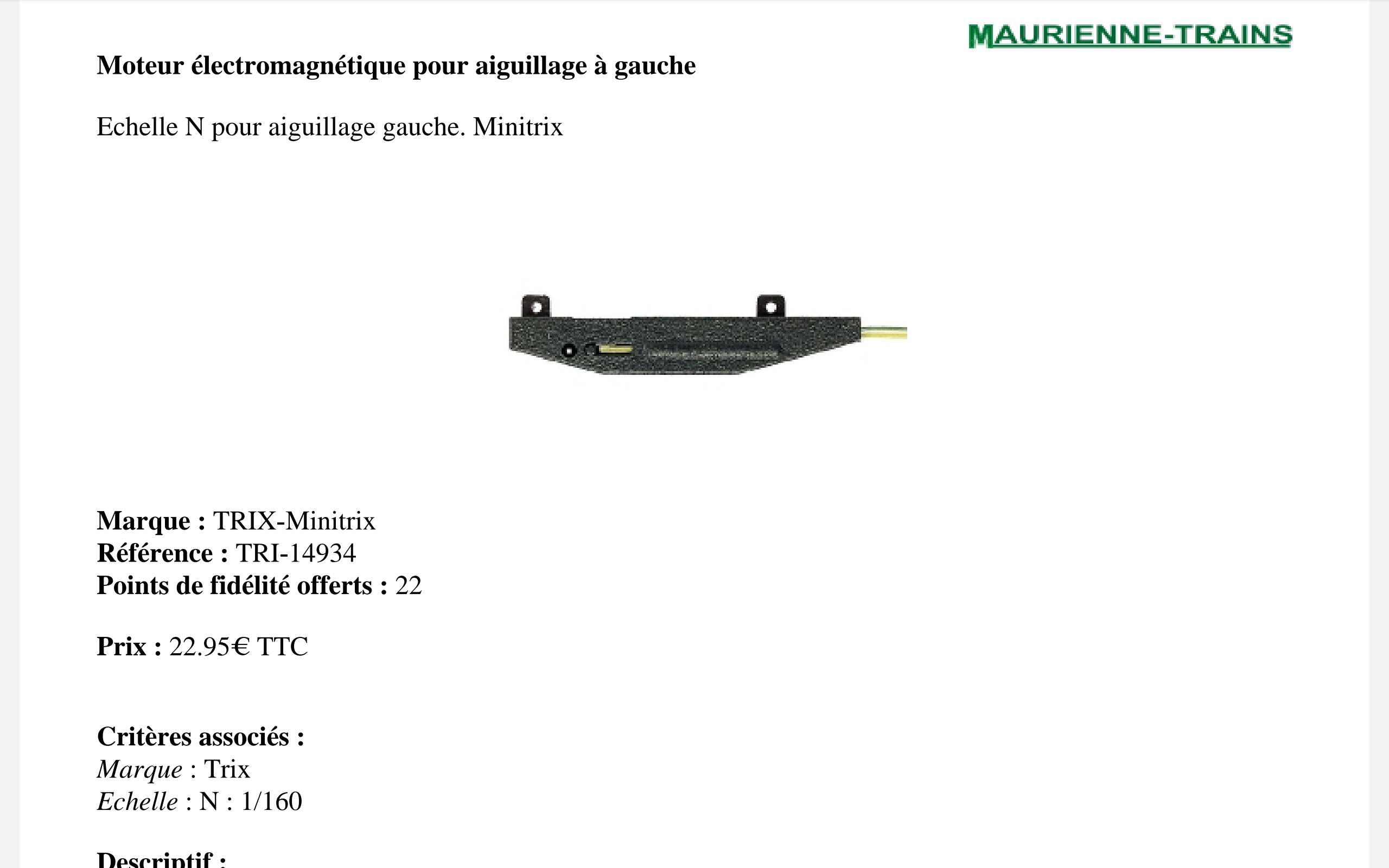

Et il y est clairement indiqué que les moteurs 14934, 14935 disposent de fins de course:
"Le pupitre de commande 72710 est prévu pour un branchement à des
aiguillages disposant d’un moteur à double bobine et d’une déconnexion finale

(H0: 7549, 74490, 74991, „1“: 5625, Minitrix : 14934, 14935)"
Cordialement,
efel
