Bonjour Jean-Claude
Effectivement mon essai était en extérieur. A l interieur tout rentre dans l ordre.
Il me reste à régler le problème de la commande manuelle avec l inverseur qui ne produit pour l instant aucun effet.
Bon après-midi
Michel

[Mm83]

concernant l inverseur, j'ai connecté l une de ses bornes externes à la broche 16 du relais et l autre borne externe à la broche 15 , la borne du milieu étant relié au 0v .
Tu valides ?
Michel

[jc59]

Oui, c'est bien celà. Et les inscriptions [ON] OFF [ON] confirment le modèle.

Tu peux tester en reliant un simple fil au - 12 V et en faisant un contact avec les bornes 15 ou 16 (accessibles par exemple sur les anodes des diodes de roue libre)

[Mm83]

Bonjour Jean-Claude
En reliant la borne centrale de l inverseur au + 12v tout fonctionne parfaitement.
Bonne soirée
Michel

[jc59]

Bonsoir Michel,

Bonjour Jean-Claude
En reliant la borne centrale de l inverseur au + 12v tout fonctionne parfaitement.
Bonne soirée
Michel

Avec le montage complet de la page précédente ?
Dans ce cas, il y a un (des) problème(s).
Le + est appliqué sur le point commun des deux bobines du relais. Celui-ci ne peut commuter que par l'application du - sur les autres bornes des bobines (15 ou 16)
D'autre part, ce doit être compatible avec les sorties des modules IR qui mettent au - ces bornes lors d'une détection.

Jean-Claude

[Mm83]

Oui avec le montage complet de la page précédente,tout fonctionne,l inverseur,les signaux,les capteurs ir ,le moteur.
Si je connecte la borne centrale de l interseur en o v alors l inverseur ne fonctionne pas,à ses bornes ,j ai 1,6v au lieu de 10v environ
Michel

[Mm83]

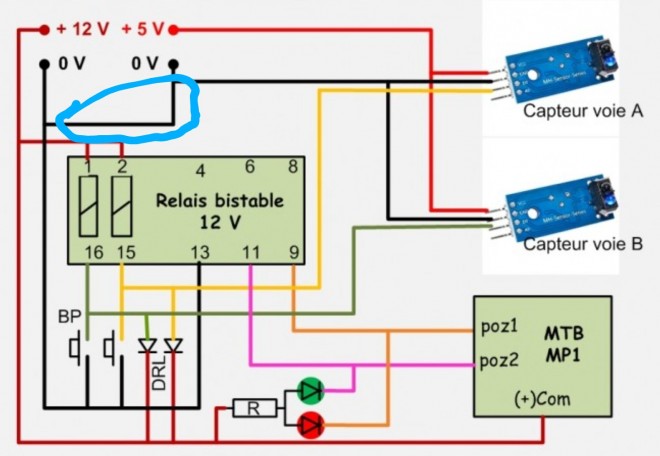

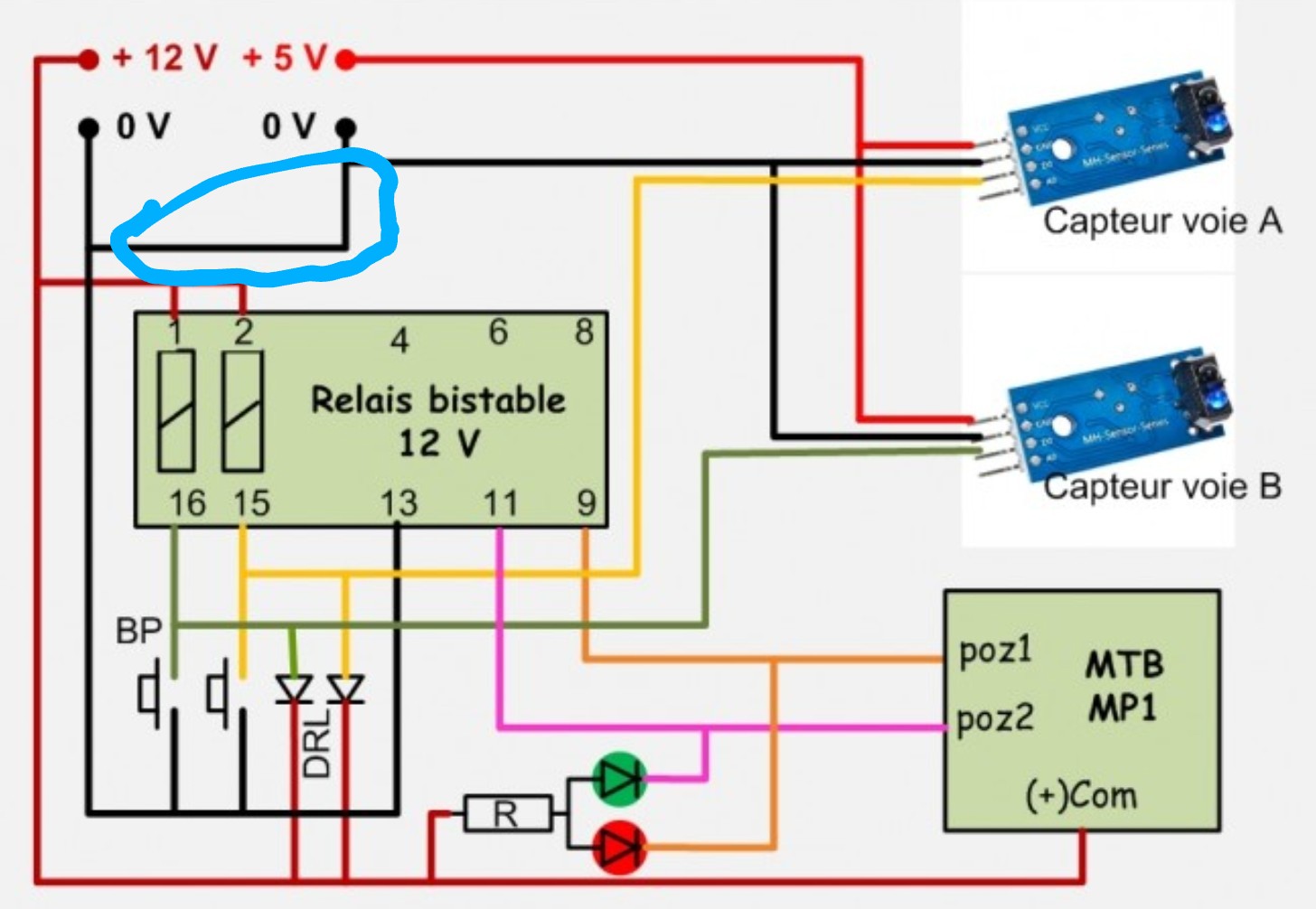

En examinant ton dernier schéma, je m aperçois que je n avais pas fait la liaison vers le 0v du 5v ( entouré de bleu)
Je poursuis mes tests
Bonne soirée
Michel

[Mm83]

Bonjour Jean-Claude

Finalement le problème venait de la lumière du soleil, non seulement les capteurs ir sont perturbés mais également l inverseur car je n ai plus que 1,30 v à ses bornes.
Tout rentre dans l ordre en intérieur, même avec un éclairage néon : les capteurs ir ainsi que l inverseur fonctionnent normalement et j ai environ 12v à ses bornes
Bonne soirée
Michel
