Câblage et pose des voies de mon futur réseau.

par **clem20** 16 Nov 2014, 12:25

Rebonjour,

Je suis d'accord avec vous, je vais rassembler les 2 circuits.
Et encore un autre schéma...(Après plusieurs schémas je pense que je trouverait le bon)
Que me conseillez-vous comme marque de voie pour leur dimension ?

par **XTof_vl** 16 Nov 2014, 12:51

Pour un circuit fixe, il est préférable et moins onéreux d'utiliser de la voie flexible.

Pour son rendu, je préfère la voie Peco. C'est en général une des moins chères.

Pour un plan, préférablement utiliser un logiciel pour faire les plans et se tenir à quelques règles:
- Pente de 3% max en ligne droite, 2,5% en courbe;
- Rayon de min 50cm (voire 60cm);

Penser aussi à d'autres facteurs:
- Le décor;
- Les gares;
- Les annexes ferroviaires (dépôt, embranchement particulier);
- La circulation (y compris au moins une gare cachée);

etc...

par **FredVincent62** 16 Nov 2014, 19:38

Jette un oeil sur le logiciel CdmRail, il est gratuit.
Tu te laisses guider par le didacticiel et ensuite tu essayes de reproduire ton réseau.

par **serge de bollene** 16 Nov 2014, 20:33

Et en cas de souci, il bénéficie d'un forum d'entraide... :siffle:

par **clem20** 16 Nov 2014, 20:57

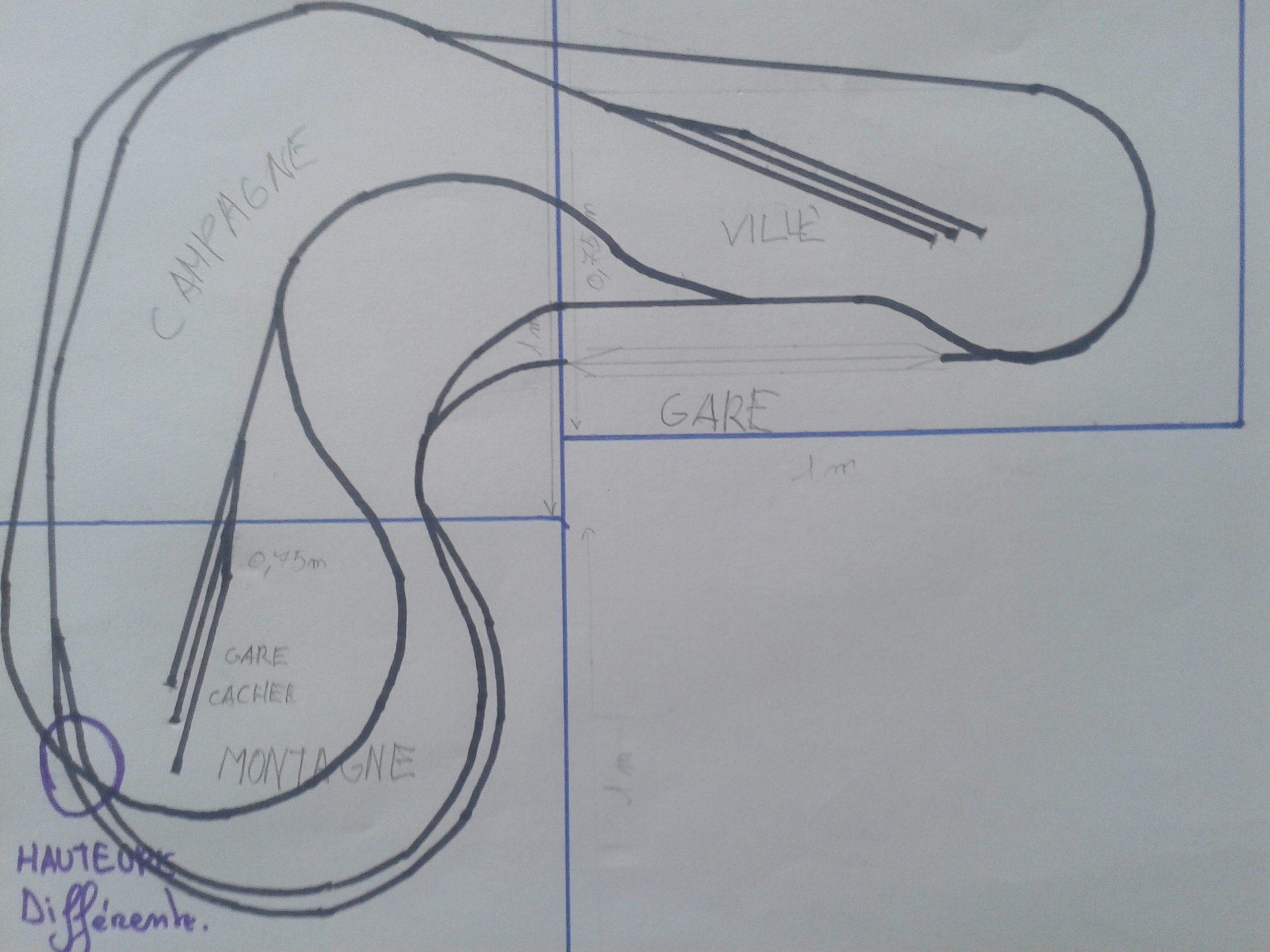

Voici un autre reseau.
Avec les ameliorations que vous m avez donne.

par **clem20** 16 Nov 2014, 21:16

J'ai reproduis un seul circuit avec plusieurs embranchements, il y a une gare (en attente) et j'aimerai avoir des conseils sur celle-ci.
Il y a aussi une gare cachée, puis le réseau sera à certains endroits à hauteurs différentes pour éviter d'avoir le maximum d'intersections.
Par erreur que je me suis rendu comte que j'ai fourni de mauvaises indications sur les longueurs de mes planches que je possède actuellement. Elles sont de 1m/0.75m.(Si c'est trop petit j'en commanderai d'autres).
Ce réseau est-il correcte cette fois-ci pour l'échelle ho ?
Si il convient pouvez-vous me donner renseignements pour savoir quelle marque de rails dois-je acheter ?
Et comment fonctionne le digital ? Ai-je besoin de câbles électriques ou d'autres accessoires ?

par **Papou89** 16 Nov 2014, 21:43

Si ta planche en haut à droite fait 75cm de hauteur, tu ne rentreras jamais la courbe que tu y as dessiné, même à ras des bords...

par **clem20** 16 Nov 2014, 22:14

Pourquoi ?
Ma courbe ne peut etre de 60 cm ?

par **clem20** 16 Nov 2014, 22:16

Que me propose tu alors comme solution "papou89".?

par **sncb_nmbs** 16 Nov 2014, 22:37

Papou89 a écrit::vieux: Si ta planche en haut à droite fait 75cm de hauteur, tu ne rentreras jamais la courbe que tu y as dessiné, même à ras des bords...

+1

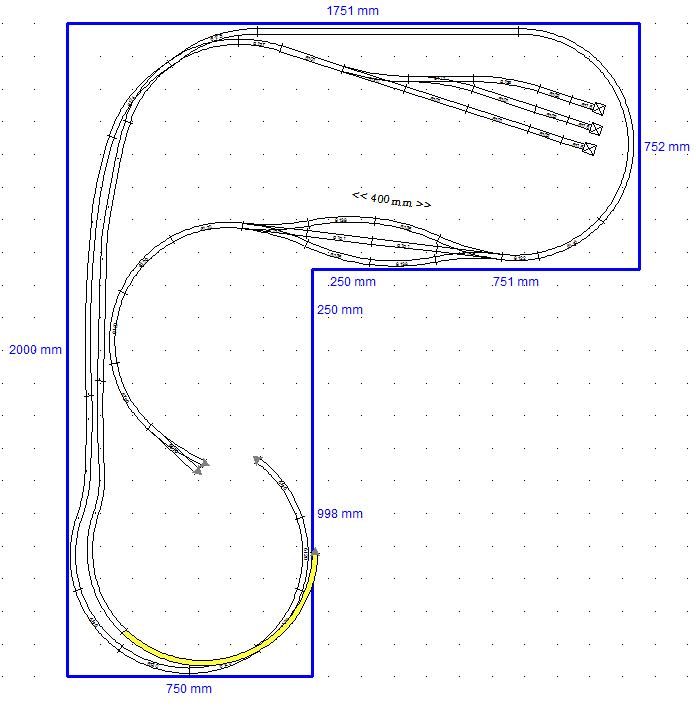

Allez, pour t'aider à comprendre, un petit plan sur SCARM avec de la Fleischmann Profi H0 :

La gare +/- 40 cm de longueur de quai
Les courbes inférieures ne sont pas reliées, et ne le seront jamais, même en simple voie !
etc .......

Installe un petit logiciel, et amuses-toi, tu comprendras les contraintes imposées notamment par les courbures des voies, les entraxes de voies, etc ......

:ange2:
