Fabrication personnelle de caténaire

[Rollang]

Merci pat9556. En ouvrant ton lien, j'ai vu que Decapod préconise du fil de 0,3 et qu'il est noté que du 0,4 convient aussi. Fin d'après-midi, je refais ma planchette avec un relief moins accentué pour accueillir le fil 0,4 acheté ce matin. Je vais aussi diminuer la largeur des bords pour pouvoir utiliser les nombreuses pinces métallique dont je dispose, au lieu de l'adhésif, comme cela m'a été conseillé hier....

[Rollang]

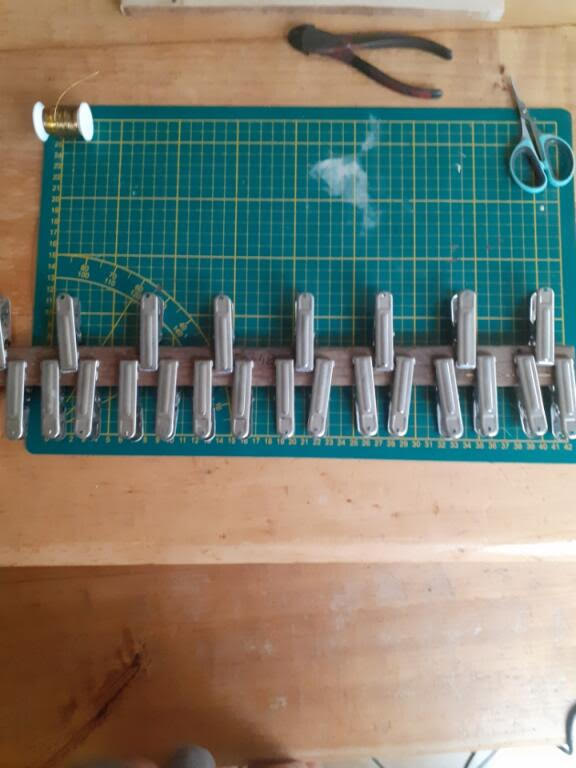

Essai ce soir avec un nouveau gabarit adapté au fil de 0,4 millimètres, et me permettant l'usage de mes pinces pour blocage plus sérieux, en suivant vos conseils....
Elément pour voie en alignement, longueur 448 millimètres.

[Rollang]

Pas parfait, mais c'est mieux. Si on le tend entre deux poteaux, c'est bien rectiligne! Après, la c'est brut de soudage, pas encore ébavuré les soudures, je vais essayer si je peux le faire à la Dremel, ce sera un gain de temps, vu la quantité à fabriquer....

[Rollang]

Petite question à ceux qui roulet avec une caténaire fonctionnelle: ça capte bien? Après sur une 2D2 5500 je pourrais rouler avec les deux pantos levés sans anachronisme...J'aurai une polarité par caténaire, l'autre par les deux fils de rails, donc les 4 essieux moteurs, soit 8 roues car je vire les pneus.....Pas d'éclairage sur les rames sur mon réseau. Une autre question, je pense utiliser les pantos de 5500 HJ, car je n'ai pas de difficulté à me les procurer. Sont'ils prévu pour capter?

Merci.

Stéphane

[fondunorvégien43]

Meuler à la Dremel ne va pas te faire gagner du temps vu le nombre de soudures que tu vas bousiller , il a te falloir le faire avec de petites limes , patiemment.....

avant de faire tes soudures tends les fils, modérément et soude des fils bien droits , pas directement sortis de la bobine .

[Rollang]

Merci, je vais suivre tes conseils. Donc je vais limer à chaque création de longueur, sans prendre de retard et faire du stock, sinon ça va être fastidieux...

[Rollang]

Au fait, meme si je ne suis pas encore à l'étape de la pose. A quelle hauteur par rapport au rail doit se situer le fil de contact?

[Vaporiste]

Au fait, meme si je ne suis pas encore à l'étape de la pose. A quelle hauteur par rapport au rail doit se situer le fil de contact?

Le mieux est de prendre les normes du modélisme ferroviaire éditées par le MOROP qui est l'organisme de référence, et pour la caténaire c'est la norme NEM202:
https://morop.org/downloads/nem/fr/nem202_f.pdf

______
Claude

[Rollang]

Bonjour et merci pour ce lien, je suppose que les pantographes du commerce respectent cette norme. ça va bien m'aider au moment de la pose!

[Vaporiste]

Oui en principe, ils ne sont pas obligés mais s'ils veulent vendre leur production ils y ont tout intérêt.


______
Claude
