Court-circuit et mise en place boîtier LK100 LENZ

[PhilHO95]

Pour clarifier une dernière fois la situation, les courts-circuits se produisent lorsqu'un train s'engage dans une des 3 zones (1, 2 ou 3) et ce à hauteur des X ...

Oui bien compris, mais cela ne change pas la situation: c'est un problème de câblage général .

A la rigueur, avec une autre centrale que la ROCO, tu auras pu ajouter des LK100 comme cela:

Mais de toutes façons la ROCO z21 n'est pas compatible avec les LK100.

Il faut tout recabler comme sur le 3ieme message et mettre dans les 2 boucles des module de retournement compatible avec la z21 ou intercaller un booster.

[PhilHO95]

Un petit test ultra simple pour vérifier la compatibilité de la z21 avec un LK100:

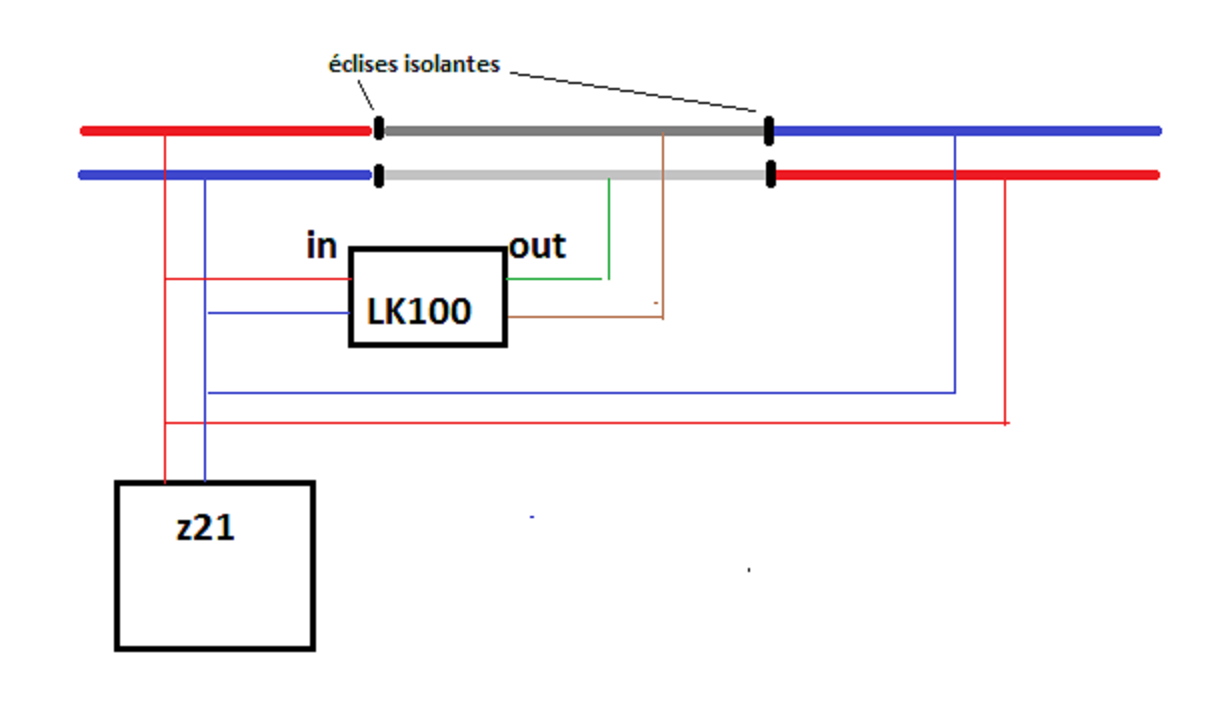

tu prends 3 rails de 1m, tu les isoles et tu alimentes les 2 rails extérieur directement sur la z21, en prenant soit de bien inverser la polarité. Tu alimentes le rail central avec le LK100.

Normalement le train doit pouvoir aller de gauche à droite sans problème.
Avec une z21, celle-ci va disjoncter avant que le LK100 ait eu le temps d'inverser la polarité dans le rail central.

[Seppe]

Merci PhilHO95, je vais essayer de reproduire les branchements susmentionnés et tiendrai au courant des résultats ...

[Seppe]

Résultat final le WE prochain ... J'ai vérifié les différentes connexions, changé quelques branchements litigieux, ai déconnecté les 3 modules LK100. Actuellement tout fonctionne correctement tant que les rames ne croisent pas l'autre polarité. Plusieurs test seront entrepris cette semaine. Rebranchement ddes LK100 en vertu du croquis de PhilHO95
Réponse dans quelques jours

Serge

[PhilHO95]

Serge,

Avant de modifier le câblage de ton réseau, fais le test de compatibilité LK100 vs Z21.

Si la z21 disjoncte au passage du train entre 2 rails de 1m, c'est pas la peine d'insister,
ça ne marchera pas non plus sur ton réseau.

PS: le train doit être plus court que le rail central (évidement).

[PhilHO95]

Serge,

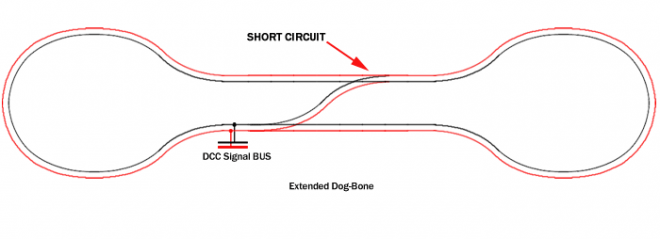

Juste pour enfoncé le clou, ton réseau est du type "os de chien":

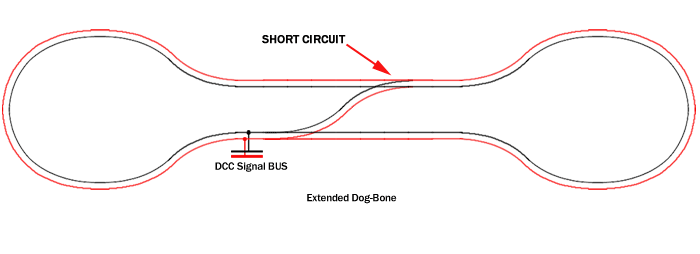

Il y a forcement un court-circuit si il y a un aiguillage au centre:

[PhilHO95]

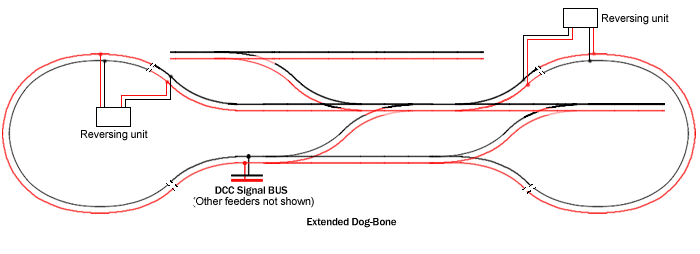

La seule solution "sure" en DCC est d'ajouter des modules de retournement à chaque boucles:

[Seppe]

Je viens de m'y remettre, j'ai suivi le plan de PHILO95 et ai éffectué le test de compatibilité Z21/LK100 ... Test concluant, ça fonctionne !
J'ai donc adapté la zone 1 en concéquence et ça fonctionne également ... Espoir quand tu nous tiens
Je vous tiendrai au courant de la suite des évênements.

Encore un tout grand merci, je reprends espoir ...
Je me remets au travail durant le WE

Serge

[Papou89]

Donc on en revient à ce que je disais : isoler les boucles et les alimenter à travers un LK100...

[PhilHO95]

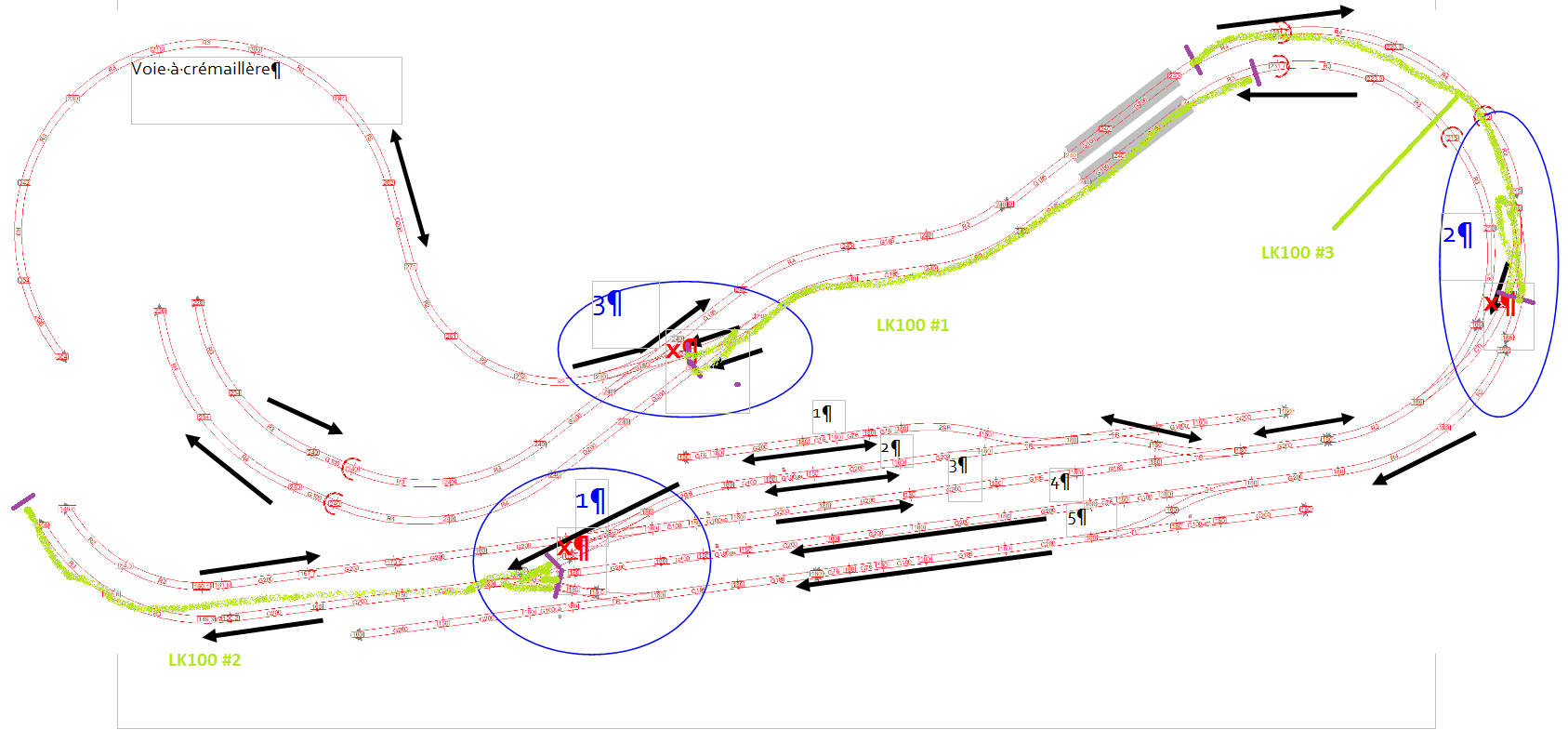

Oui enfin, sur le schéma de Serge, la "zone 1", c'est pas vraiment une boucle, c'est une zone d'aiguillages !

Du coup Serge ne profite pas des avantages du câblage "simplifié" en DCC, mais du moment qu'il a une solution qui lui convient ...
