Passage à niveau

[jc59]

Bonjour Michel,

Le vendeur dit fournir un schéma de branchement avec sa platine. Il faudra vérifier avec celui-ci, mais tu devrais certainement retrouver :
- la bobine du relais sur le bornier côté encoche (et trait) sur le relais. Si une polarité est indiquée, les fils noirs seront à brancher sur la borne notée 0 V (ou - ou GND)
- les contacts à fermeture sur les borniers opposés, avec les repères C et T (ou COM et NO). Il n'y a pas de sens à respecter pour les fils rouges ou violet et les autres.

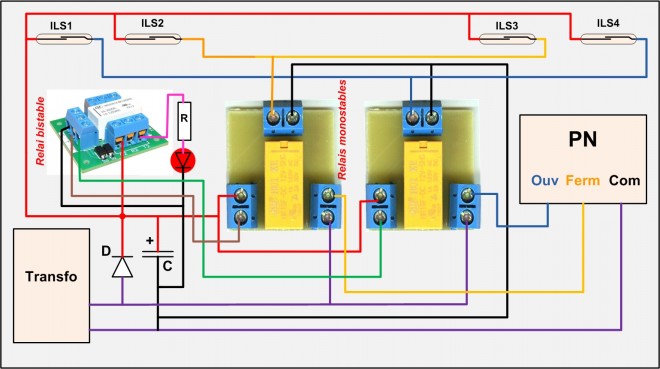

Globalement, le synoptique deviendrait :

Bonne fin de journée

Jean-Claude

[Mm83]

Bonsoir Jean-Claude

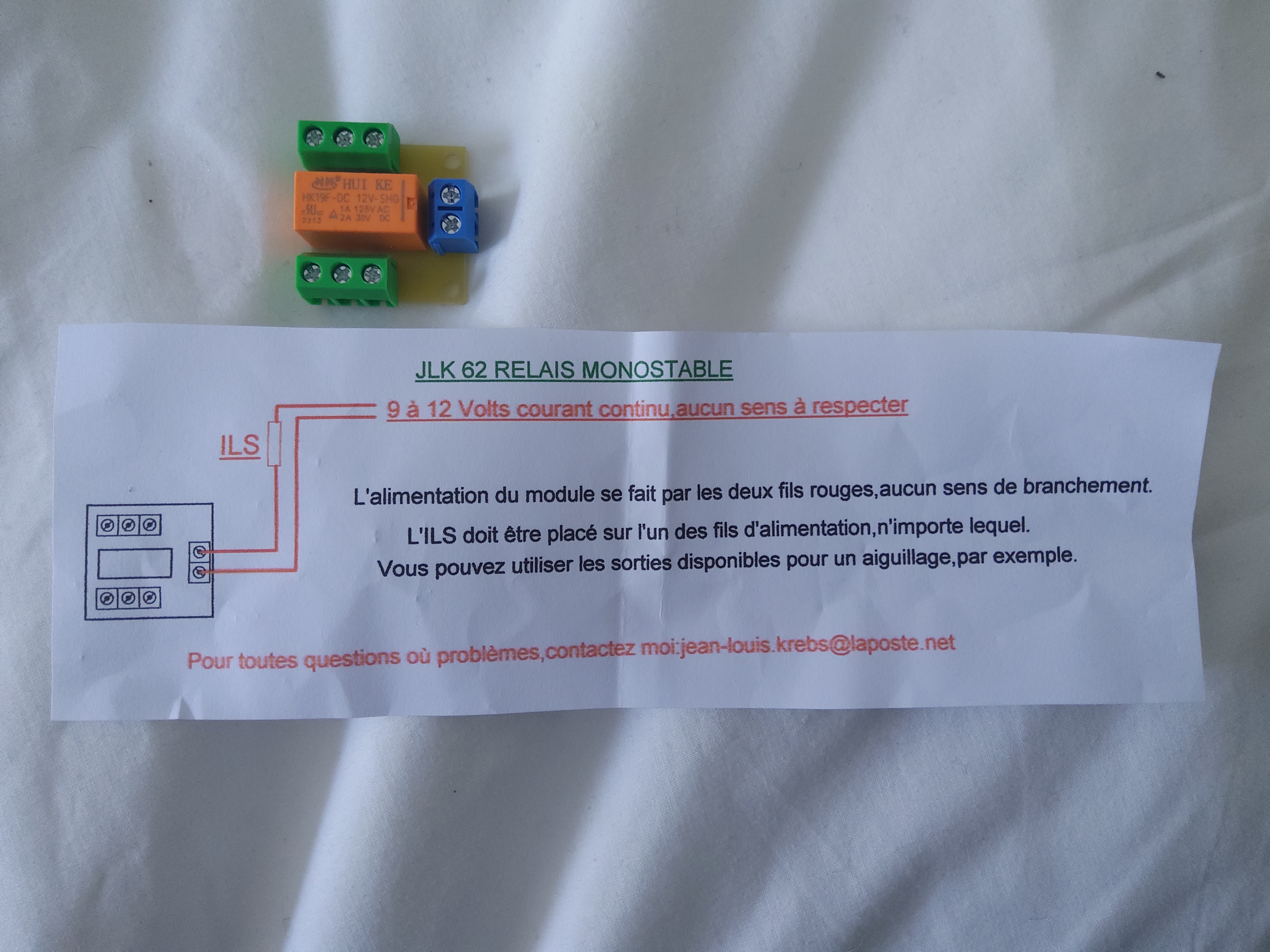

Je viens de recevoir les relais monostables avec le schéma.
Confirmes tu ton schéma compte tenu des informations transmises par le vendeur ?
Sur le relais il n y a aucun repère.
Bonne soirée
Michel

[jc59]

Bonsoir Michel,

Oui. Pour le branchement des ILS, c'est OK.
Pour les contacts sur les deux côtés opposés, le contact fermeture devrait être entre les deux bornes à chaque extrémité du groupe de trois (la borne du milieu n'est pas branchée).

Jean-Claude

[Mm83]

Bonjour Jean-Claude

J ai besoin d une précision par rapport à ton schéma :

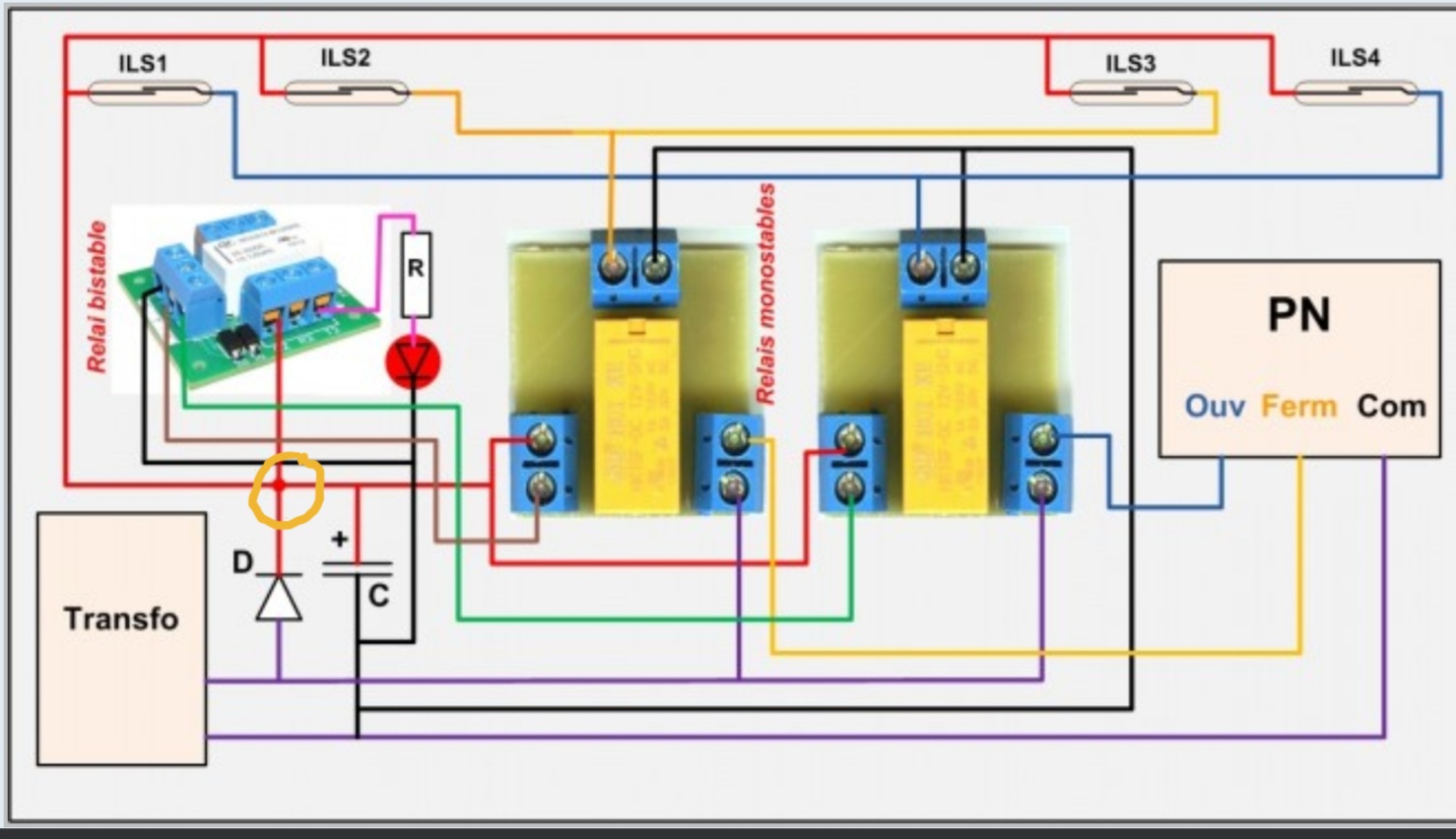

Sur la gauche du schéma j ai cerclé en jaune deux fils rouges l un horizontal l autre vertical. A cette intersection ces deux fils sont ils connectés entre eux?
Bonne soirée
Michel

[jc59]

Bonjour Michel,

Oui, quand il y a un point au croisement de deux fils, ils sont reliés.

Ici, tous les fils rouges sont reliés au +. En général, j'essaie de représenter par une même couleur toutes les liaisons au même potentiel et donc les fils à relier entre eux.
Mais ce n'est pas toujours les cas , quand il n'y a pas d'ambiguïté et pour se limiter à des couleurs voyantes et bien distinctes, par exemple ici le jaune et le violet.

Jean-Claude

[Mm83]

Bonjour Jean-Claude

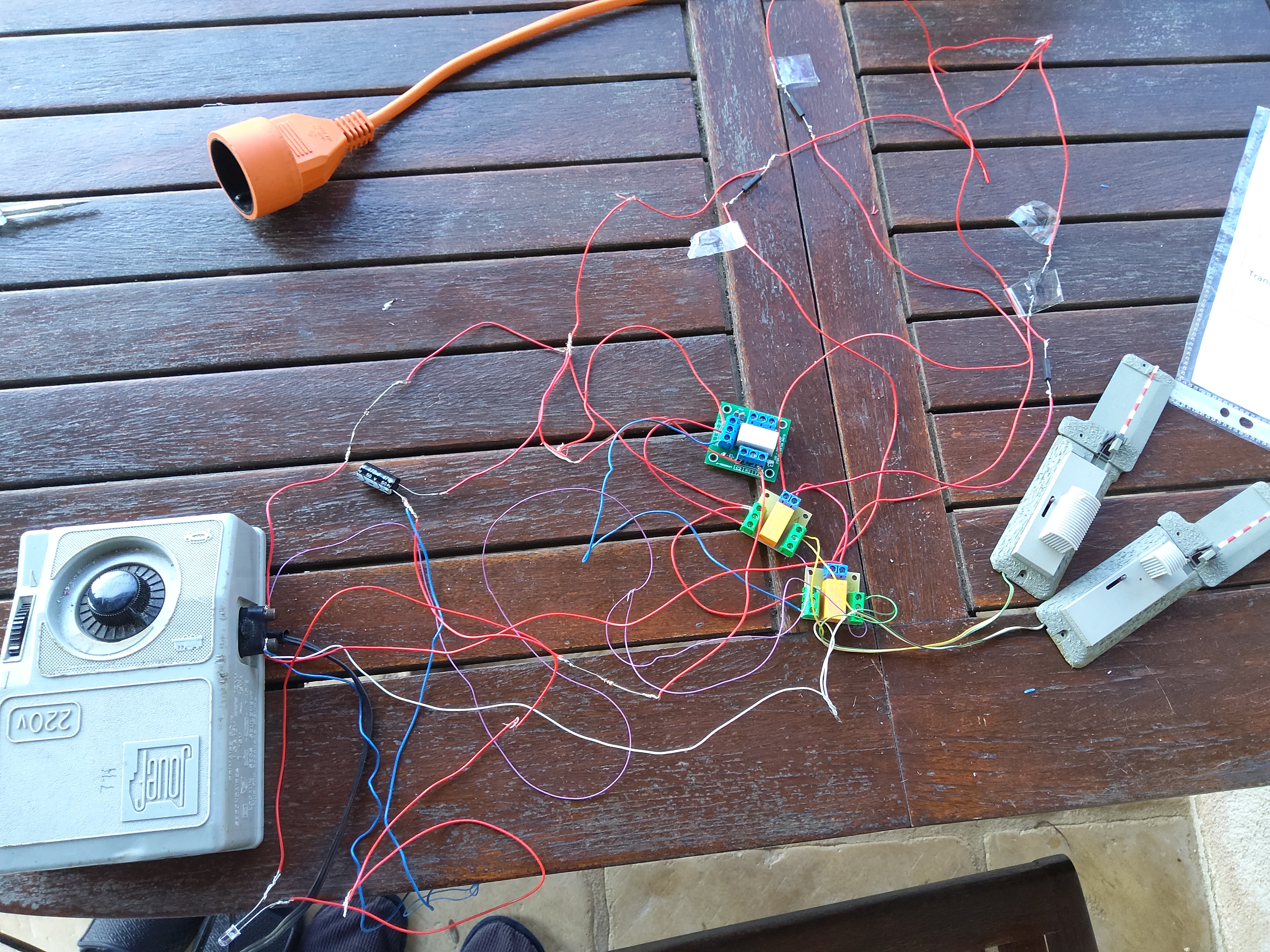

Je reviens vers toi après avoir testé ton schéma.
J ai eu 2 problèmes
La led clignote lorsque le passage à niveau est levé. Je pense qu il faudrait le contraire ,c est à dire clignotée lorsque la barrière est baisėe.
Autre problème plus inquiétant : au bout d un moment le condensateur a fumer ,j ai tout arrêter, fin des tests.
Existe t il une autre solution pour alimenter ce passage à niveau, peut-être une alimentation moins puissante ? j ai fait le test avec un transfo jouef en 16v.
Bonne année
Michel

[jc59]

Bonjour Michel,

Meilleurs voeux pour cette année 2025

Pour inverser l'état de la led, tu peux la brancher sur la sortie R2 au lieu de T2.

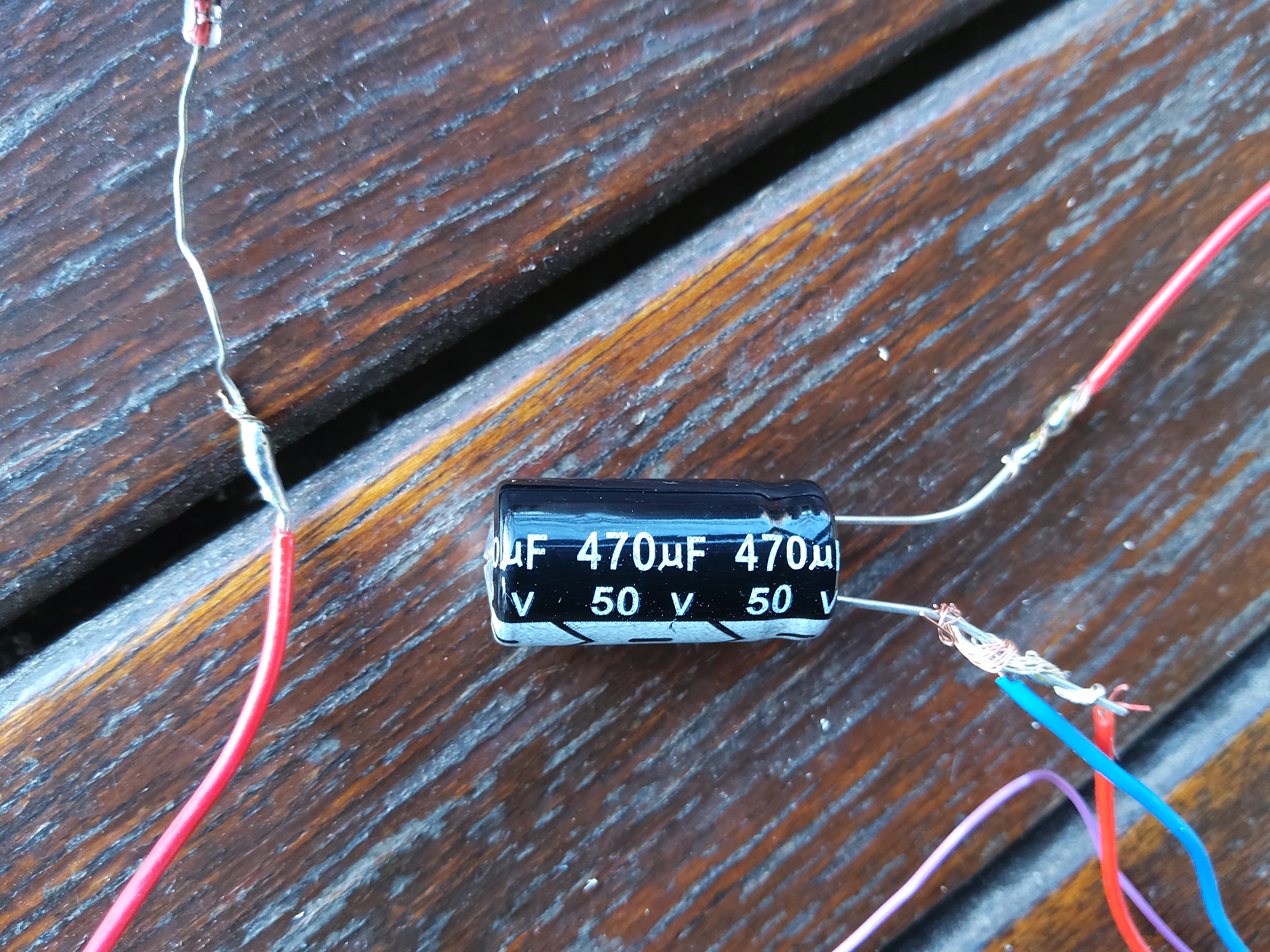

Le condensateur est effectivement HS (fond gonflé). Il a été branché à l'envers ou soumis à une tension alternative. Le + du condensateur (fil le plus long et/ou opposé à la bande notée - sur son côté) est à relier à la cathode (bague) de la diode, ce qui semble correct sur ton montage.
Quelle diode as-tu utilisée ? On voit mal sur la photo, mais ta diode semble être du genre 1N4148, qui est peut-être HS. Un modèle du type 1N400x (1N4001 à 4006) devrait convenir.

Pour cette alimentation continue (fils rouge et noir), tu peux utiliser une alimentation 12 V DC de ce genre Lien et supprimer diode et condensateur.

Jean-Claude

[Mm83]

Bonsoir
Le condensateur a effectivement été soumis à une tension alternative ( le 16v de la sortie accessoire du transfo jouef)
Par ailleurs la diode est bien une 1N4148.

Pour simplifier je vais utiliser une alimentation 12v dc que j ai déjà acheté pour alimenter des petits lampadaires à led.
Bonne soirée
Michel

[Mm83]

Bonjour Jean-Claude

Pour finaliser mon passage à niveau je souhaite installer un module sonnore pour reproduire la sonnerie.

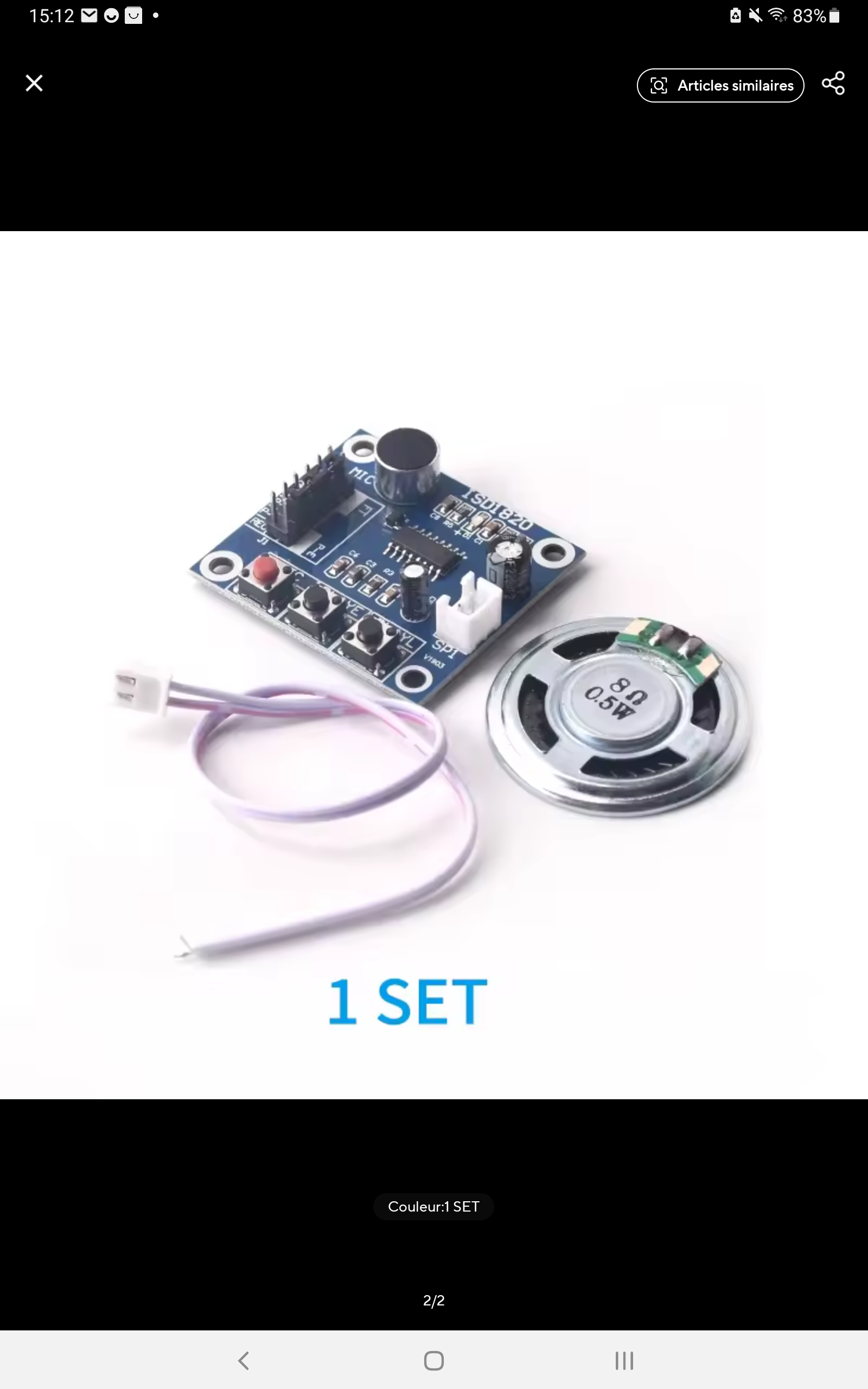

J ai vu le module sonore isd1820

La sonnerie doit être en même temps que les leds rouges clignotantes.

Peut tu me confirmer que le module sonore doit être connecté comme la led c est à dire en T2 avec resistance pour le plus et au moins de l alimentation?
Bonne après-midi
Michel

[PaulXpress]

Jean-Claude,

Ci-joint la doc de l'ISD1820, ça évitera de chercher.

Enregistreur vocal ISD1820.pdf

(298.45 Kio) Téléchargé 27 fois

Si tu as des questions n'hésite pas.
PS : mes meilleurs vœux pour cette nouvelle année.
