Bonjour,

Meilleurs voeux à tous les deux. Que cette année 2025 vous garde en bonne santé et vous apporte beaucoup de satisfactions à faire rouler vos petits trains

Merci Jean-Paul pour la doc

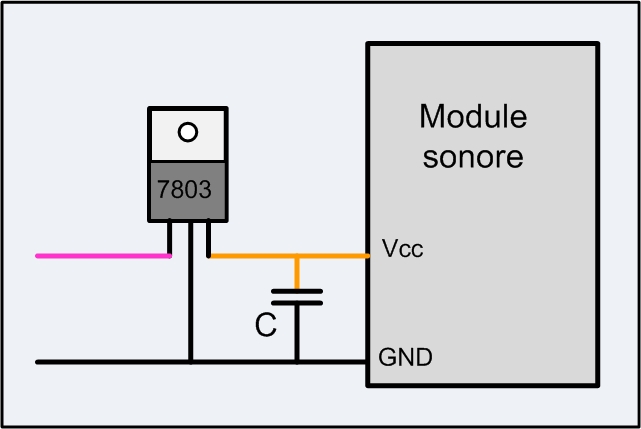

Oui, Michel, tu peux alimenter ton module sonore en parallèle avec la led si tu souhaites les activer en même temps. Mais ce module demande une alim en 3,3 V. Il faut donc intercaler un régulateur de tension du type 7803 de ce genre : Lien

Le condensateur C est un 100 nF (nanoFarad), céramique de préférence, dans ce cas tu peux trouver la notation 104, c'est à dire 10 suivi de 4 zéros, soit 100 000 pF (picoFarad)

Jean-Claude

[PaulXpress]

ISD1820 est un enregistreur vocale, il ne suffit pas simplement de l'alimenter pour diffuser le son préenregistré, il faut également soit fermer le contact PLAYE pour une lecture unique du son ou PLAYL pour une lecture continue (en boucle).

[jc59]

Effectivement, ces actions d'enregistrement ou de lecture se font en appliquant un niveau haut sur les entrées correspondantes, en les reliant au + alim.
Pour lancer automatiquement la lecture avec le PN, il devrait suffire de brancher un interrupteur en parallèle avec le bouton poussoir (ou entre une borne et l'alim Vcc)

Jean-Paul, si tu utilises ce module, peux-tu étudier la faisabilité d'une soudure et l'indiquer à Michel ?

[PaulXpress]

Je les utilise bien mais de façon détournée, en fait ils ne me servent que d'ampli local (Feed Through), j'ai supprimé le micro et réalisé une connexion sur la sortie son du PC en passant par un filtre. Je peux ainsi déclencher mes sons avec RocRail et les modifier à volonté. Le son étant en mono, je peux même lire deux sons différents en simultané, un sur la voie de droite, l'autre sur la voie de gauche.

phpBB [video]

Comme tu l'as dit pour déclencher la lecture en continu, il suffit simplement de relier P-L à VCC (+).

[Mm83]

Bonsoir
Merci pour vos précieuses informations.
Après avoir reçu le module je reviendrai vers vous pour plus de précisions ou schémas.
Bonne soirée
Michel

[Mm83]

Bonjour Jean-Claude

Je vais avoir besoin à nouveau de ton aide pour mon passage à niveau et les ils.

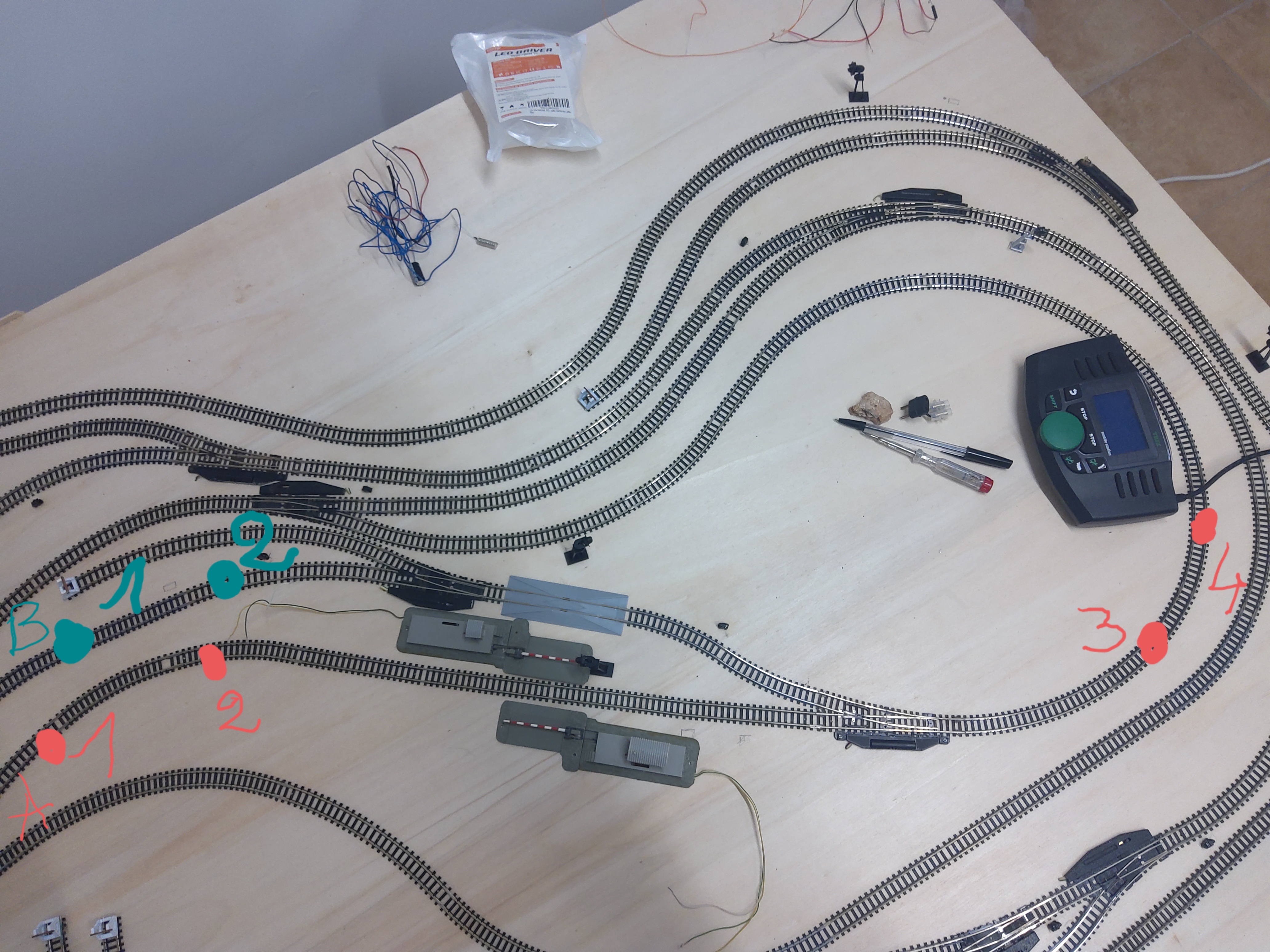

J ai joints une photo de mon réseau pour faciliter une meilleure compréhension.
Initialement j avais prévu 4 ils (en rouge) sur la voie A pour le fonctionnement du passage à niveau.
Je souhaite que le passage à niveau fonctionne également lorsqu’un train est sur la voie B et rejoint la voie A.
J imagine qu il faut rajouter des ils sur la voie B représentés par les points 1 et 2 en vert. Peux-tu me le confirmer ?
Pourrais-tu me faire un schéma pour la connexion des nouveaux ils à prévoir?
Remerciements
Bonne soirée
Michel

[fondunorvégien43]

y a intérêt à avoir des rames courtes

[jc59]

Bonjour Michel,

Les ILS 1 et 2 (en vert) de la voie B ont le même rôle que ceux en rouge de la voie À. Leur contact fermé permet l'alimentation de la bobine d'un relais.
Tu peux donc brancher ces ILS, appellons les ILS1bis et ILS2bis, respectiment en parallèle avec les ILS1 et ILS2.

Jean-Claude

[Mm83]

Bonjour Jean-Claude

Merci beaucoup pour tes précisions.

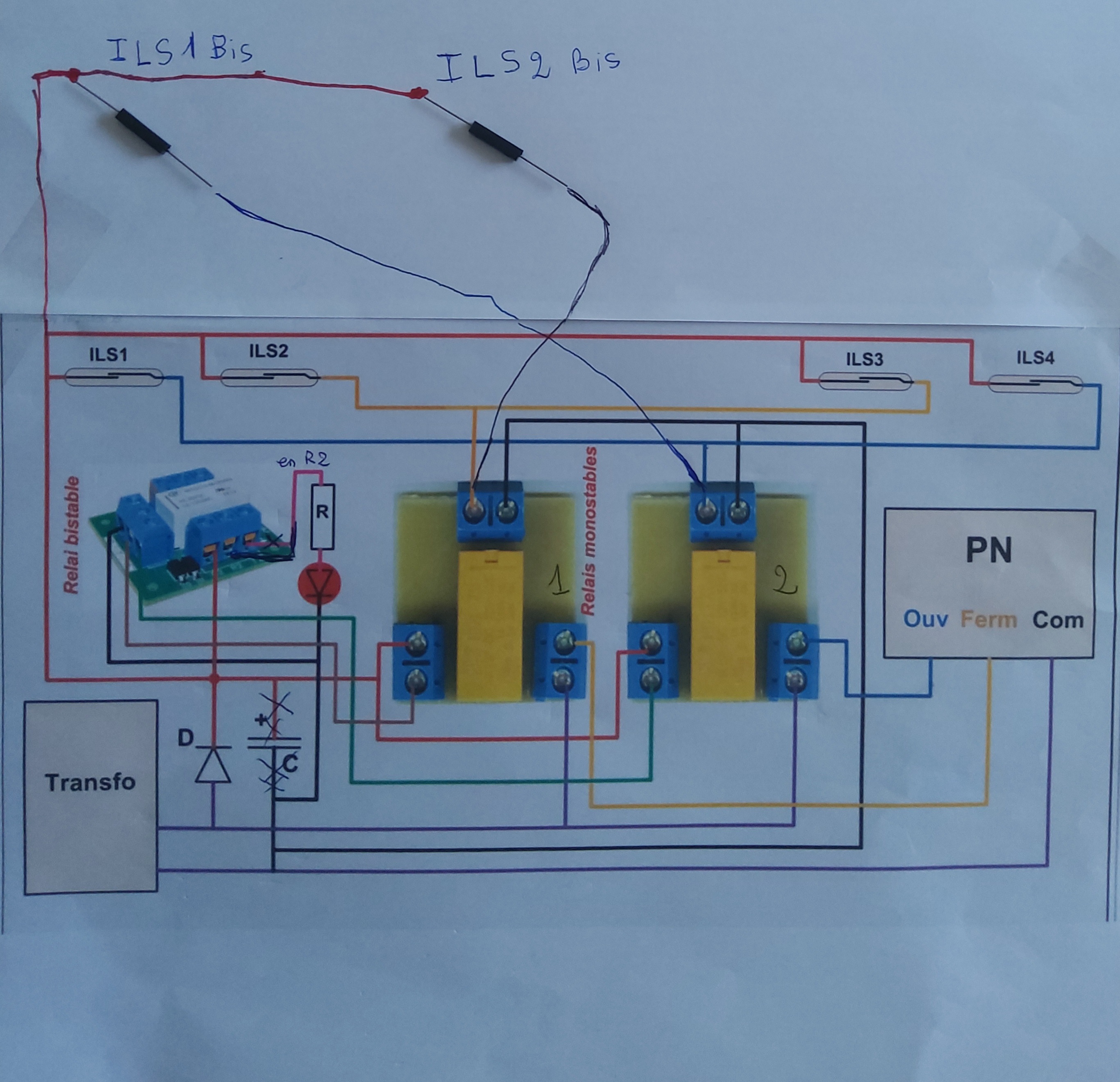

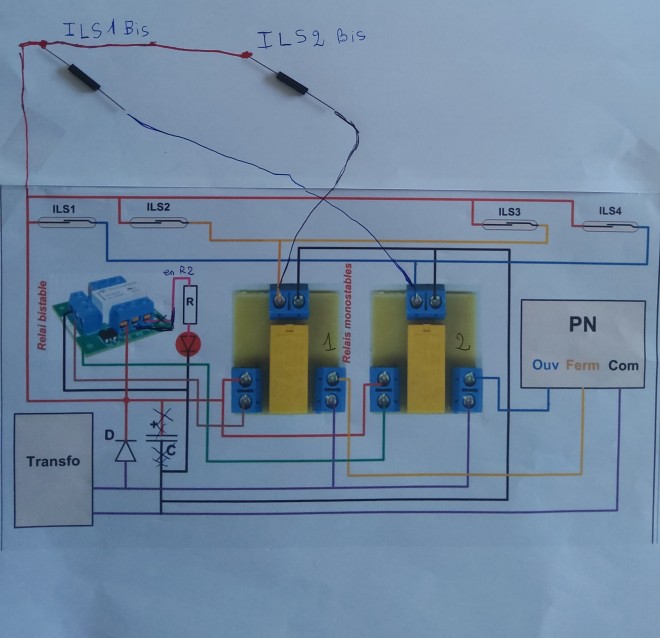

J ai complété ton schéma en rajoutant les ILS bis.
Leurs connexions te semblent t elles correctes?

Bonne journée
Michel

[jc59]

Oui, c'est correct pour les ILS.

Je vois que tu as coché les connections du condensateur. Si tu utilises une alim séparée, il faut supprimer la diode et le condensateur mais aussi la liaison du fil noir avec le fil violet du bas. Et tu branches cette alim aux fils rouge et noir (+ sur le rouge)
