Passage à niveau

[Mm83]

Bonjour Jean-Claude

Je reviens vers toi car je souhaite commander un aiguillage minitrix automatiquement sur le même principe que mon passage à niveau, avec des contacts reed.

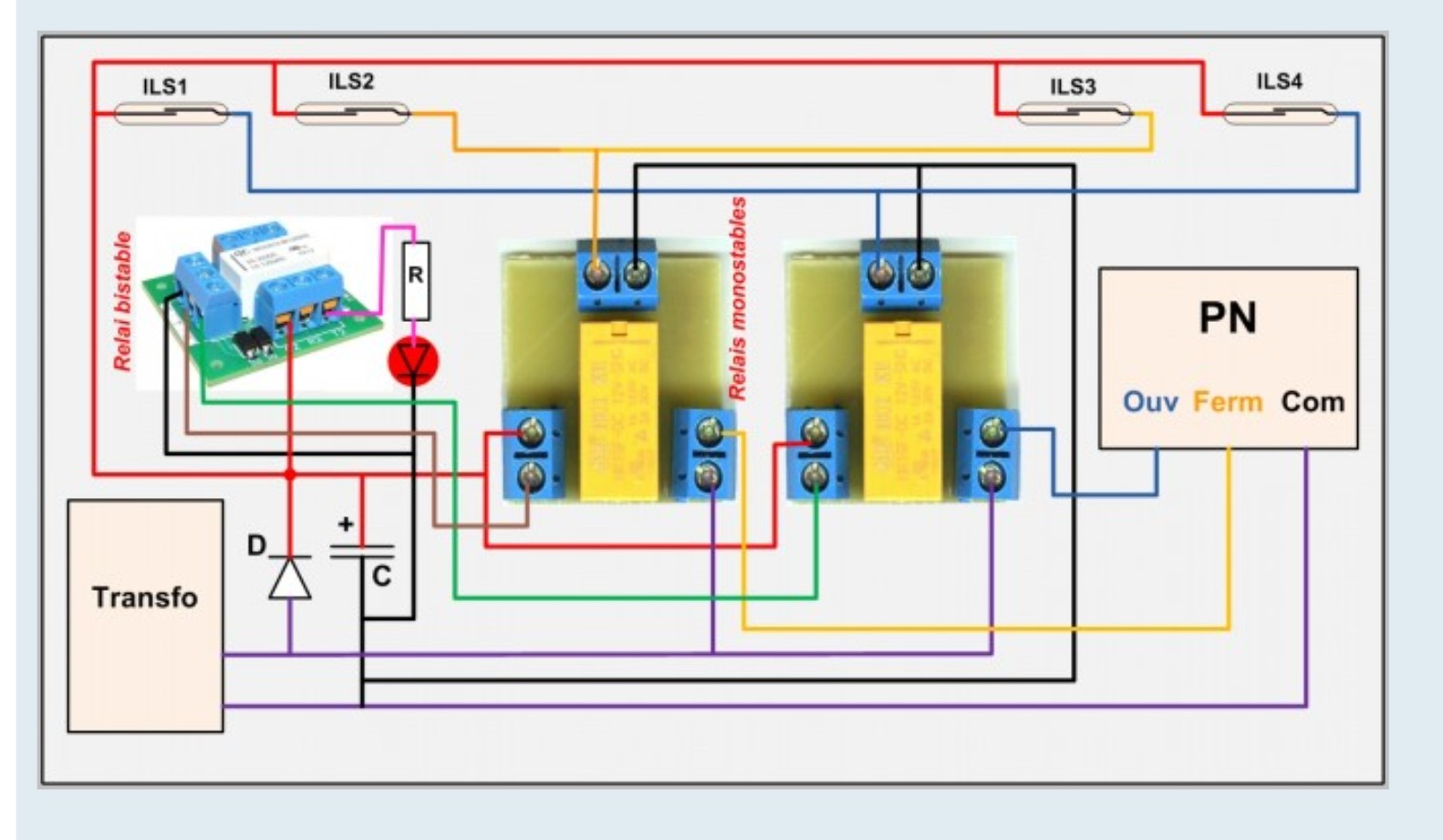

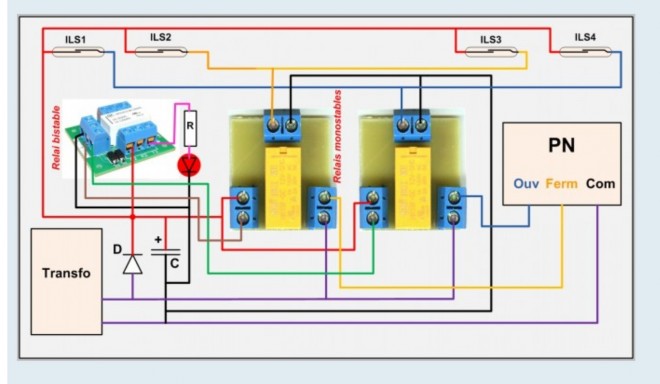

En reprenant ton schéma , je vais donc remplacer le PN par l aiguillage avec les mêmes connexions vers les relais monostables ainsi que la petite alimentation que tu m avais indiquée.

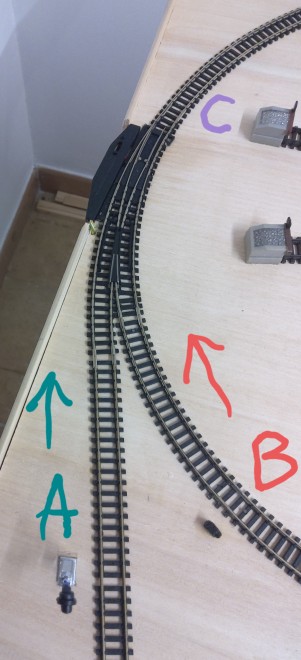

Concernant les ils : 1 sur la voie principale et 2 sur la voie déviée paraissent suffisants selon mes premiers tests.

Ce qui pose problème ce sont les 2 signaux à leds ( verte et rouge) qui devront changer de couleur en même tant que l aiguillage.

Comment connecter ces 2 signaux ?

Le relais bistable est il nécessaire puisqu il n y a plus la led clignotante ?

Bonne soirée
Michel

[jc59]

Bonsoir Michel,

Il faudrait vérifier si les leds de tes signaux sont câblées en anodes communes ou en cathodes communes.

Sinon, pour le principe, il faudra effectivement garder le relais bistable pour garder la mémoire et alimenter ces feux, puisque les aiguillages n'auront reçu que des impulsions pour leur déplacement.
Une led sera alimentée par la borne R2 et l'autre par la borne T2.

Jean-Claude

[Mm83]

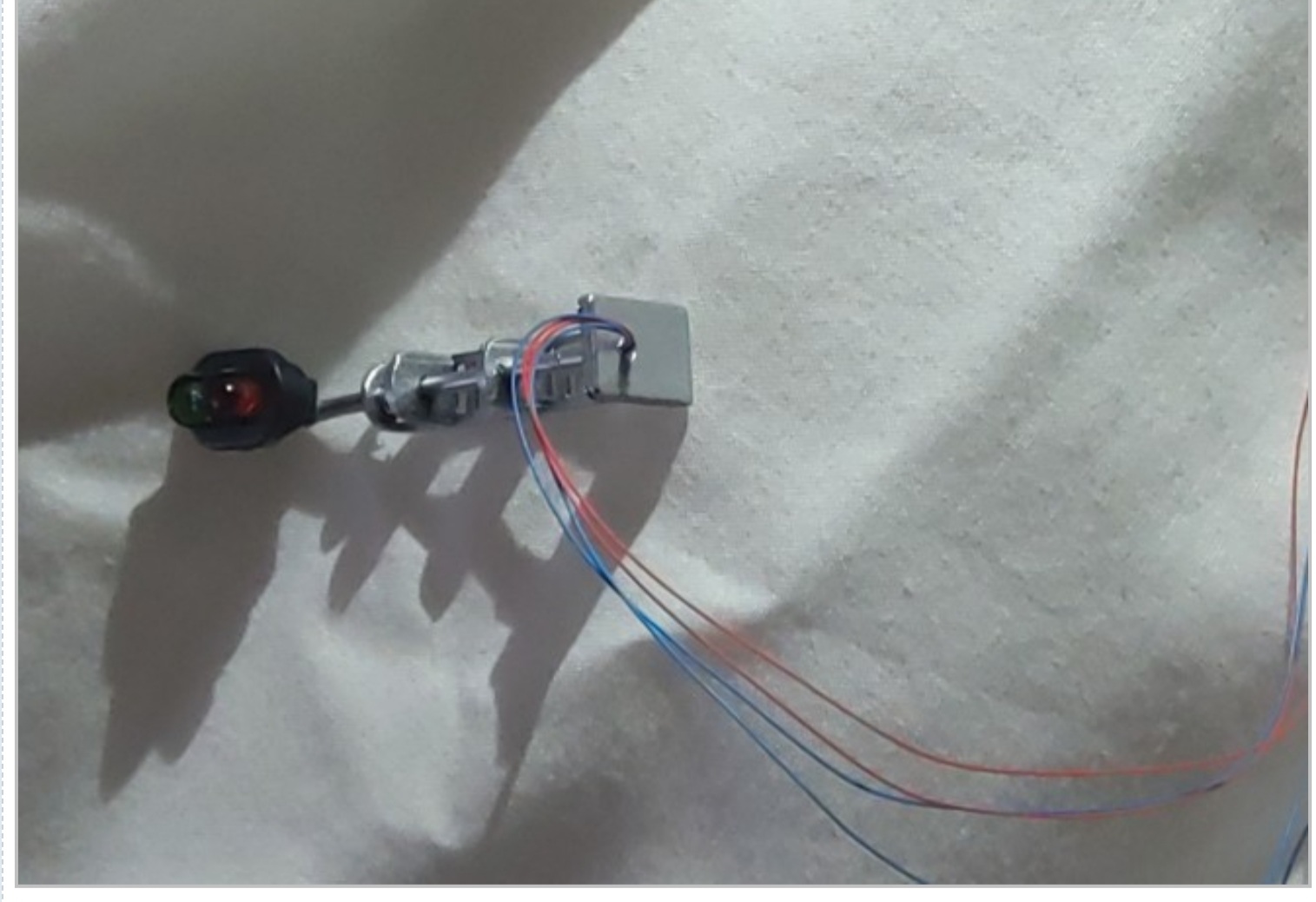

Le grand signal a une anode et cathode séparée et le signal nain en anodes communes.
Donc précisément comment tu connectes les 2 signaux ?

[fondunorvégien43]

vous êtes vaches les gars
sur une photo il y a trois fils sur l'autre 4 et en plus ils n'ont as la même couleurs

comment voulez vous que je comprenne ?

[jc59]

Bonsoir,

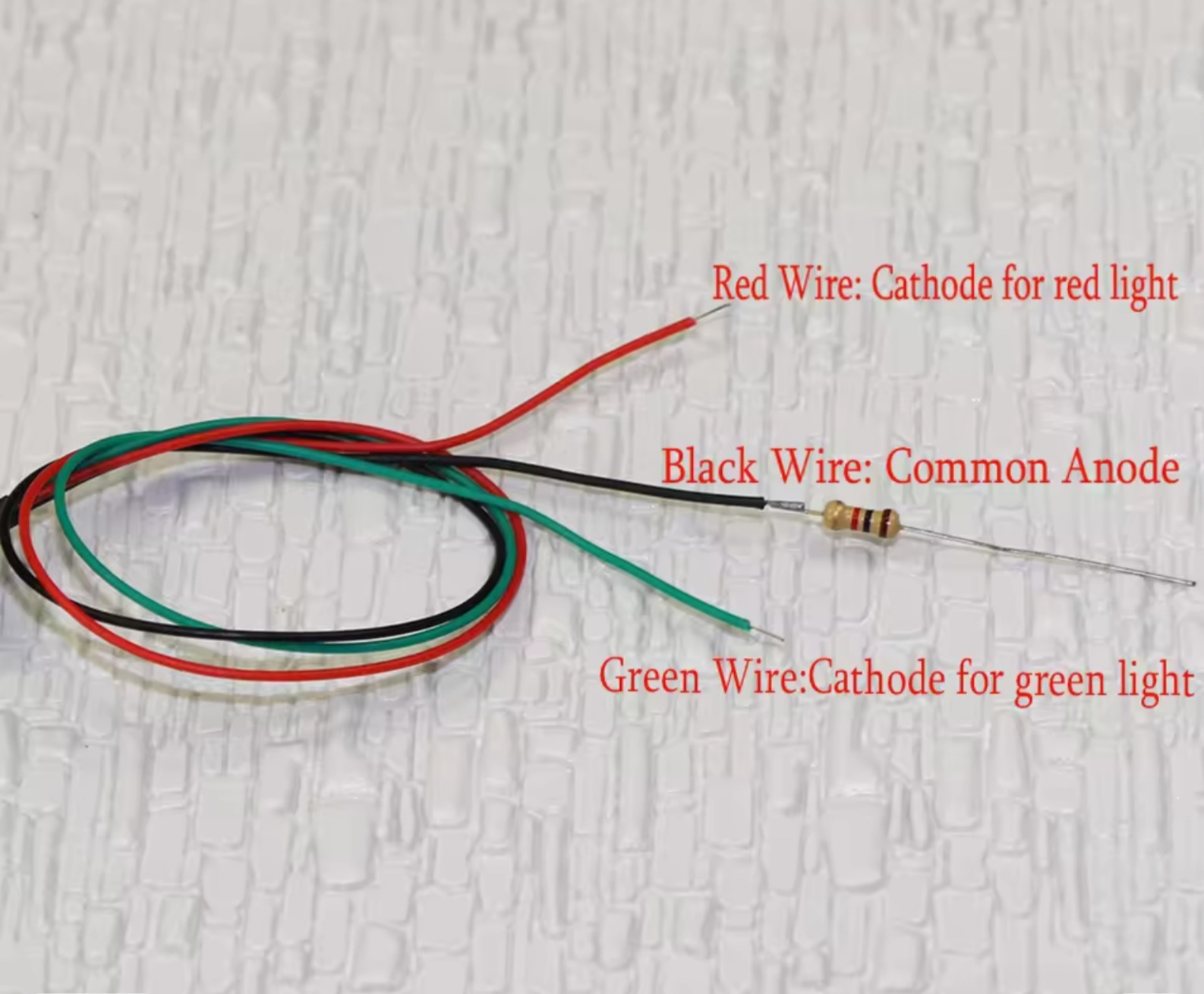

Le signal nain à anodes communes va imposer le montage :
Tu relies la résistance au + de l'alim. Le - de l'alim ira au point C2 du relais.
Chacune des cathodes (fils rouges et vert) ira aux points R2 et T2.

Le grand signal est livré avec les fils des deux leds accessibles, tu le configures comme le premier : les deux anodes (fils rouges) sont reliés ensemble à une résistance de 1kΩ en série dont l'autre patte va au + de l'alim. Le - de cette alim va au point commun C2 du relais.
Chacune des cathodes (fils bleus) ira aux points R2 et T2.

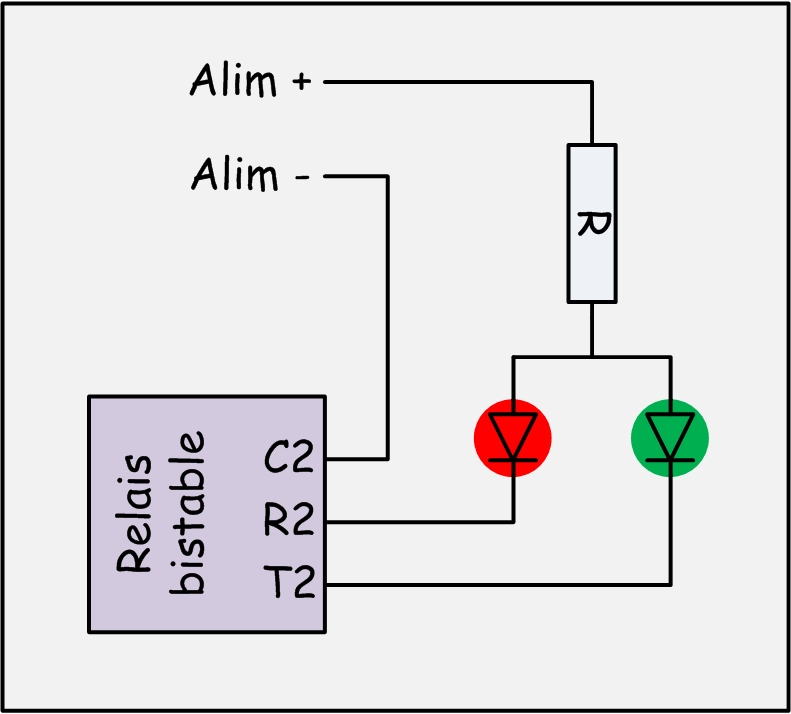

Le schéma concernant ces signaux serait :

Jean-Claude

Édit : Je précise : quand j'avais écris C,R et T, Je parlais en général des points commun, repos et travail des contacts de sortie du relais, avec l'indice 2 si tu utilises cet inverseur 2. J'ai corrigé pour qu'il n'y ait pas de confusion avec la commande.

[Mm83]

Bonjour Jean-Claude

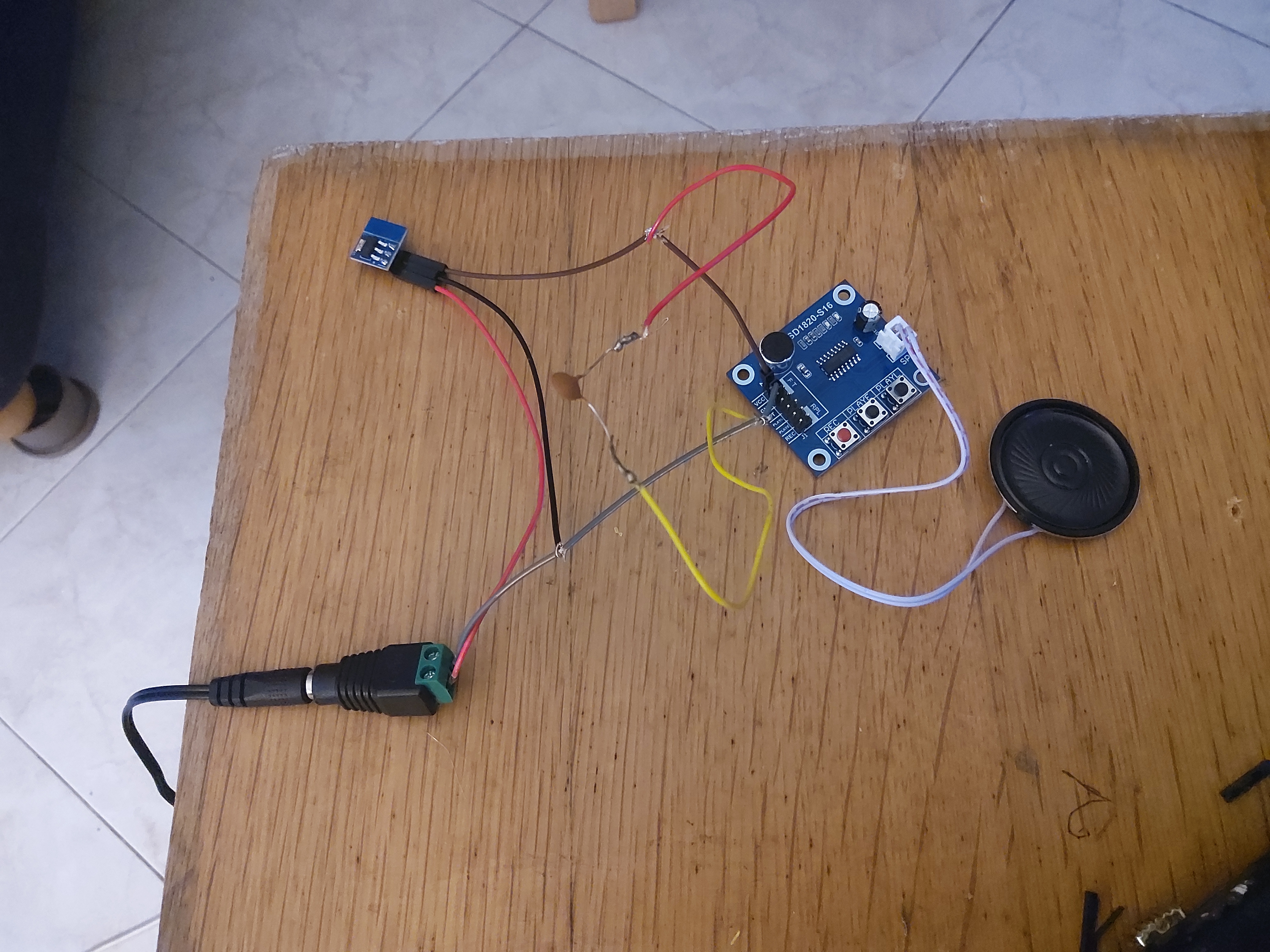

Je viens de tester mon module sonore sur la base de ton schéma :

Résultat le condensateur à fumer ainsi que le régulateur de tension.

As tu une idée du problème ?

Bonne soirée

[Mm83]

Petite précision sur le régulateur de tension il y a 3 fiches vin /out / gnd

J ai connecté le fil marron entre vcc du module à vin du regulateur
Et j ai connecté le fil rouge entre gnd du régulateur et le plus de l alimentation
J ai aussi connecté le fil noir entre out du régulateur et le fil gris

Michel

[jc59]

Bonjour Michel,

Quel régulateur de tension as-tu utilisé ? Le module Fasizi dont on a parlé à la page précédente ?
Dans ce cas ton câblage n'est pas bon.

Vu de face, tu as effectivement les bornes Vin, OUT et GND.

En imageant un peu les expressions :
- Le + de l'alim alimente le régulateur en Vin
- La sortie OUT du régulateur alimente le module sonore en Vcc
- Le - de l'alim est relié à la borne GND du régulateur, ainsi qu'à celle du module sonore.

As-tu un multimètre ? En position Voltmètre DC, tu vérifies les tensions avant de passer à l'étape suivante :
- Sortie +/- de l'alim
- si elle est OK, tu branches le régulateur
- Si tu as bien 3,3 V en sortie entre OUT et GND, tu branches le module sonore

Jean-Claude

[Mm83]

Bonsoir Jean-Claude

Après nouveau test selon tes précisions, mon module sonore fonctionne.
Afin qu il fonctionne avec mon passage à niveau, si je reprends ton schéma, je pense qu il convient de connecter le plus du module sonore ( vin) au relais bistable en R2 ( comme la led clignotante) et le moins de ce module ( gnd) directement au moins de l alimentation .

Relèves tu une erreur de ma part ?

Ainsi je pense que le module sonore devrait fonctionner en même temps que la led clignotante.

Bonne soirée

Michel

[jc59]

Bonsoir Michel,

Après nouveau test selon tes précisions, mon module sonore fonctionne.
Bonne nouvelle

... Connecter le plus de l'ensemble module sonore et son regulateur ( Vin du régulateur ) au relais bistable en R2 ( comme la led clignotante) et le moins de ce module ( gnd) directement au moins de l alimentation ...

Bonne soirée

Jean-Claude
