Alimentation aiguillage minitrix

[jc59]

As-tu essayé de modifier la sensibilité (potentiomètre bleu) ?

[Mm83]

Oui même en modifiant le potentiomètre,lorsque les 2 capteurs sont connectés ,un seul fonctionne .Alors que chaque capteur connecté seul fonctionne parfaitement.
Michel

[jc59]

Bonjour Michel,

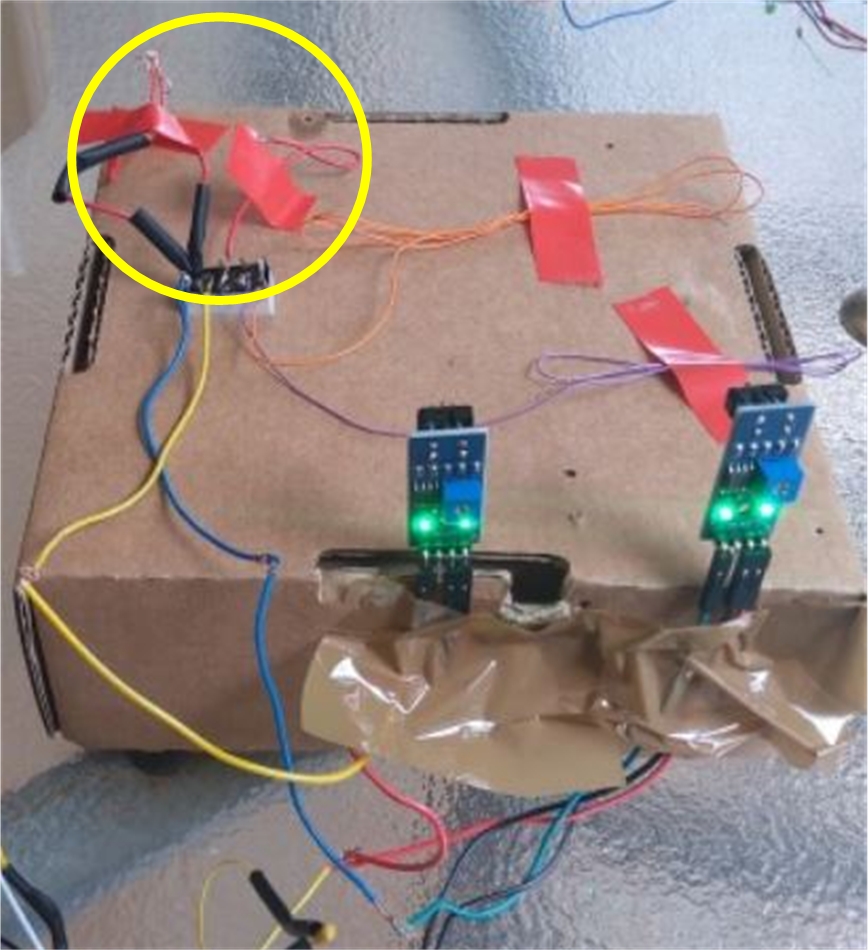

Quels sont ces composants que j'ai entourés en jaune, qui semblent être des leds ?

Les fils jaune et bleu sont apparemment les sorties de tes modules. Celles-ci seront reliées aux bobines du relais (non présent pour l'instant) et aux diodes de roue libre (bien s'assurer du sens) dont le point commun ira au + 12 V.

Déconnectes ces fils jaune et bleu (au niveau des épissures) et refais les essais.

Jean-Claude

[Mm83]

Bonjour Jean-Claude

Concernant le test des capteurs .Si je déconnecte les fils jaune et bleu ,ou même l un des deux du relais bistable alors les 2 capteurs fonctionnent correctement.

Le moteur de l aiguillage semble HS car connecté à un bouton poussoir et au transfo il ne réagit pas normalement. Il fonctionne une fois et ce bloque et chauffe un peu.
Michel

[Mm83]

Petite précision lors de mes essais des capteurs ir ,l aiguillage minitrix a été alimenté en 12 dc. N est ce pas une erreur que de l alimenter en courant continu ?
Michel

[Mm83]

Concernant le test à froid avec l ohmmètre, aiguillage en butée dans une position ,puis dans l autre, je trouve 0 et 1
Michel

[Vaporiste]

Petite précision lors de mes essais des capteurs ir ,l aiguillage minitrix a été alimenté en 12 dc. N est ce pas une erreur que de l alimenter en courant continu ?
Michel

Aucune importance

_______
Claude

[Mm83]

Bonjour Jean-Claude
N y aurait il pas une possibilité de soumettre l aiguillage minitrix à une simple impulsion ?
Il y aurait moins de contraintes pour cet aiguillage et cela me rassurerai de ne pas le laisser alimenter en permanence.
Michel

[efel]

Bonjour Michel,

Quels sont ces composants que j'ai entourés en jaune, qui semblent être des leds ?

download/file.php?id=165312&mode=view/C%C3%A2bl%20d%C3%A9t%20IR.jpg

si tu ne réponds pas aux questions, il est difficile de t'aider

[Mm83]

Bonjour
Effectivement ce sont des leds mais à côté de mon essai, donc non connectées.dans le rond jaune ,on aperçoit le relais bistable avec un fil rouge qui part de 1 et 2 ( fil déconnecté lors du dernier essai)
Michel
