Fabrication personnelle de caténaire

[Rollang]

Bonjour à tous.

Je post dans la rubrique débutant pour cette réalisation de caténaire, vous m'en direz ce que vous en pensez et vos idées sont les bienvenues.
Voilà, j'envisage comme expliqué sur un autre post de faire circuler une 2D2 5500 sur mon réseau, et pour moi, une machine électrique doit circuler sous caténaire, et fonctionnelle de surcroit.....

Premier essai, création d'un segment de 325 millimètres, ce sera je pense ma "base" pour les partie en alignement, en courbe, je pense descendre vers 250 millimètres ( j'ai des courbes R1200 )

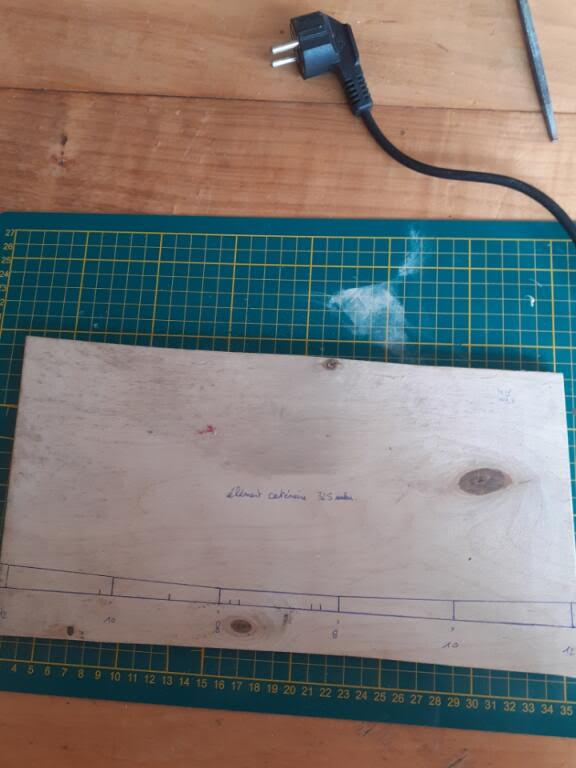

Première étape, le tracé sur une planchette de contre-plaqué.

[Rollang]

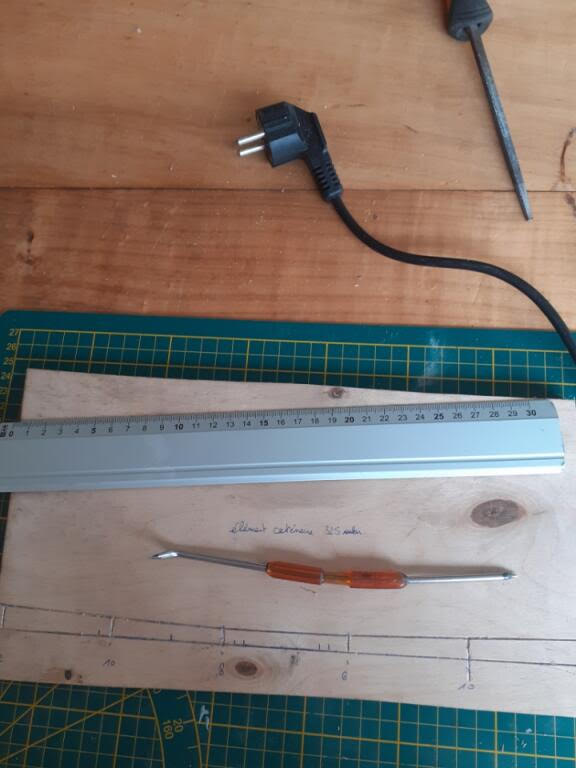

Deuxième étape, je réalise un léger sillon dans le bois, pour "incruster" le fil de laiton

[Rollang]

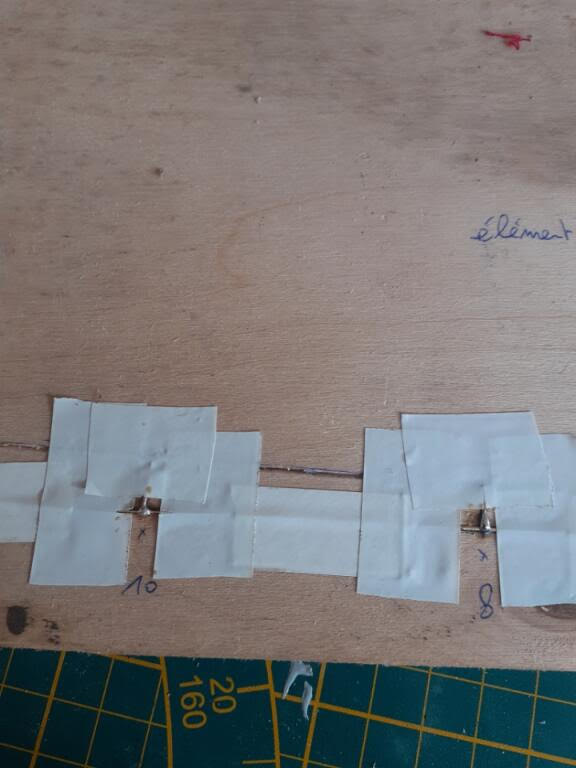

Troisième étape, j'immobilise avec de l'adhésif les élément à souder, dans un premier temps le fil de contact et les pendules....

[Rollang]

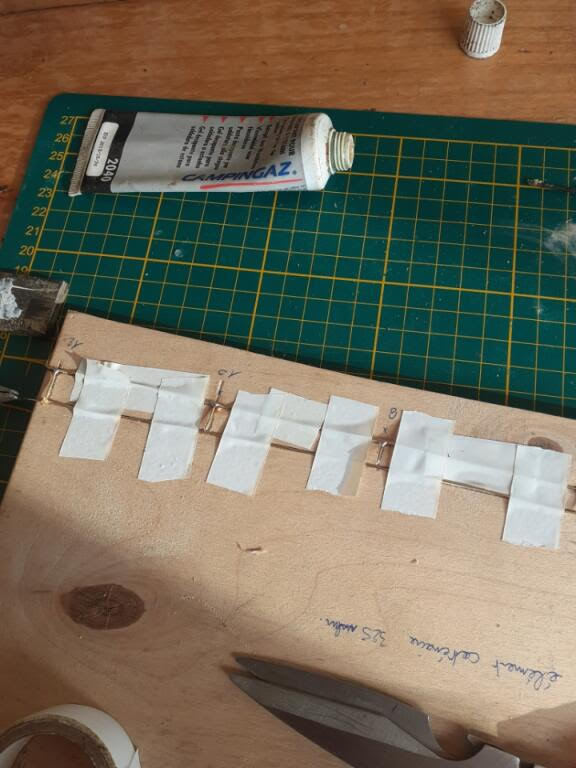

Quatrième étape, flux décapant et soudure à l'étain

[Rollang]

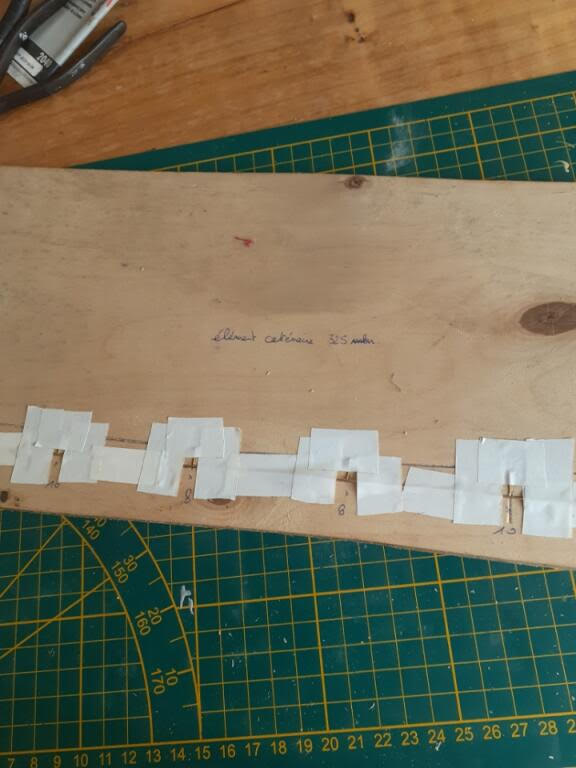

Je renouvelle l'opération pour le cable porteur

[Rollang]

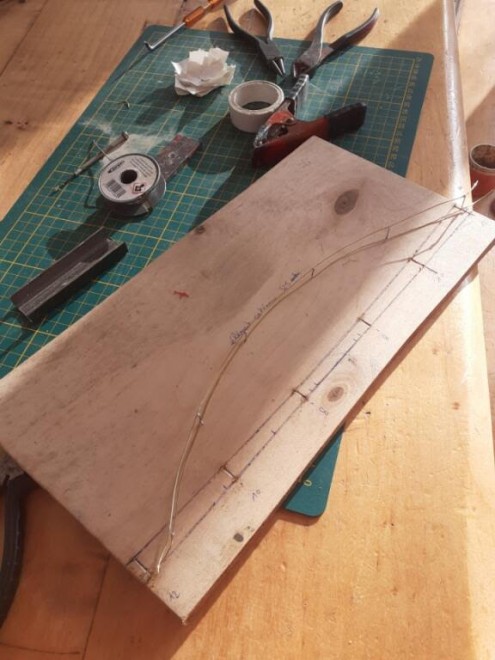

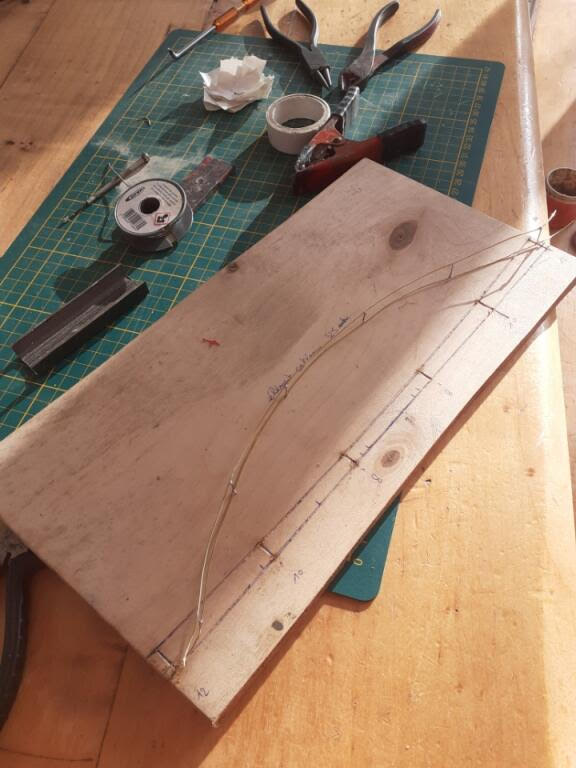

Un coup de lime au niveau du cable de contact au droit de chaque soudure pour que le panto n'accroche pas. Bizarrement, ça s'est cintré quand j'ai retiré l'adhésif....Pourquoi?

[Rollang]

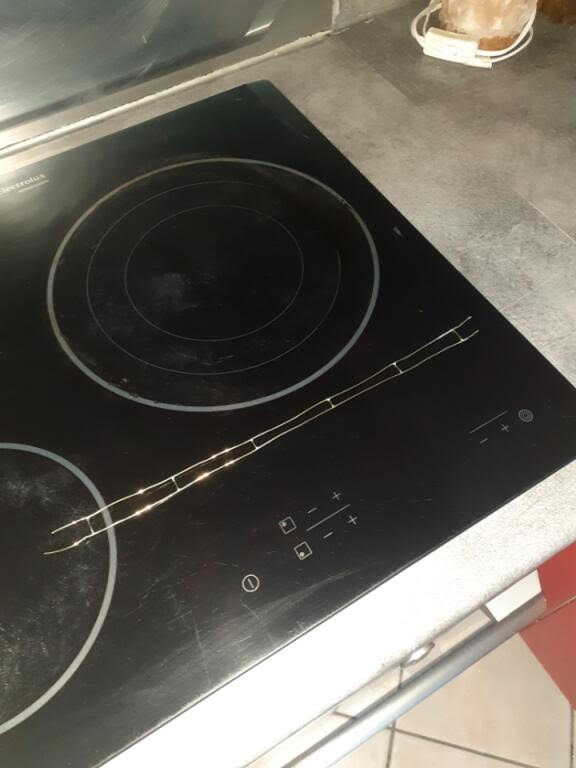

Je peux le redresser, ce n'est pas sous "tension". Bon, une fois les outils et planchette prêtent, j4ai mis environ 30 minutes pour cet élément de 325 millimètres. La voie principale du réseau fait 16,5 mètres de développement.....

[fondunorvégien43]

A mon avis tu as intérêt à faire un gabarit sérieux et bloquer tes fils avec des cales en bois , ton adhésif c'est du bricolage.
Et tu commences tes soudures au milieu , une à droite une à gauche , une en haut une en bas , une en haut une en bas pour répartir la chaleur .

et tu mets un bout d'éponge humide de chaque côté de tes soudures pour éviter la propagation de la chaleur , d'où la déformation .

[Rollang]

Merci pour tous ces conseils. Par ailleurs, j'ai utilisé du fil laiton de 0,8, c'est gros, je vais tenter l'expérience avec du fil plus fin, il y a du 0,4 dans le magasin de bricolage du village, j'irai en chercher demain....

[pat9556]

Bonjour

Décapod propose des gabarits pour la réalisation de caténaire! 25kv Il y a aussi des poteaux et même de la gamme pour les voies de service.

https://www.decapod.fr/480-gabarit-de-p ... m-ho-.html
