Zone d'arret associé à un signal

[aFELIX]

Bonjour,

J'ai ressorti de mon grenier un vieux réseau JOUEF (démonté) que je voudrais reconstituer pour mes petits enfants
................et pour moi !

Je veux associer un feu signal Rouge et Vert avec un rail interrupteur.
Vert le train passe, Rouge il ...........s'arrête
Je possède des contacteurs JOUEF 9892
Je me rappelle que le fil rouge va sur le plot rouge, le fil vert sur le plot vert ( cela vous rappelle rien ? )
du contacteur et sur la vis sur le côté du contacteur ont branche UN fil qui se branche au transfo.
mais je ne me souviens plus des branchements avec le rail interrupteur et le fil contact qui amène le jus au signal
Principalement au niveau des petits plots blancs

Ce matériel est très ancien mais peut être que parmi vous il y en aurait un qui a de la mémoire ou un autre qui soit beaucoup plus doué que moi en branchement électrique

Cordialement

[Le Basque]

Bonsoir à Felix et bienvenue sur le forum !...

[Le Basque]

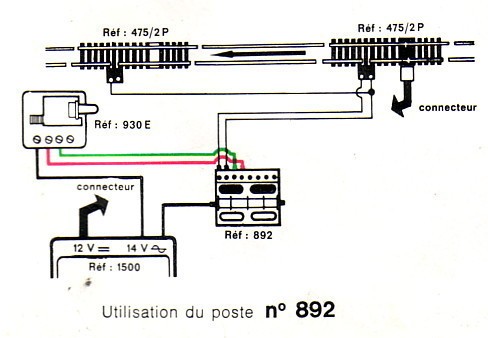

Notice du constructeur, Jouef, que l'on peut trouver encore de nos jours. On voit que le "jus" du signal provient de la prise "accessoires" du transformateur.

Y a pas plus simple !

[aFELIX]

Merci Le Basque,
Plus sympa tu meurs................

Ce soir je vais chanter une bonne dizaine de fois " De Pampelune jusqu'à Bayonne "



Merci beaucoup
