Neuvic en II métrique

[jeanluc4343]

Quelques points sont à surveiller
.....
- Ussel-gare possède une cheminée de salle d'attente côté voie (en plus de celle du bureau côté cour ?).

Le fichier joint 1gar_uss1.jpg n’est plus disponible.

.....

Neuvic possède également une cheminée salle d'attente côté voie ET une cheminée bureau côté cour

[jeanluc4343]

Quelques points sont à surveiller
...
2.- Les trois gares d’Espagnac, Mortier-Gumond et La Roche-Canillac sont semblables aux gares des deux autres lignes. Elles présentent toutes :
- des auvents de halle supportés par 4 poutres (au niveau des 2°, 4°, 8° et 10° des 11 chevrons) ;
- des parements d’abri en arc de cercle parfaits ;
- des parements de portes et de baies d’abri alternant pierres blanches (plus larges) et rangs de briques maçonnés. En revanche leurs linteaux sont constitués d'une seule pierre, et pas en pierres alternées avec des briques ;
...

Oui, car sur Juillac - La rivière, les linteaux sont effectivement constitués de pierres alternées avec des briques maçonnées.

Quelques points sont à surveiller
....
5.- Il existe aussi quelques exceptions notables, toutes sur les gares de la seconde catégorie :
- la halle de Neuvic est la seule à disposer de baies en partie haute sur son pignon ;
- la halle de St Pardoux est la seule à disposer d’une double porte sur son pignon ;


- le bureau de Sérandon est le seul à disposer d’une cheminée très ouvragée;

Sérandon 2.jpg

- Neuvic et Ussel-gare possèdent une cheminée de salle d'attente côté voie en plus de celle du bureau côté cour ;


- les plaques de gare ont parfois été apposées un certain temps (entre les deux guerres) au-dessus de la porte du bureau de certaines stations de 2° classe (Soursac, Espagnac, notamment)

Je crois que c'est tout pour les exceptions

[jeanluc4343]

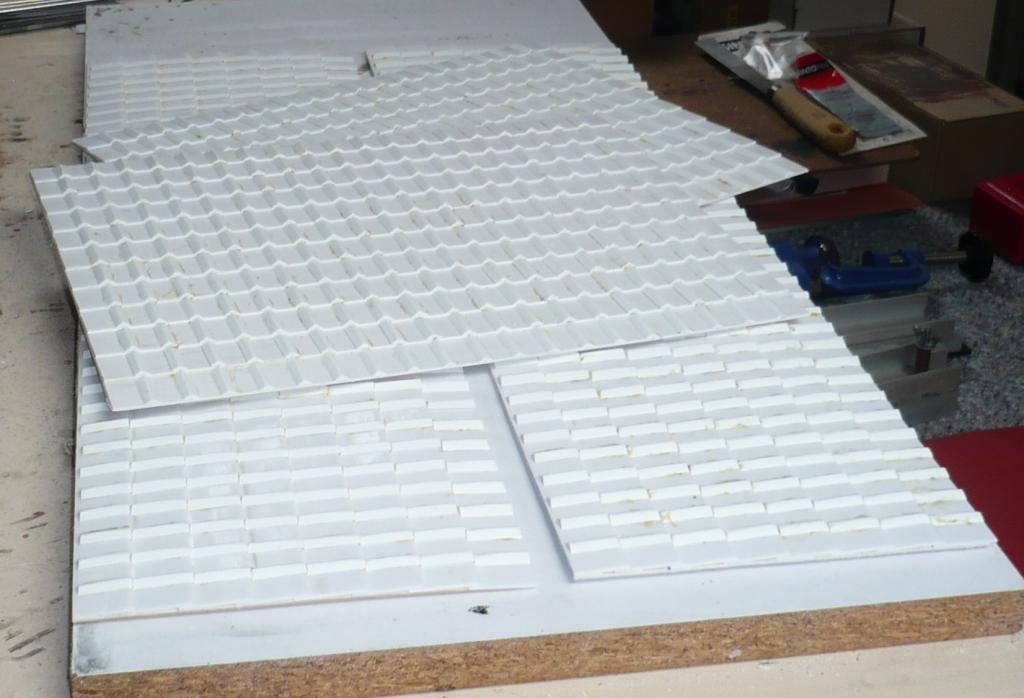

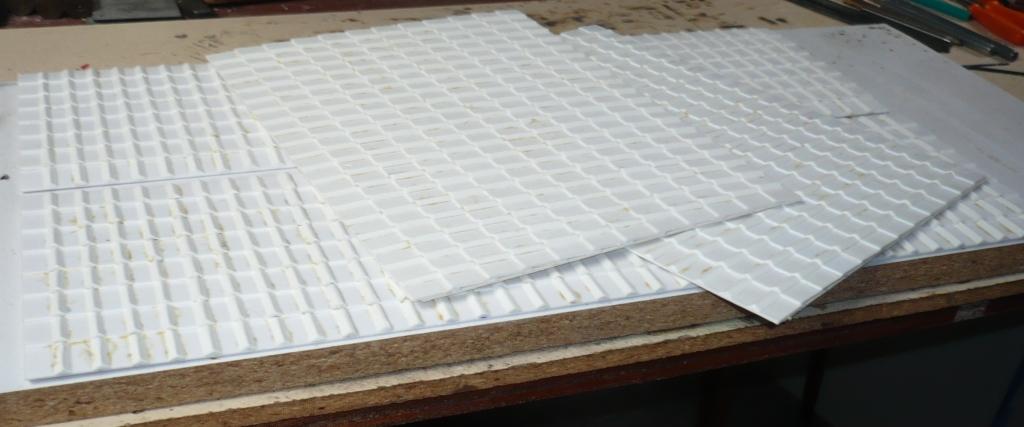

Voila les toitures :

Pour chacune, une plaque de base de 1 mm d'épaisseur sur laquelle sont collées des bandes de PVC dur de 20 mm de largeur sur 1 mm d'épaisseur + 1 bande de seulement 16 mm de largeur sous faitière. Des "biseaux" en PVC tendre découpés en forme de triangle rectangle de 2 mm de hauteur séparent les tuiles.
A la fin, un léger ponçage bande par bande adoucie la pointe supérieure du triangle pour "arrondir" les joints entre les tuiles.
Fastidieux, mais avec l'expérience, on finit par "fabriquer" environ 180 tuiles à l'heure !

[jeanluc4343]

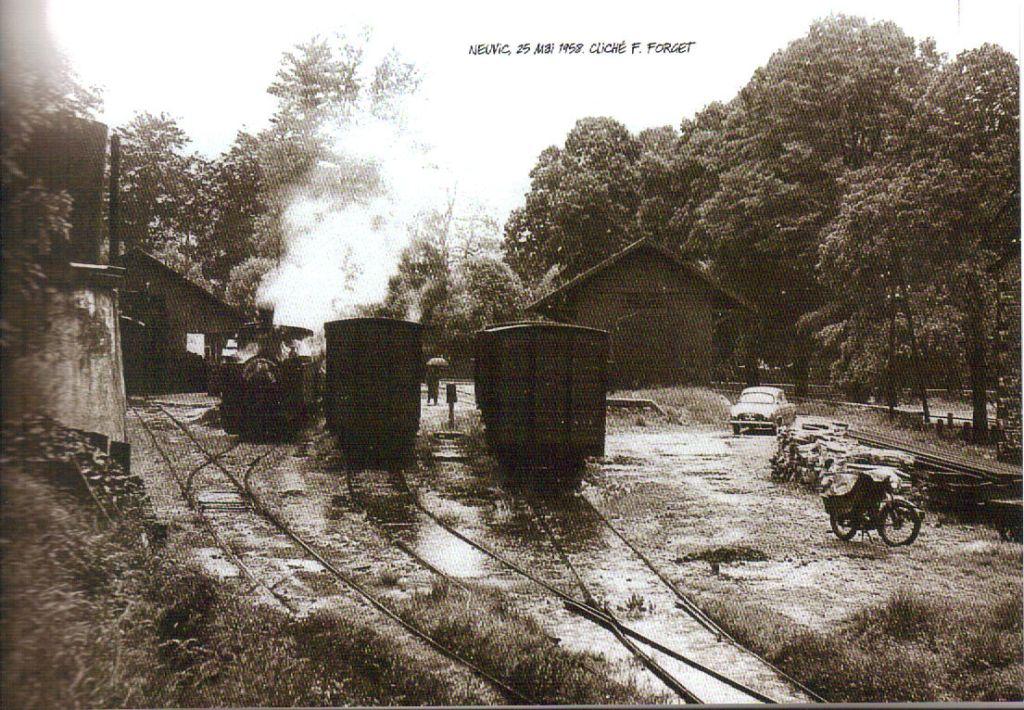

Sur ces vues publiées dans les ouvrages de M. Sorbier et C. Wagner (photo de F. Forget) on distingue assez bien les baies ornant le pignon de la halle de Neuvic et le "retour" de quai haut qui est bien situé côté voie (non l'inverse)

Avant d'entamer la réalisation des murs il faut décider de l'époque :

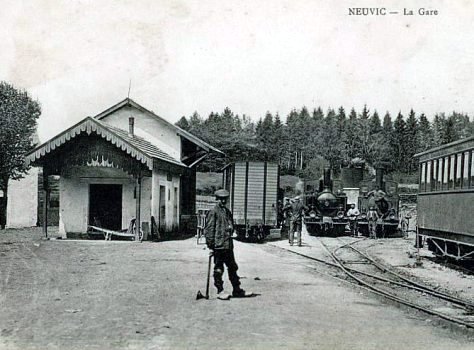

- de 1912 jusqu'au milieu des années 30 : abri ouvert, cheminée de salle d'attente, parements de toiture d'abri-bureau, arrivée électrique en pignon de halle, etc. Mais aussi, pas de voie en tiroir sous les sabots du bucheron !

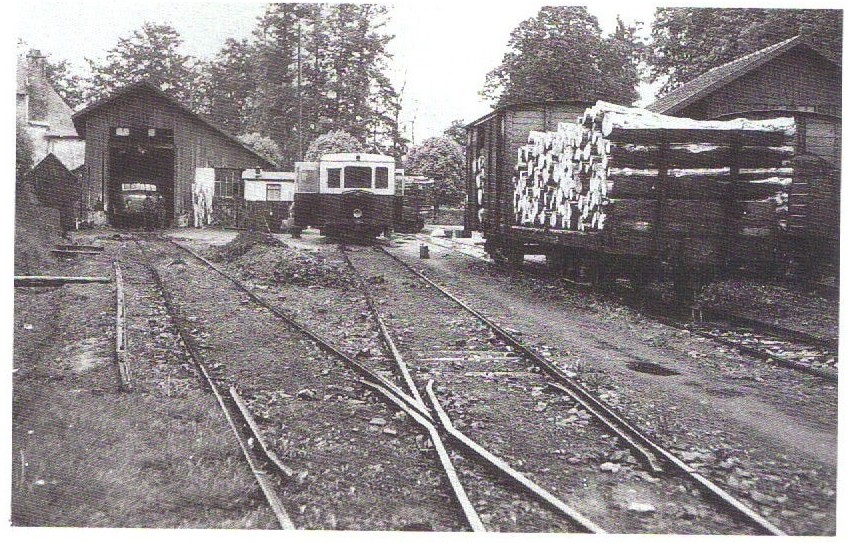

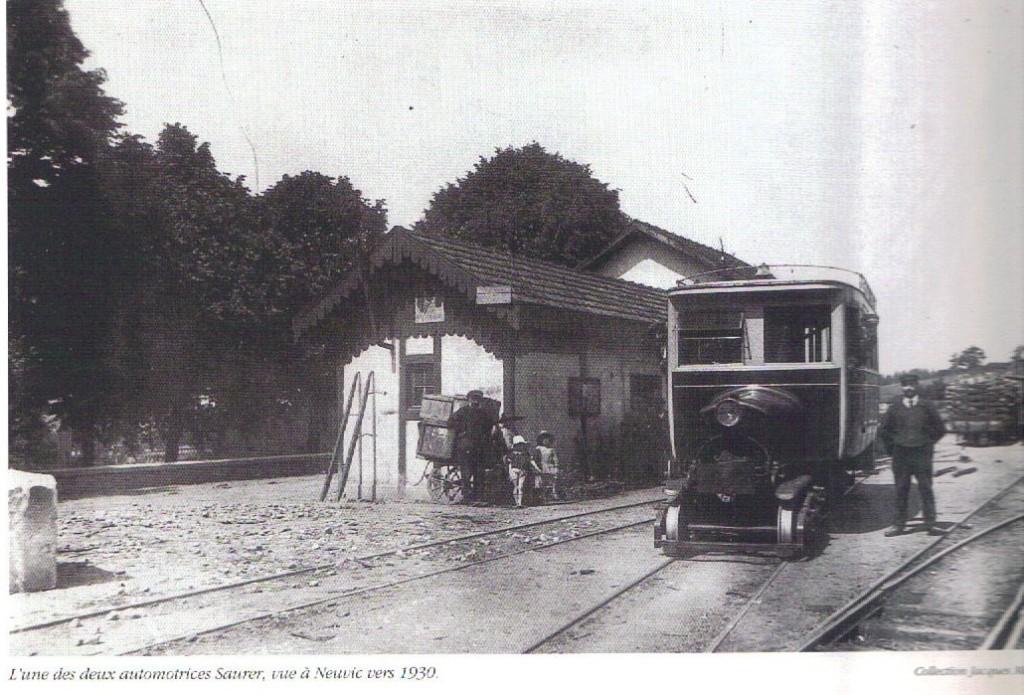

- de l'avant guerre jusqu'au début des années 50 (photo collection J. Maligne) : abri fermé, plus de cheminée sur salle d'attente mais encore parements de toiture, lampe en pignon abri, etc.

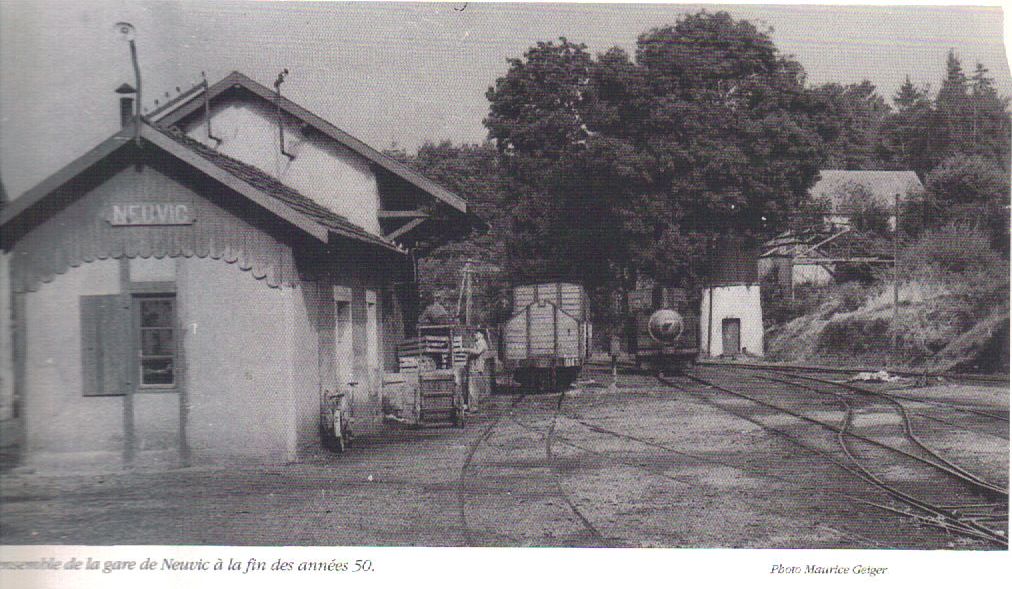

- ou les dernières années (photo M. Geiger) : plaque Neuvic en pignon, jambes de forces horizontales sous toiture halle, plus de parements de toiture, nouvelle cheminée de salle d'attente, volet, multiples arrivées électriques en pignon halle

Personnellement je préfèrerai une situation intermédiaire entre les deux dernières versions. Plus exactement la dernière version (plus de parements de toiture mais cheminée et nombreuses arrivées électriques qui "donneront de la vie" au bâtiment), mais en conservant le tableau d'information et la plaque "NEUVIC" en façade.

[tyrphon]

Ciel! Te permettrais-tu de tels anachronismes? Choqué je suis!

[jeanluc4343]

Pas vraiment.

Je pense d'abord que ces modifications n'ont pas toutes été effectuées le même jour à la même heure,
et qu'entre les trois situations bien différenciées dont je dispose il y en a eu d'autres ...

En fait, je sollicite les fonds de tiroirs photographiques, s'il en existe !

[jeanluc4343]

En attendant une hypothétique photo ...

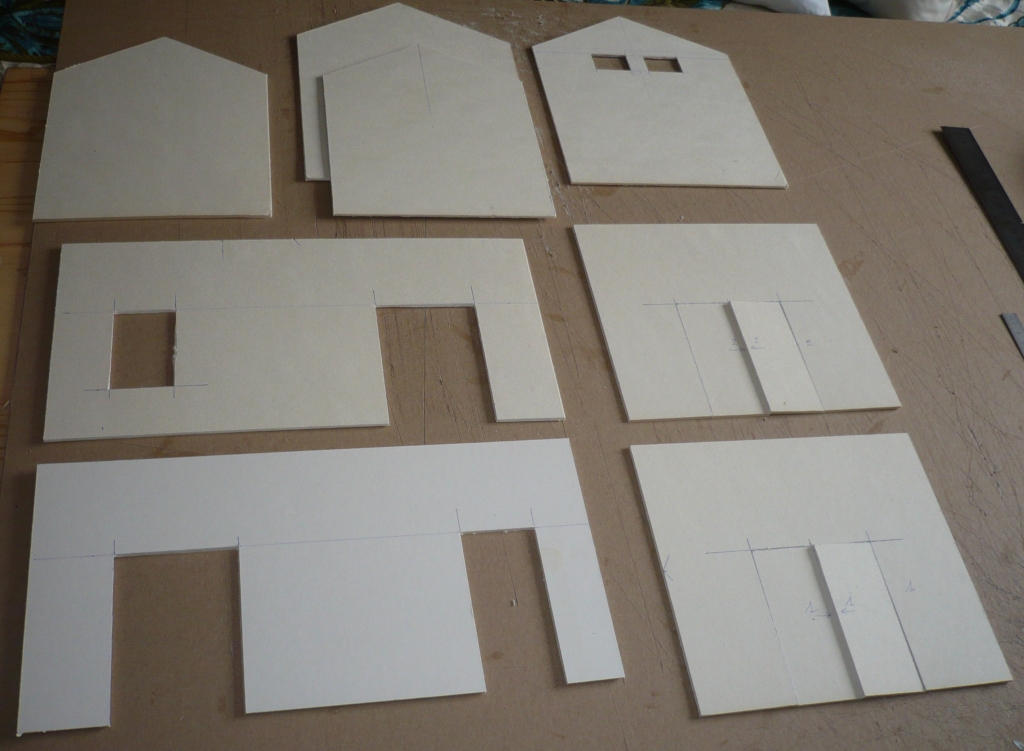

voila déjà les façades et pignons extérieurs des deux bâtiments

qui seront revêtues des parements de pierre, pour le bureau - abri
et des couvres joints de boiseries pour la halle.

[jeanluc4343]

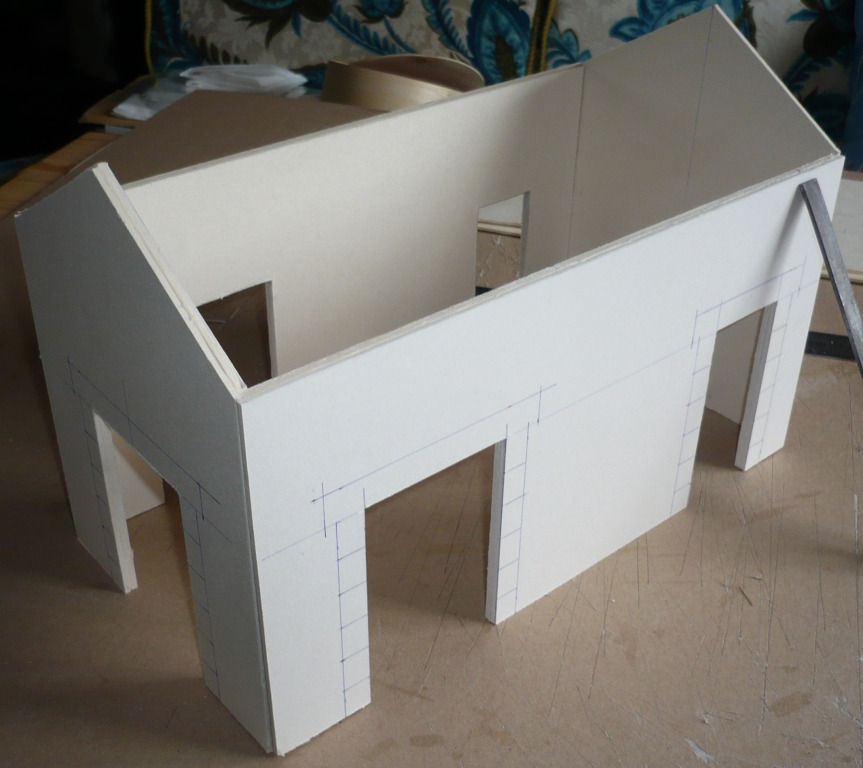

Les parois extérieures du bureau-abri sont doublées pour atteindre 6 mm d'épaisseur et les parements pierres sont dessinés (pour avoir une idée de l'esthétique future) avant d'être réalisés en PVC (ou cartonette) de 1 mm d'épaisseur.

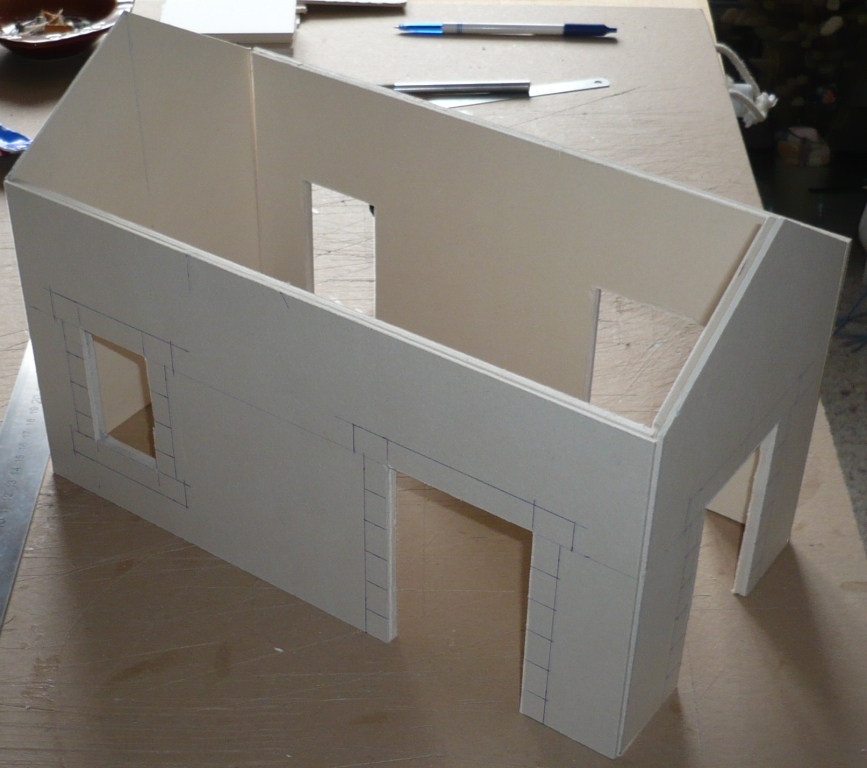

Parois posées l'une contre l'autre avant collage ultérieur :

Je précise que les murs de ce bâtiment font 35 cm d'épaisseur en réalité, soit presque 16 mm à l'échelle II.

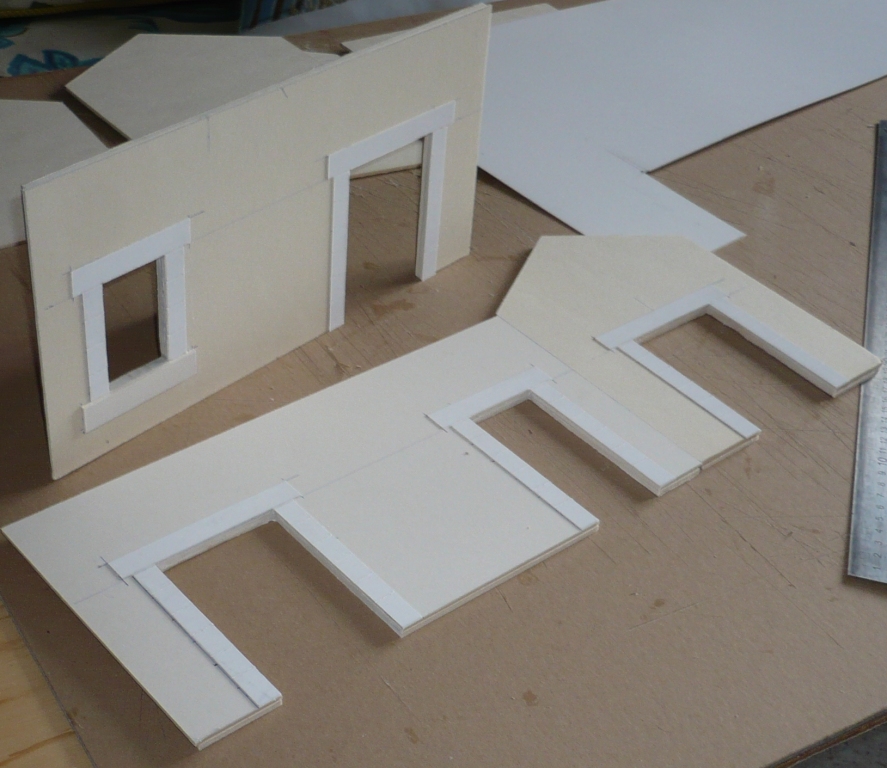

Les portes et fenêtres feront 2 mm d'épaisseur et seront elles-mêmes intégrées dans une nouvelle épaisseur de cartonette de 3 mm. Ainsi, les murs feront 10 mm d'épaisseur soit seulement les 2/3 de la réalité.
Mais j'en ai marre de découper du carton épais au cutter !

Il y aura bien sûr une cloison entre le bureau et la salle d'attente, et elle sera munie du traditionnel guichet.
Comme dit "Montluçon 03", c'est pas parce que ça sera invisible qu'il faut oublier de le faire ...
Après tout, la porte fenêtre du pignon sera aussi invisible et pourtant elle est faite

[jeanluc4343]

Parements en place.

Même s'ils ne sont pas très visibles, les joints entre les pierres sont marqués.
C'est tout pour aujourd'hui !

[Rockandrail]

C'est très prometteur. C'est du contrecollé, ton carton?
