Neuvic en II métrique

[tyrphon]

Pas encore fini et déjà une animation d'enfer! J'aimerais bien faire connaissance de la nièce du chef de gare .

[jeanluc4343]

Elle s'appelle Catherine :

...
Elle est décoratrice de gare de chemin de fer, attachée aux Tramways de la Corrèze.
Vu le boulot qu'il lui reste à faire ici, rêvez pas !
C'est vrai qu'elle est belle

[Rockandrail]

Voilà qu'ils deviennent fétichistes maintenant!

[jeanluc4343]

Du tout, du tout ...
Elle bosse !
La preuve :

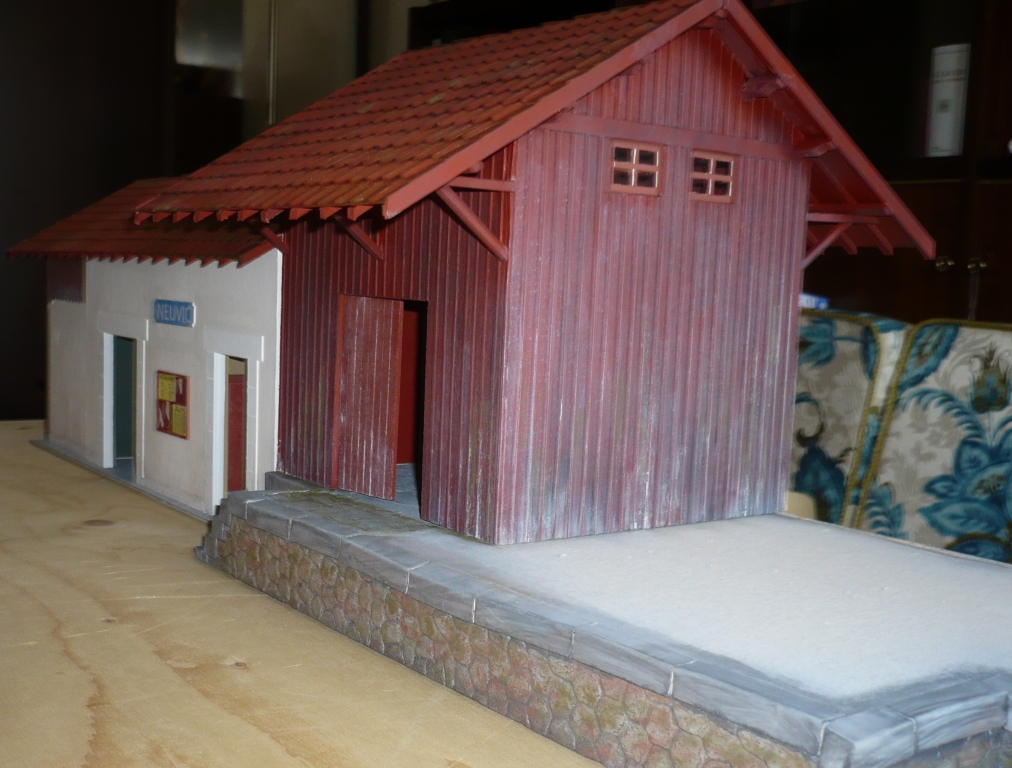

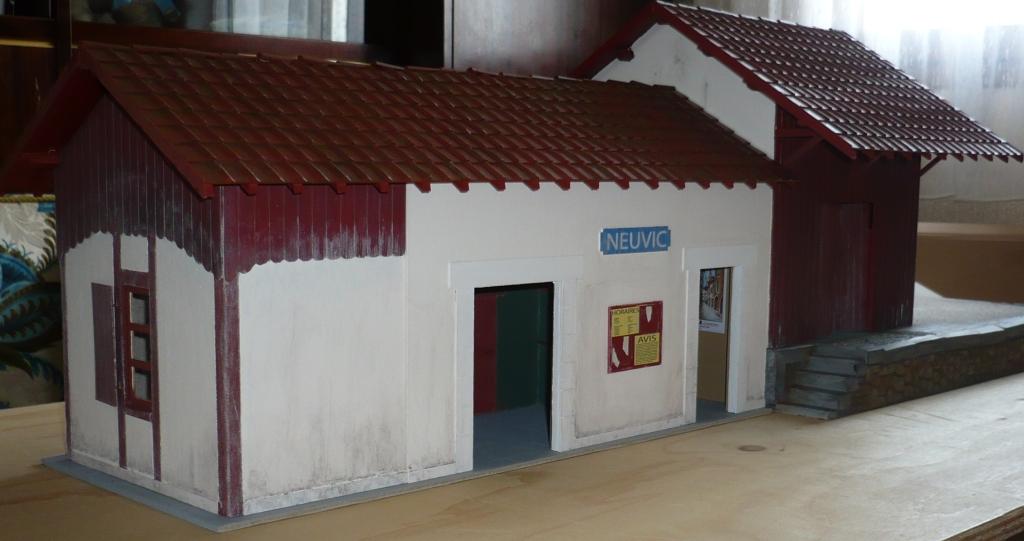

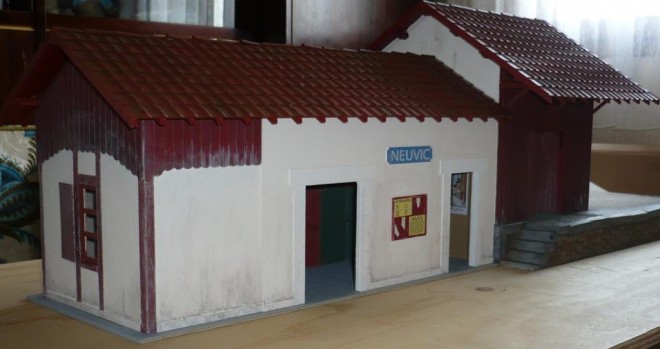

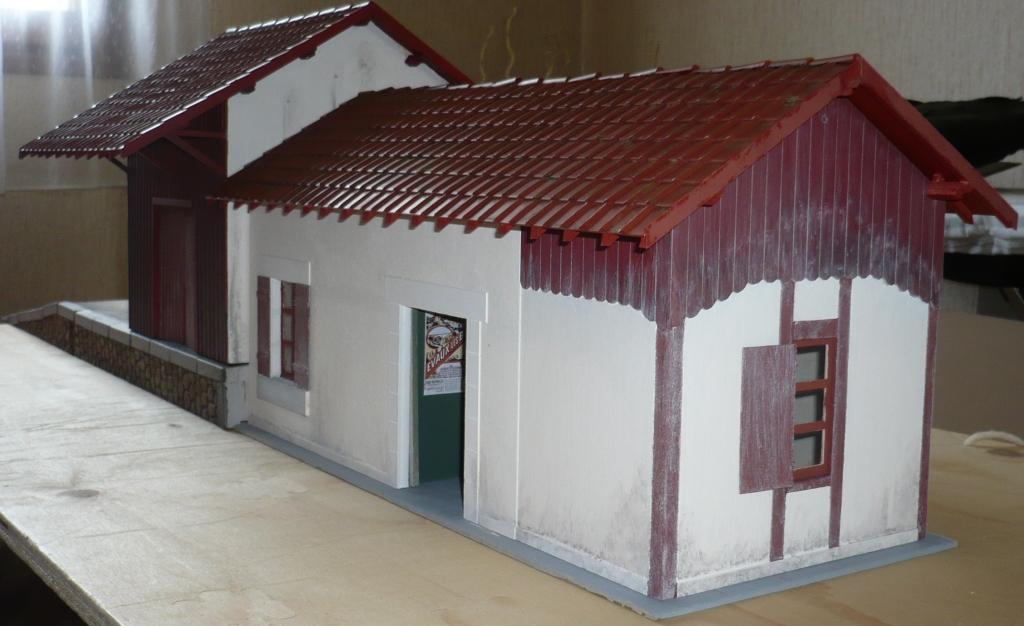

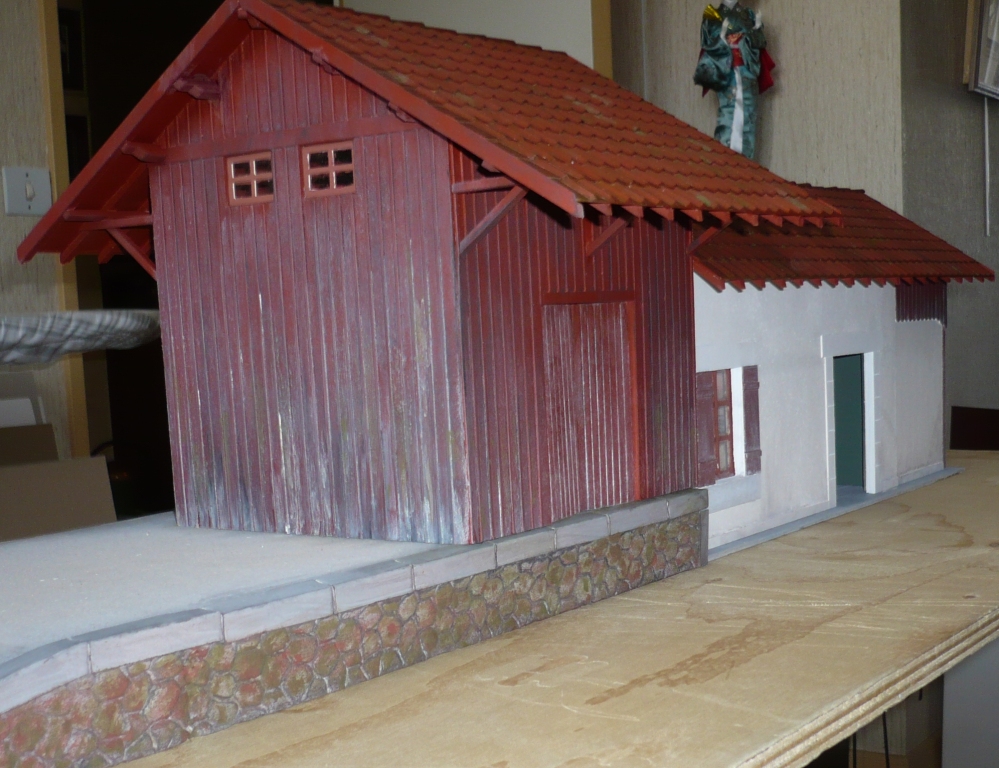

Je crois que ça suffira pour la patine.

Le quai haut n'est pas encore engazonné parce que je m'interroge sur la mise en place des interrupteurs pour les trois éclairages distincts :
- la lampe extérieure de pignon qui doit s'allumer dès qu'il fait nuit et rester allumée jusqu'à minuit pour l'éclairage public. Elle sera d'ailleurs sur le même circuit que l'éclairage public ;
- les lampes du bureau et de la salle d'attente qui doivent être éteintes dés la fin du service ;
- la lampe de la halle qui s'allume seulement quand on en a besoin.
J'avais d'abord pensé les mettre sous la table, mais c'est doublement pénalisant : d'abord avec le risque d'arrachage à cause des boites de rangement qui seront sous la table, ensuite cela fixe définitivement la gare sur la table alors que je veux la conserver amovible.
J'ai alors envisagé de les placer sous la halle, contre le mur du bureau, mais il faudra passer la main à travers la porte et agir en aveugle.
Désormais j'envisage tout simplement de les positionner sur le quai haut, presque contre le pignon de la halle (pas vraiment contre pour ne pas faire monter l'humidité car il pleut souvent à Neuvic ! ) sous un tas de caisses, ou un tas de bois évidé, qui sera amovible.
La mise en herbe du quai se fera donc après.
Enfin, l'ensemble gare et quai haut sera fixé sur une planche de contreplaqué dont l'épaisseur (vraisemblablement 12 à 15 mm) permettra au plancher du bureau de se situer au niveau du champignon du rail (la voie sera noyée dans une matière qui reste encore à définir mais qui doit être aisée à mettre en œuvre, légère et propre)
Les bâtiments ne seront pas collés entre eux (il y en a trois distincts qui s'accolent plutôt bien) et la toiture de la gare restera simplement posée pour pouvoir modifier l'animation intérieure.
Il me faut donc bien réfléchir au câblage électrique....

[jeanluc4343]

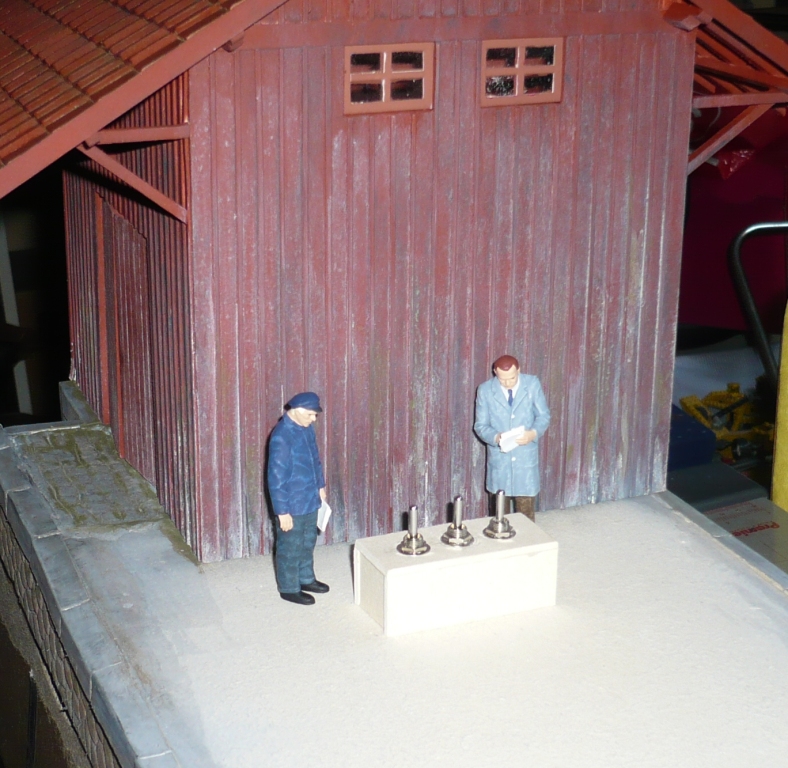

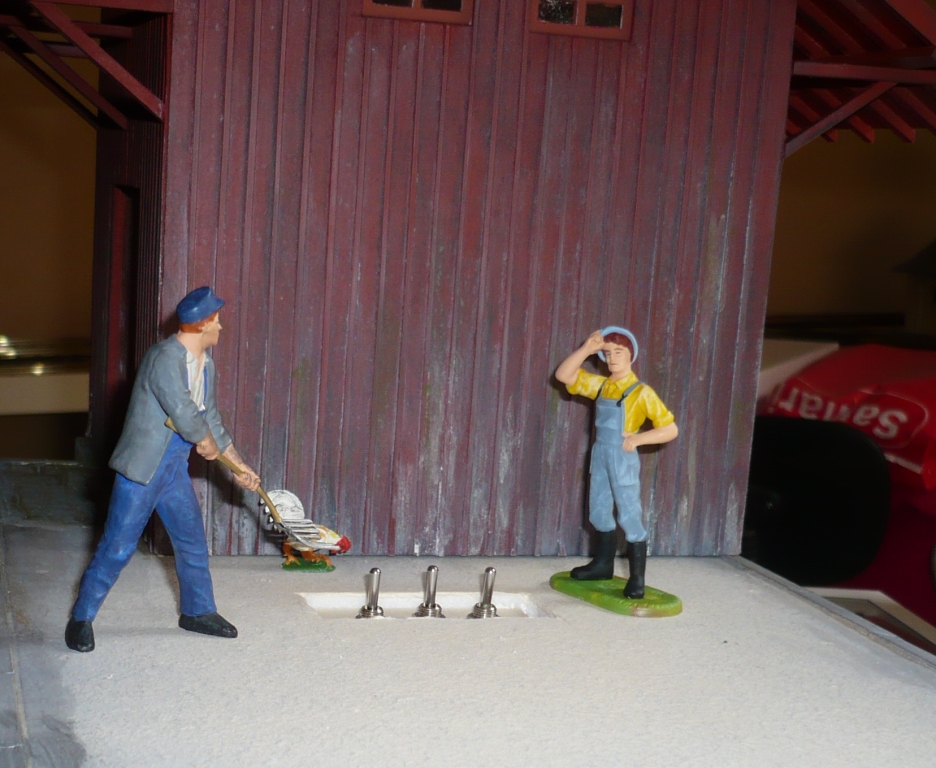

- Ben, quézako ?
- C'est la batterie d'interrupteurs ... pour l'éclairage ...
- Y'avait pas plus petit ?
- Faut croire que non ... On mettra un tas de fagots dessus ...
- Ça va être pratique, tiens !
- C'est pour not' confort moderne. T'inquiètes pas, y finirons bien par les miniaturiser !
- Ouais, mais il est un peu c... l'architecte, il aurait pu y penser avant et les cacher "dans" le quai .... pas au milieu du passage !
- Y'a encore la place de passer ...
- J'te jure, c'est vraiment n'importe quoi
- Râles pas, c'est l'heure de l'apéro

[jeanluc4343]

Évidemment, le pauvre architecte n'en a pas dormi de la nuit.

Dès le matin, avec l'aide d'un terrassier, il a rectifié le truc :

C'est mieux comme ça, non !

[jeanluc4343]

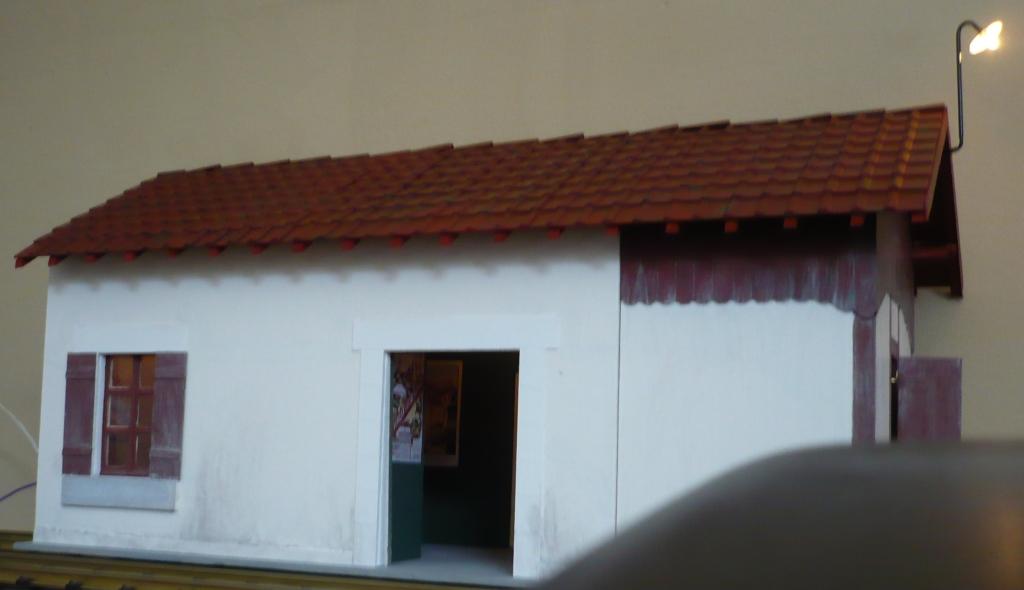

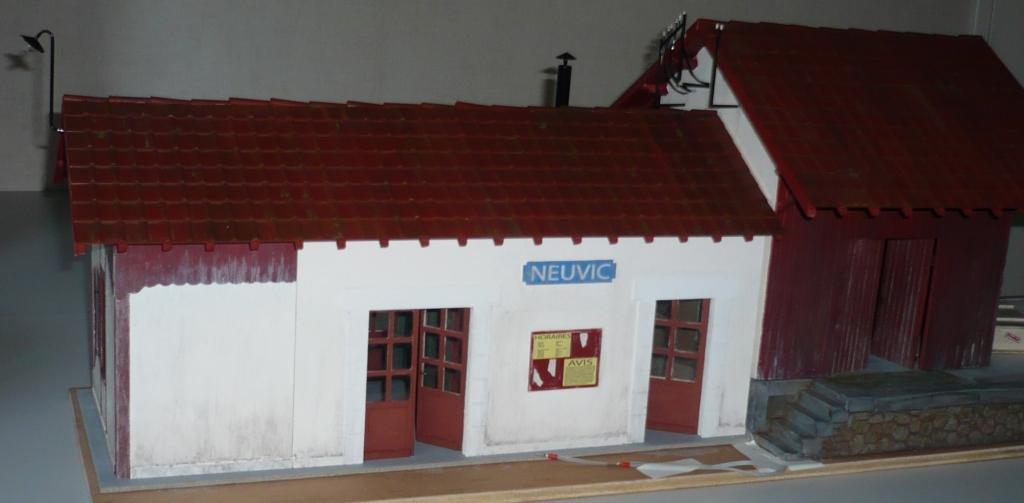

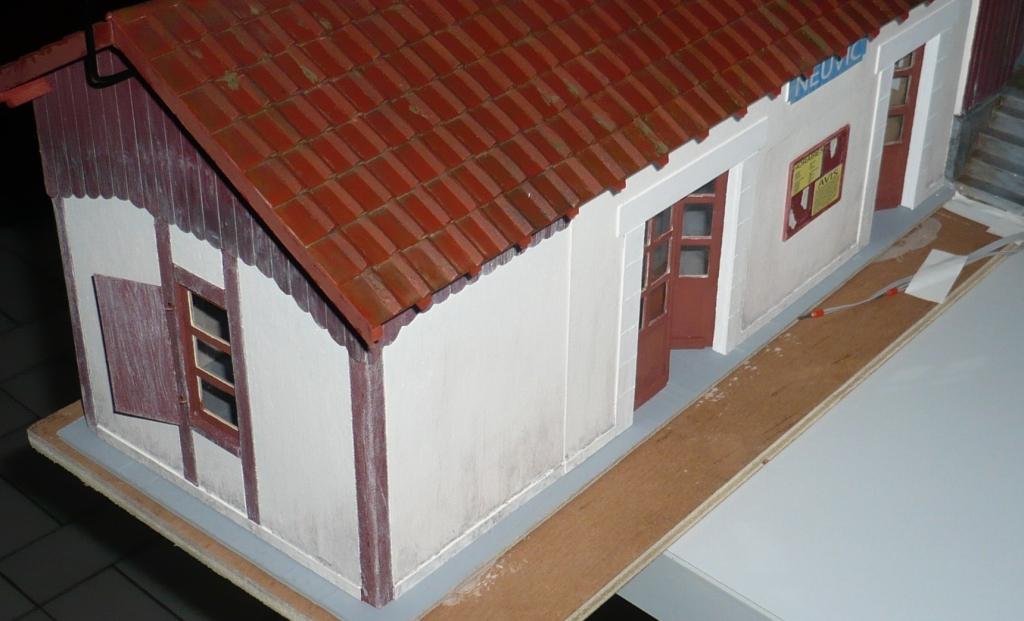

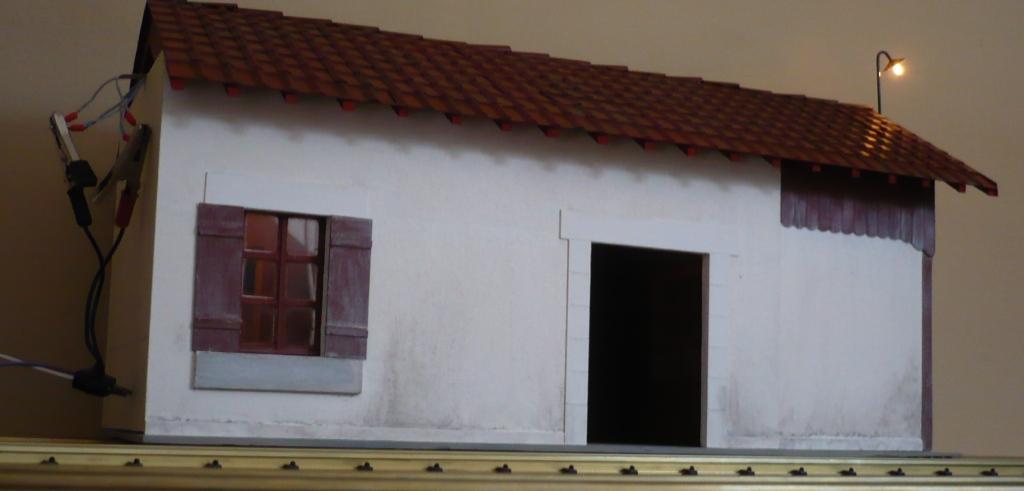

Le câblage électrique du bureau, de la salle d'attente et du lampadaire de pignon est réalisé :

Évidemment il aurait été mieux d'attendre la nuit noire.
Cependant, on voit bien que le bureau et le lampadaire fonctionnent.
Pour la salle d'attente, par souci d'économie, on a mis une ampoule de 15 Watt seulement.
Et avec les murs en vert sombre ....
C'est pas du grand luxe, mais on peut quand même lire son journal ... sous le lampadaire !

[jeanluc4343]

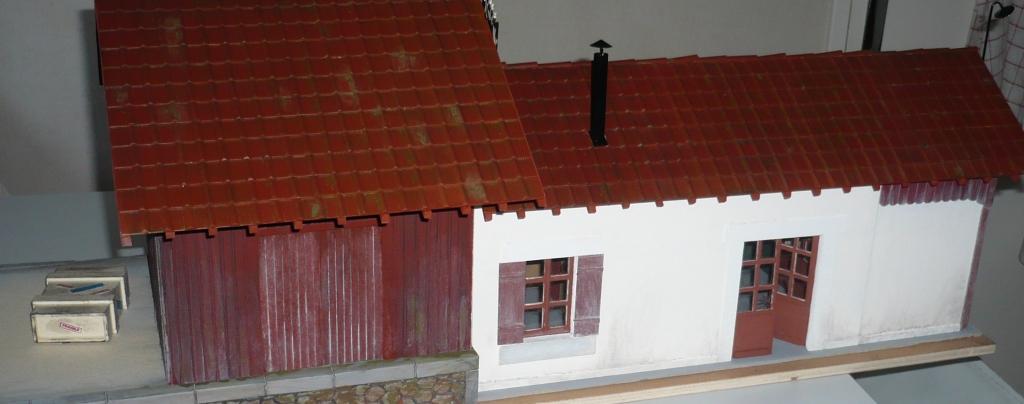

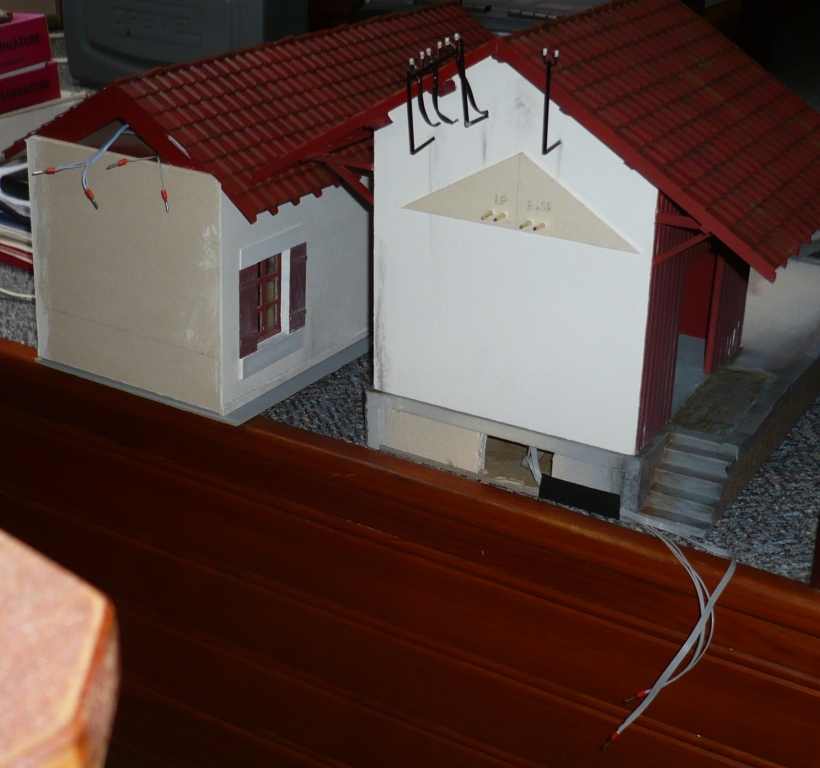

Les électriciens ont terminé et, comme prévu, les bâtiments pourront être séparés les uns des autres :

Sous le quai haut débouchent les deux séries de 3 fils qui vont à la voie (rail gauche et rail droit). Ils passeront légèrement enterrés, devant ou sous l'escalier.
Sur le pignon de la halle se trouvent les 4 sorties vers le bureau + salle d'attente (2 à droite) et vers le lampadaire extérieur (2 à gauche).
Sur la console électrique de gauche, les deux isolateurs de gauche sont câblés sur le circuit du lampadaire de pignon. Cela permettra d'alimenter un second lampadaire de rue sur poteau électrique. Les deux isolateurs du centre sont également pré câblés en attente d'une éventuelle utilisation. Les deux isolateurs de droite ne seront pas utilisés.

Dans les combles du bureau, on voit les 4 branchements électriques en attente, provenant du bureau + salle d'attente (2 fils doubles à gauche) et du lampadaire de pignon (2 fil simples à droite).

Le branchement-débranchement se fait en plusieurs endroits, entre le bureau et la halle, mais aussi entre l'abri fermé et la salle d'attente, et entre les circuit arrivé et départ pour la lampe de la halle, avec un système "maison" composé de fiches mâles glissant dans des bouts de tubes laiton de 2mm de section. Bien entendu, les câbles électriques sont sertis dans ces fiches mâles et femelles et les fiches femelles sont collées sur leurs supports. Seules les fiches mâles sont "en l'air". Ainsi, il n'y a aucun risque de court-circuit

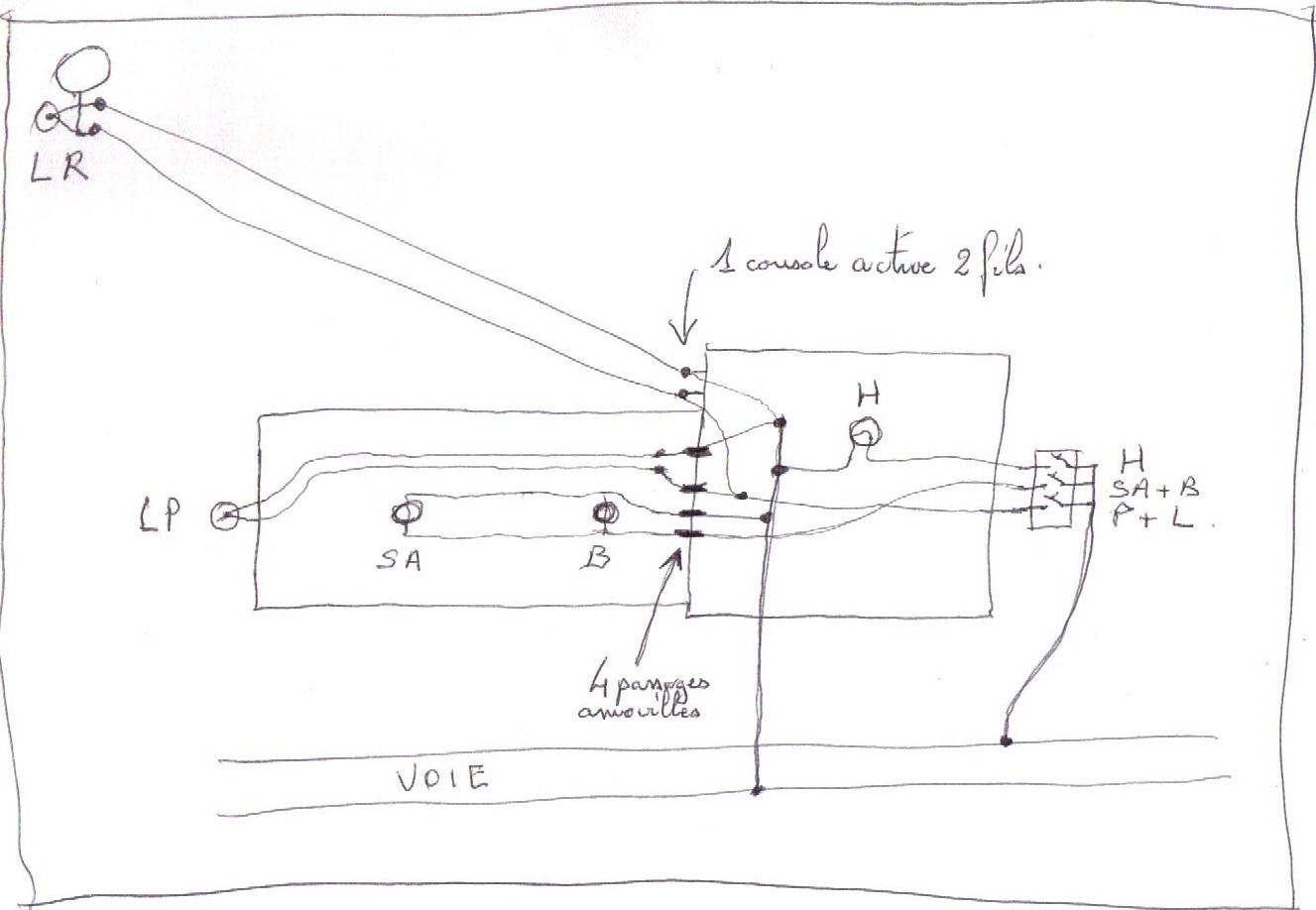

Le schéma de câblage est hyper simple :

[jeanluc4343]

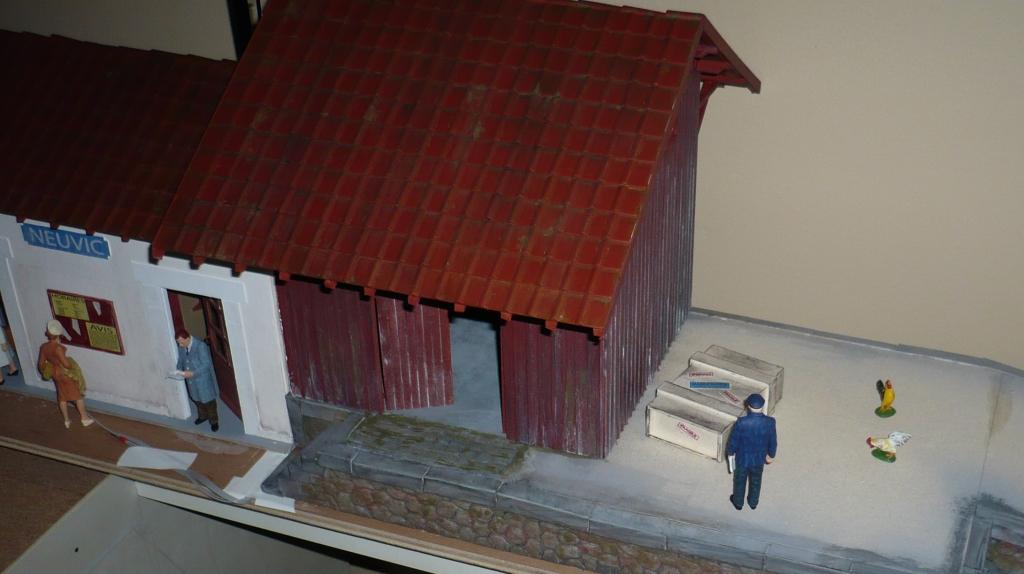

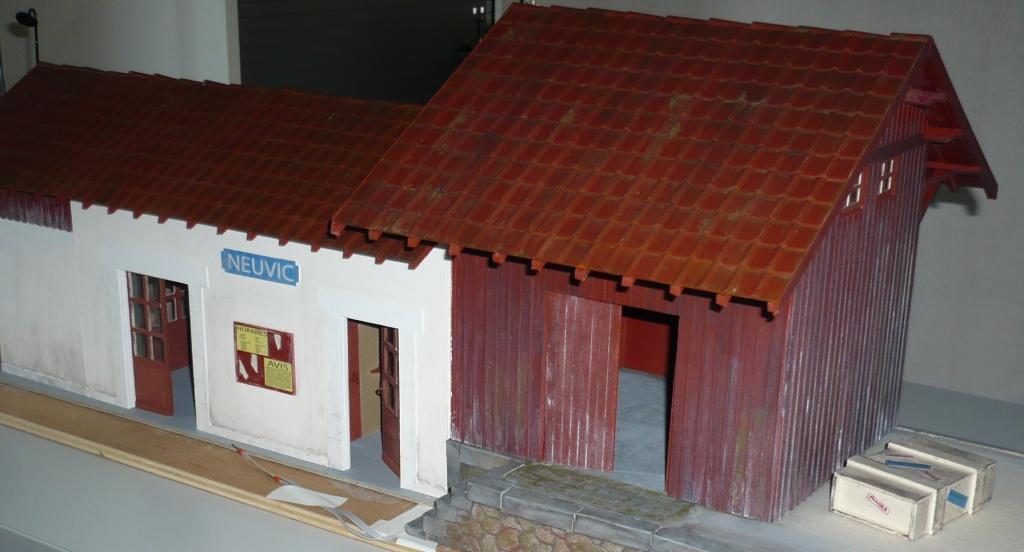

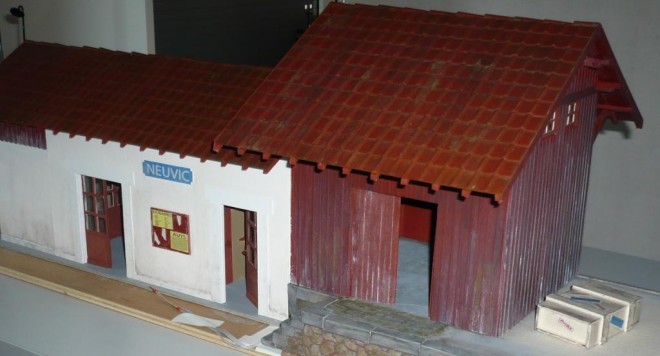

Ça y est, la gare de Neuvic est prête à prendre son service :

On attend le Président de la République pour l'inauguration, le 11 septembre prochain.
...
Comment ça, je retarde !
...
d'un siècle ! Tant que ça !

Tant pis, la gare va entrer en service ... prochainement

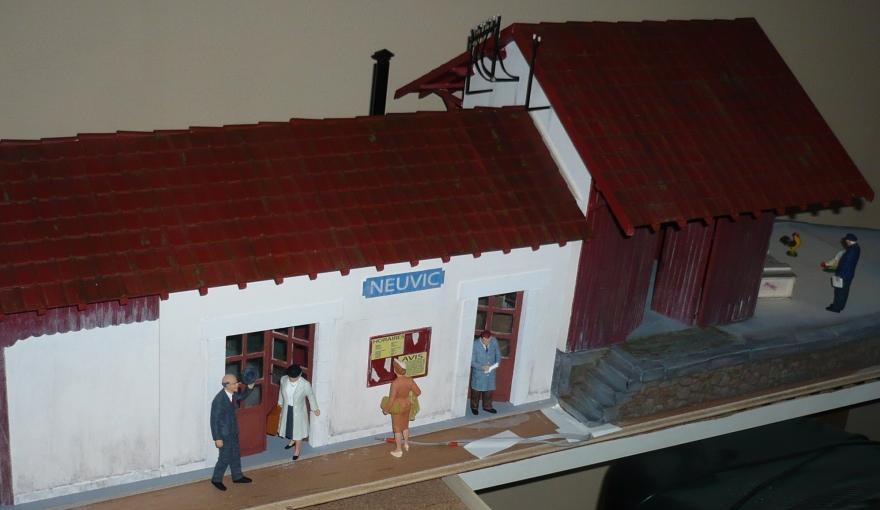

D'ailleurs les voyageurs arrivent :

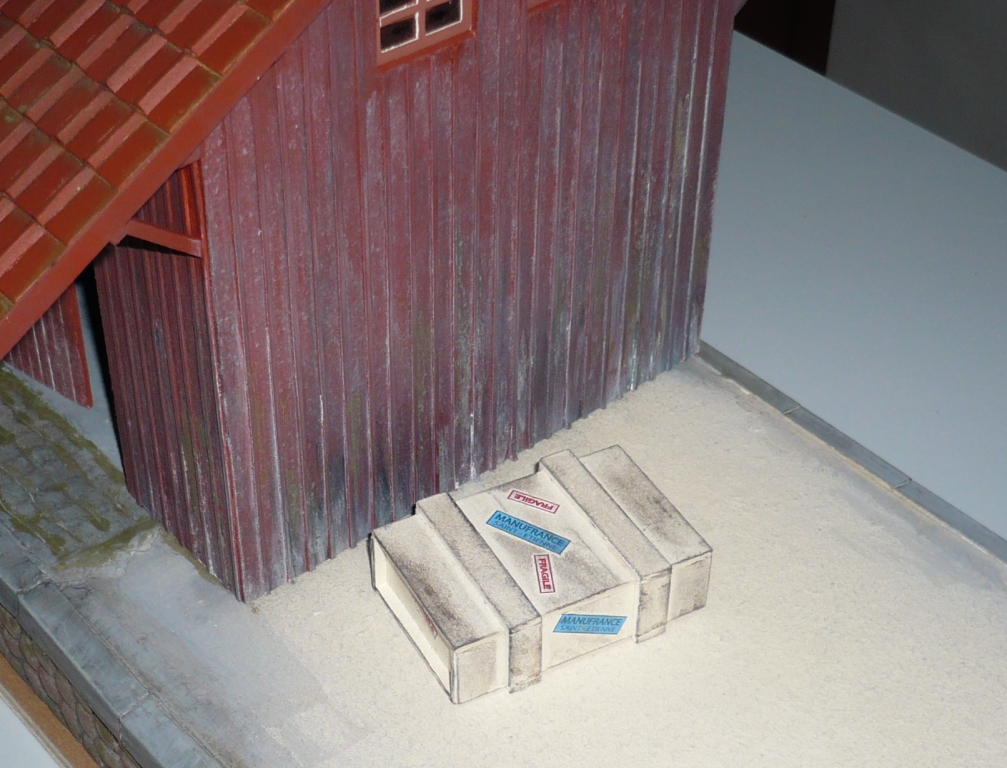

les colis aussi :

Et qui a t-il dans la caisse en provenance d'une célèbre manufacture d'armes et de cycles ?
Hein ?

[jeanluc4343]

Je vois que Poirot, Maigret et Lavardin sont partis en vacances.
Tant pis, on attendra leur retour pour percer le secret de la caisse.
Un indice : ce n'est pas une pendule !

En attendant, on continue avec le château d'eau de Neuvic.

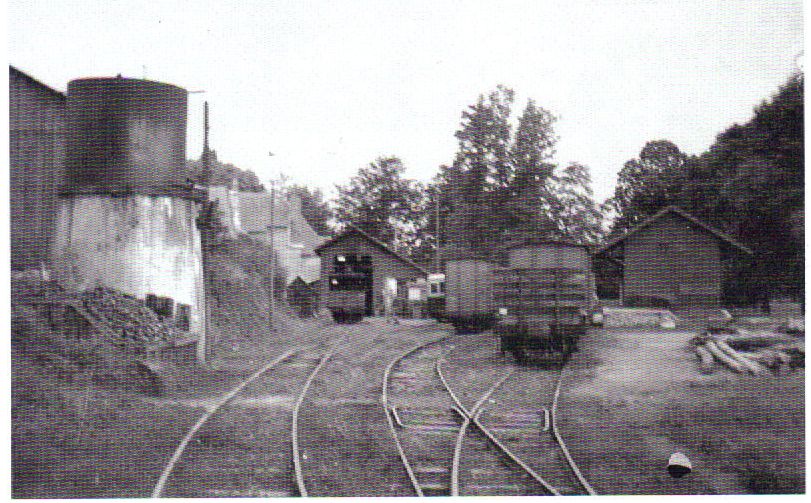

Quelques photos d'abord :

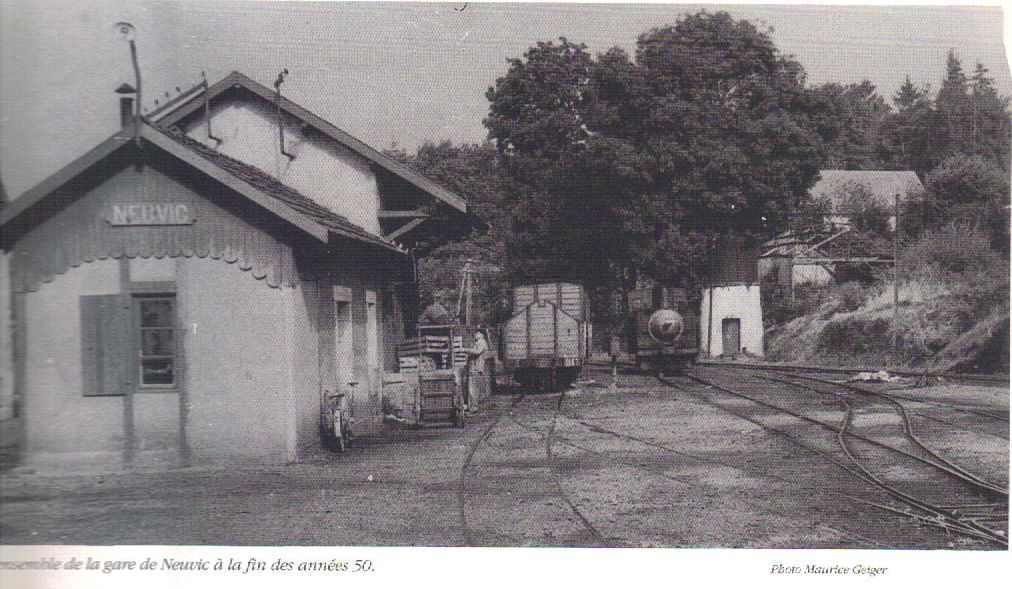

De loin mais de face

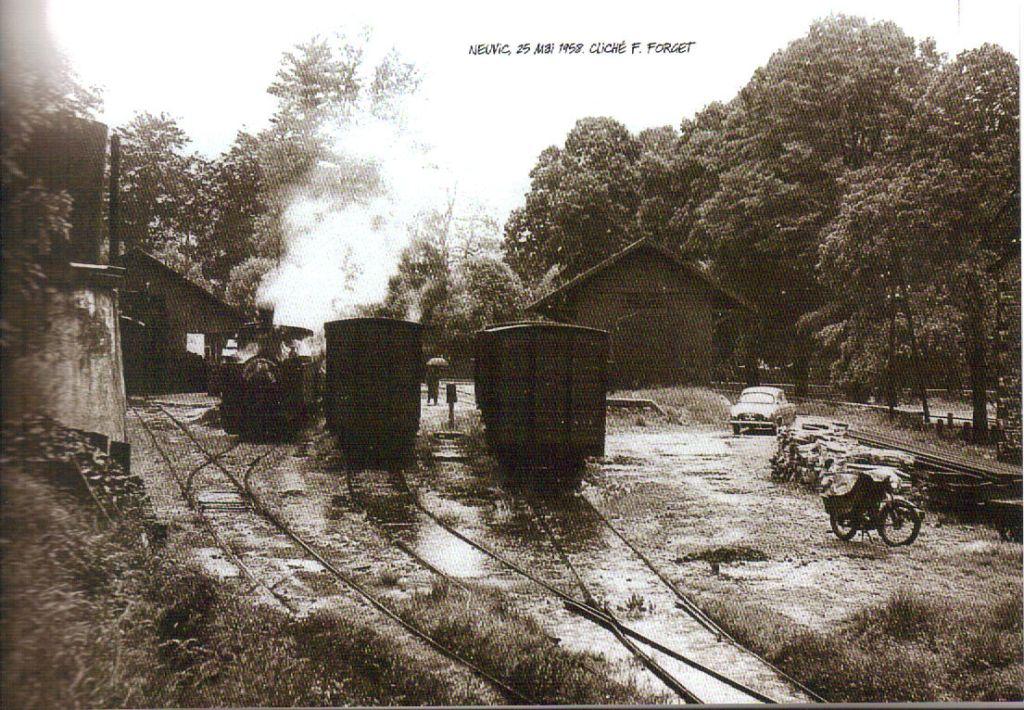

de plus près, mais de dos

d'encore plus près, toujours de dos (cliché Sorbier)

C'est suffisant pour en déduire les dimensions en considérant que la porte fait au moins 2 m de haut (vraisemblablement 2,10 m selon les errements en vigueur sur les TC).

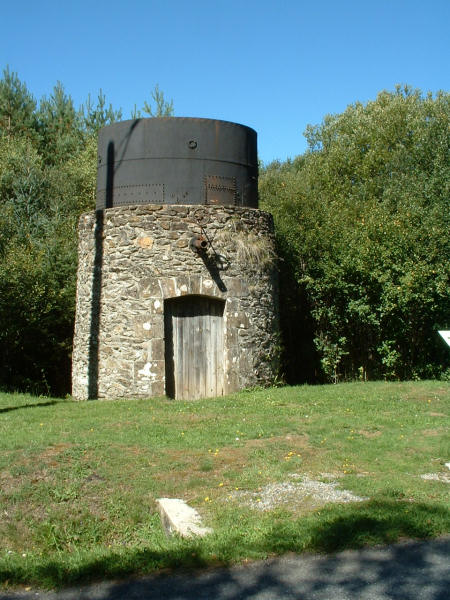

Le château d'eau est donc constitué d'une base tronconique sur laquelle repose un disque de pierres supportant un cylindre métallique vraisemblablement ouvert sur le dessus. Un poteau électrique se situe au pied du château d'eau à gauche de la porte (vraisemblablement pour alimenter la pompe) et la prise d'eau est constituée d'un tuyau à embout amovible (ou relevable) fermé par un volant situé juste au dessus.
Un système analogue à celui de Lafage sur Sombre :

On peut donc esquisser le dessin du plan.
