Neuvic en II métrique

[jeanluc4343]

A priori, notre château d'eau devrait faire 26 cm de haut sur 14 cm de large à la base.
Pour une réalisation extérieure en dur, il est certainement possible de réaliser un moule mâle tronconique en bois plein de 16 cm de haut lequel pourra s'insérer dans un moule femelle tronconique de 14 cm de diamètre à la base et de 12 cm de diamètre au sommet. J'ignore quelle devra être l'épaisseur des parois du château d'eau selon qu'elles seront armées (grillage) ou pas.

Pour ma part, ce sera une réalisation pour l'intérieur, donc en carton.
Mais attention, le carton épais supporte mal d'être arrondi sur un cercle de 12 ou 14 cm de diamètre.
Il faudra donc une paroi intérieure, une paroi extérieure, en carton de 1 mm toutes deux, et des renforts épais disposés entre les deux.

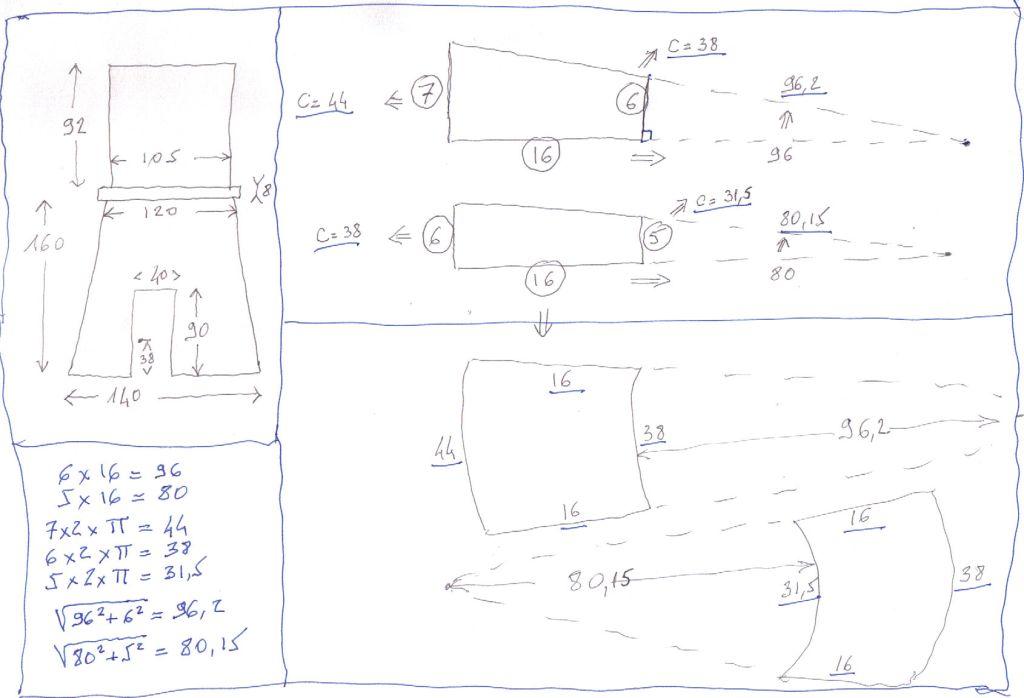

Mais commençons par le commencement, c'est à dire le plan à l'échelle II et les calculs de développé des parois :

Mes parois devront faire 1 cm d'épaisseur. Il me faut donc un disque de 10 cm de diamètre et un autre de 12 cm de diamètre sur les quels sera collée la paroi interne à bords jointifs.
Exécution :

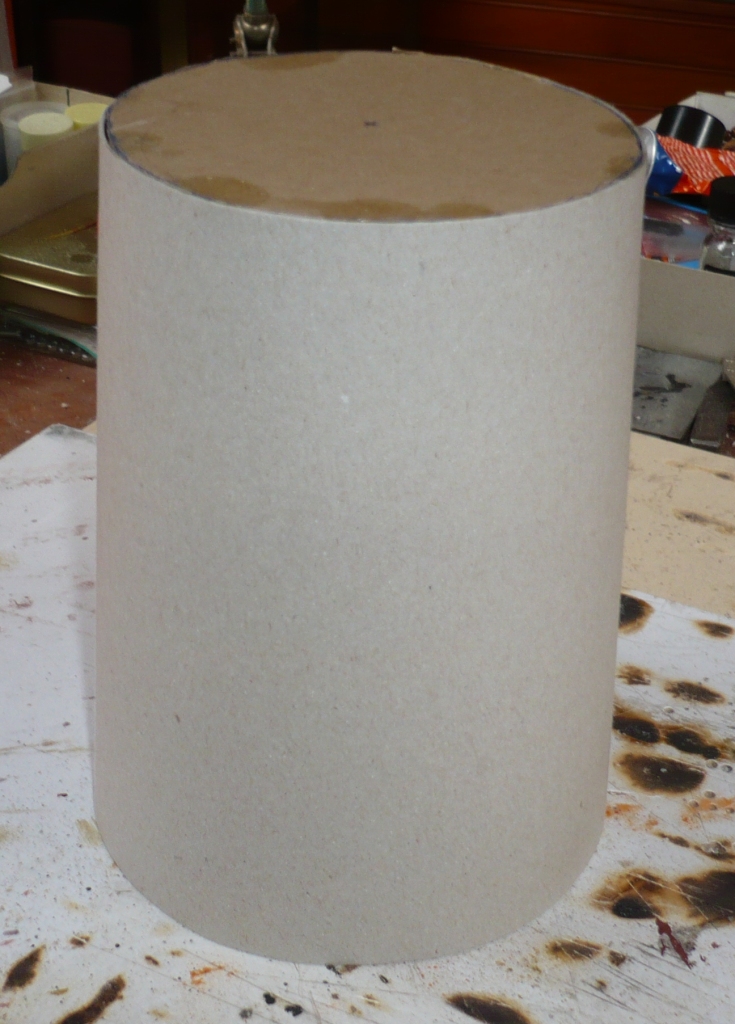

On a pas vraiment l'impression de voir un tronc de cône. Pourtant ...

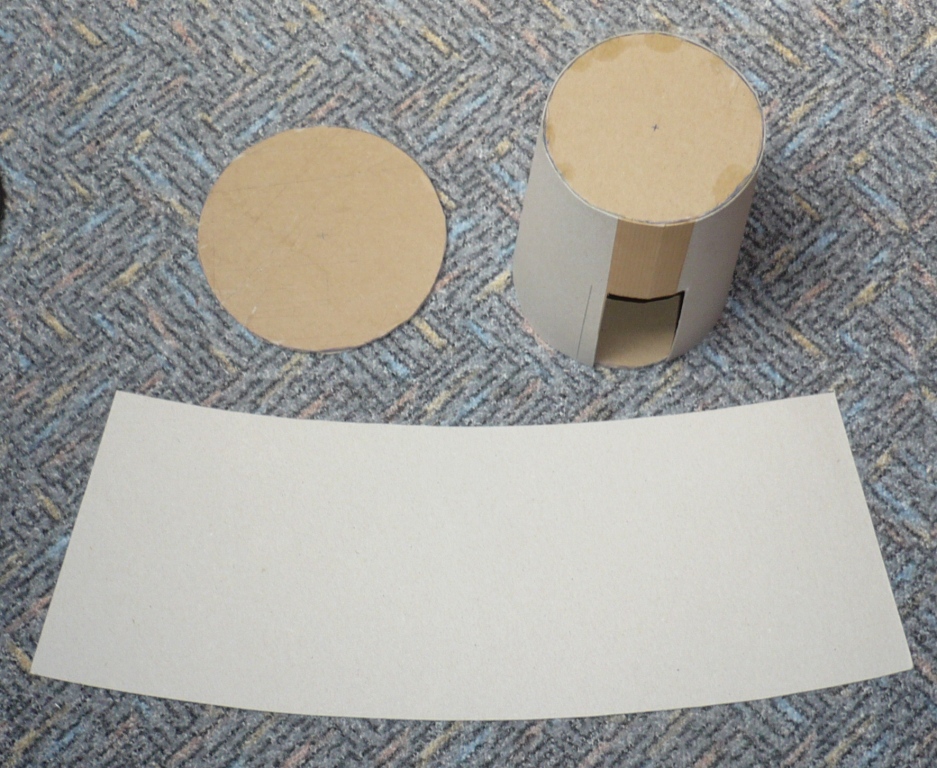

Vu de dessus c'est plus net :

On voit aussi l'intérêt des calculs de développé : la paroi externe n'est pas rectangulaire !
Elle sera fixée en place après collage des renforts, notamment autour de la porte découpée dans la paroi interne.

[jeanluc4343]

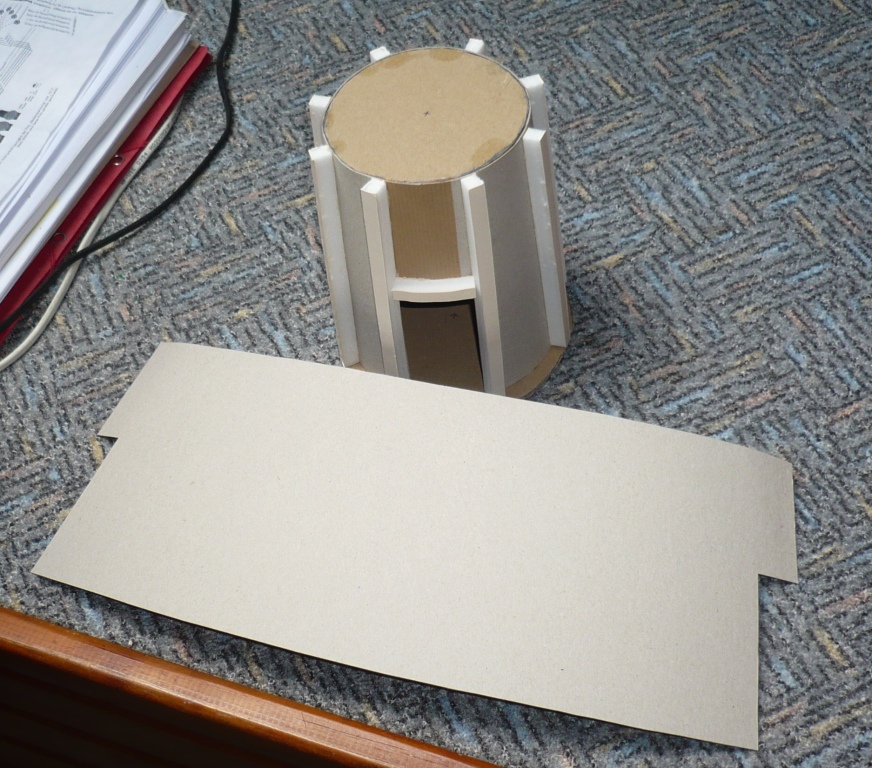

Renforts en place :

J'ai pris la précaution d'essayer la paroi externe (d'où l'arrondi marqué) avant d'y découper la porte d'entrée.

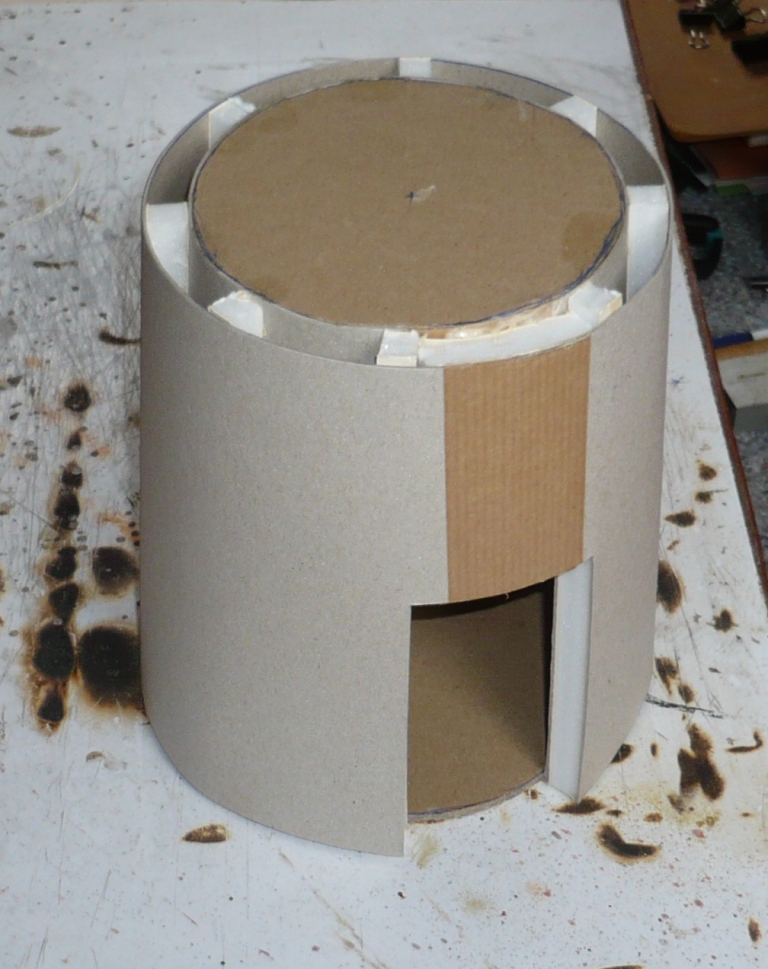

Mise en place de la paroi externe :

Seuls les renforts situés au droit de la porte sont collés à la paroi externe.
Les autres renforts (tous en carton plume pour donner de la souplesse à la paroi) servent uniquement à assurer sa forme tronconique à la paroi externe.
Un renfort horizontal a été collé au droit du raboutage des parois pour forcer l'arrondi.

[Le Basque]

Toujours chouette et toujours rapide !

[jeanluc4343]

Merci, mais c'est très facile.
Et puis j'avoue avoir fait tous mes calculs hier après-midi, en regardant distraitement les acrobates du tour de France toujours aussi bourrés ...
En fait, ce sont les beaux paysages, les merveilleux villages et les superbes châteaux, que je regarde surtout

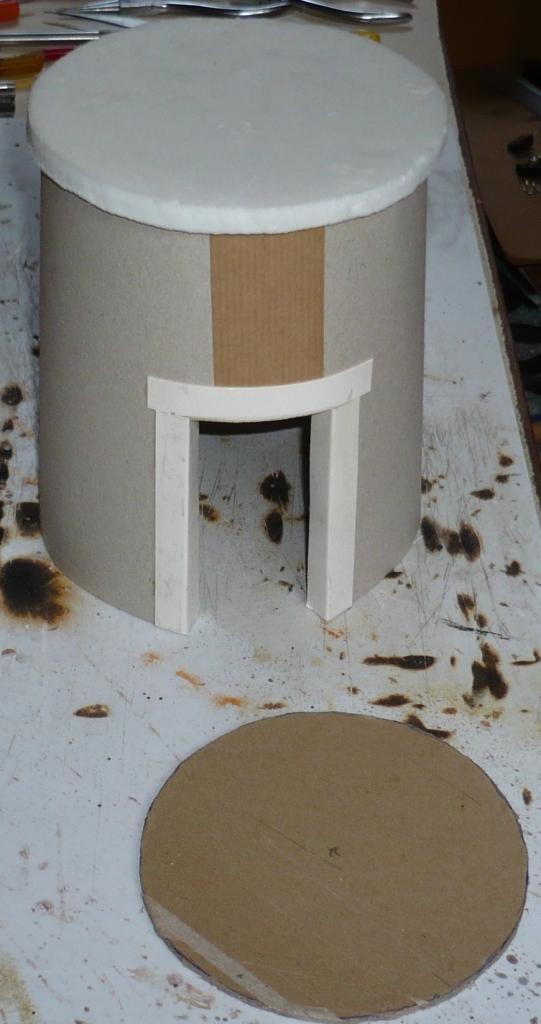

On pose maintenant un disque de polystyrène de 8 mm d'épaisseur débordant de 5 mm, au sommet du fût.
Ultérieurement gravé à la mine de crayon il représentera les pierres de parement supérieur.
Puis, on colle les parements de porte en pierres blanches taillées.
Enfin, on peut retirer le cercle de base de carton martyr. Ce n'est pas indispensable, mais d'abord il ne sert plus à rien et, ensuite ça facilitera la peinture et l'aménagement intérieur ...

Ah, ben oui, il y aura une porte ouvrante et un aménagement intérieur !
Faut ce qui faut !

[Rockandrail]

Merci, mais c'est très facile.

Ah, ben oui, il y aura une porte ouvrante et un aménagement intérieur !
Faut ce qui faut !

Oui mais si on ouvre la porte, tout l'eau va sortir!

[jeanluc4343]

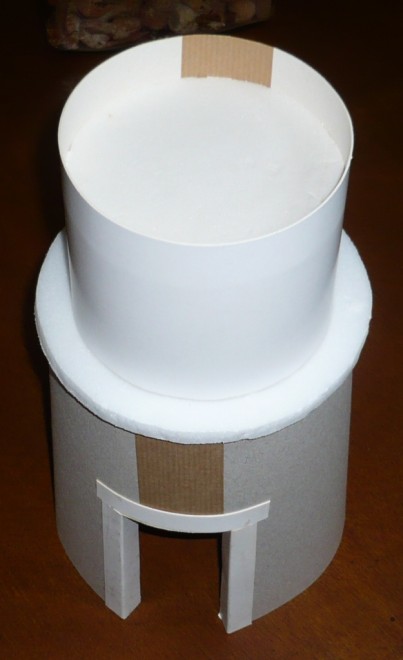

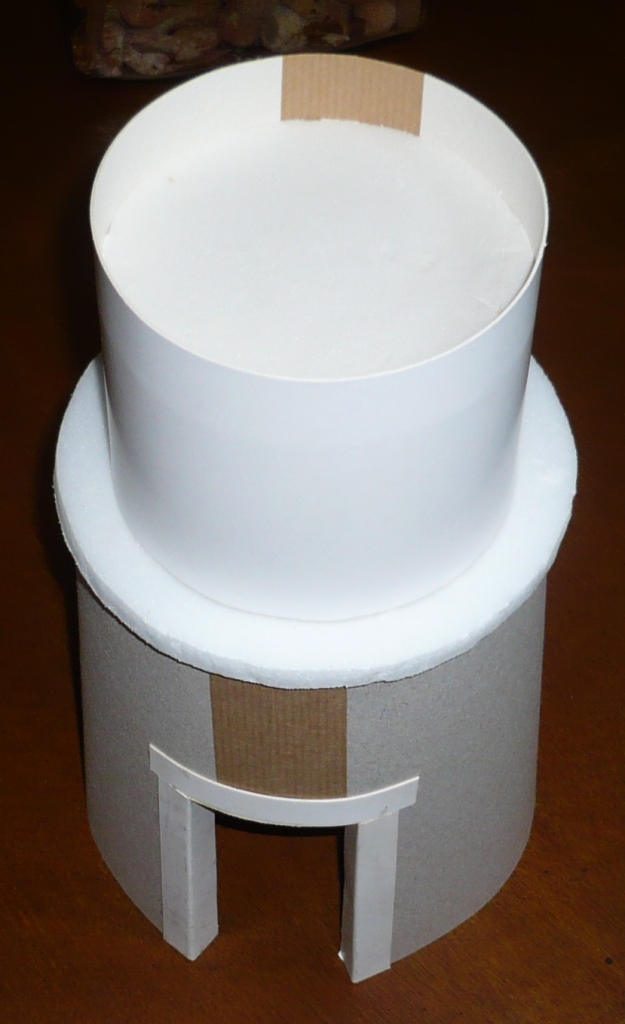

La cuve est confectionnée en carton blanc satiné de 1 mm :

Un disque de 105 mm de diamètre est fixé au fond pour arrondir la cuve.
Puis des plaques de 65 mm de haut sont fixées verticalement pour pouvoir supporter un second disque en carton plume pelé (pour figurer le niveau de l'eau). Ce dernier disque n'est pas collé, seulement entré "à force".

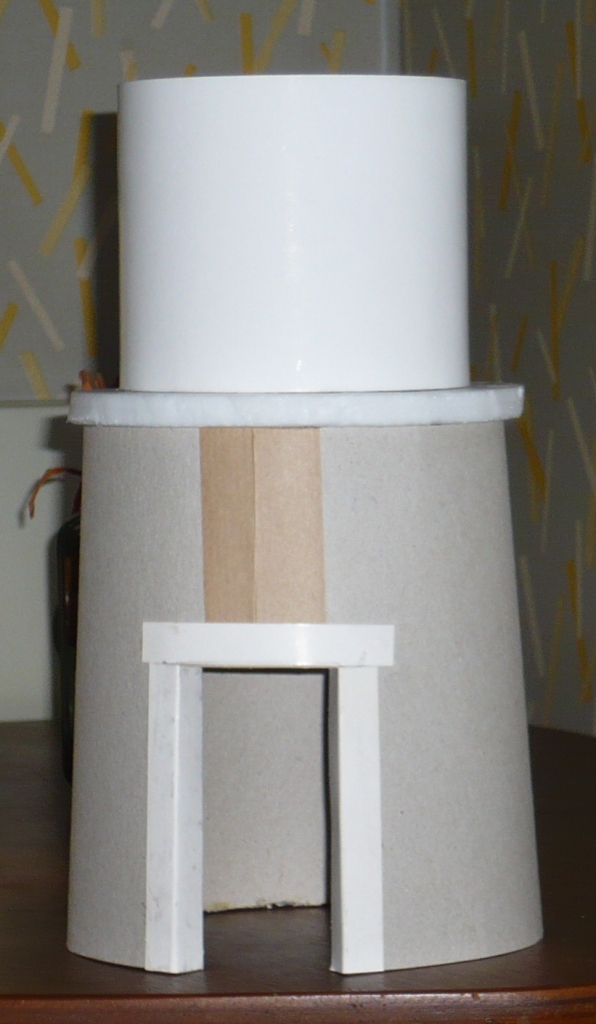

C'est terminé pour le gros œuvre !

A comparer avec les photos du haut de page


Ne reste que la porte, la pompe, l'arrivée électrique (poteau sur le côté), le robinet et le tuyau d'alimentation des locos, et enfin la peinture, à réaliser.

[jeanluc4343]

....
Oui mais si on ouvre la porte, toute l'eau va sortir!

C'est pas de l'eau qu'il y aura derrière la porte ...
Et ce qu'il y aura -derrière la porte- est en bouteilles !
bouchées !

[jeanluc4343]

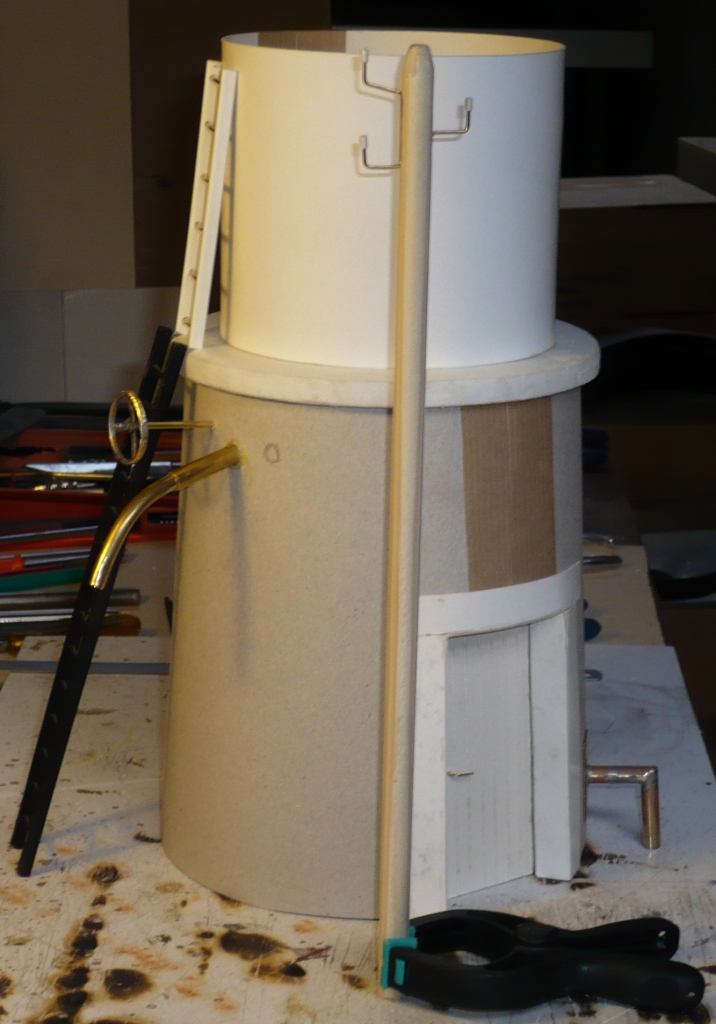

Rien de spectaculaire aujourd'hui, seulement quelques pièces, parfois délicates, de finition :

De haut en bas et de gauche à droite :
- l'échelle (fixe) de cuve ;
- l'échelle (mobile, tiens ça me rappelle quelque chose ! ) d'accès à la "plateforme" de cuve ;
- le volant de prise d'eau ;
- le tuyau rétractable d'alimentation en eau des machines. Là, il est rétracté ! ;
- le poteau électrique. Il servira à alimenter la pompe (c'est du triphasé ) ;
- la porte ouvrante (pour ranger l'échelle ! );
- et la prise d'eau dans le puits voisin.

[jeanluc4343]

Et après 4 jours de tension insupportable, de suppositions délirantes, de folles surenchères, de ...
l'heure est venue de lever le voile sur le mystère ...
du contenu ...

de la caisse :

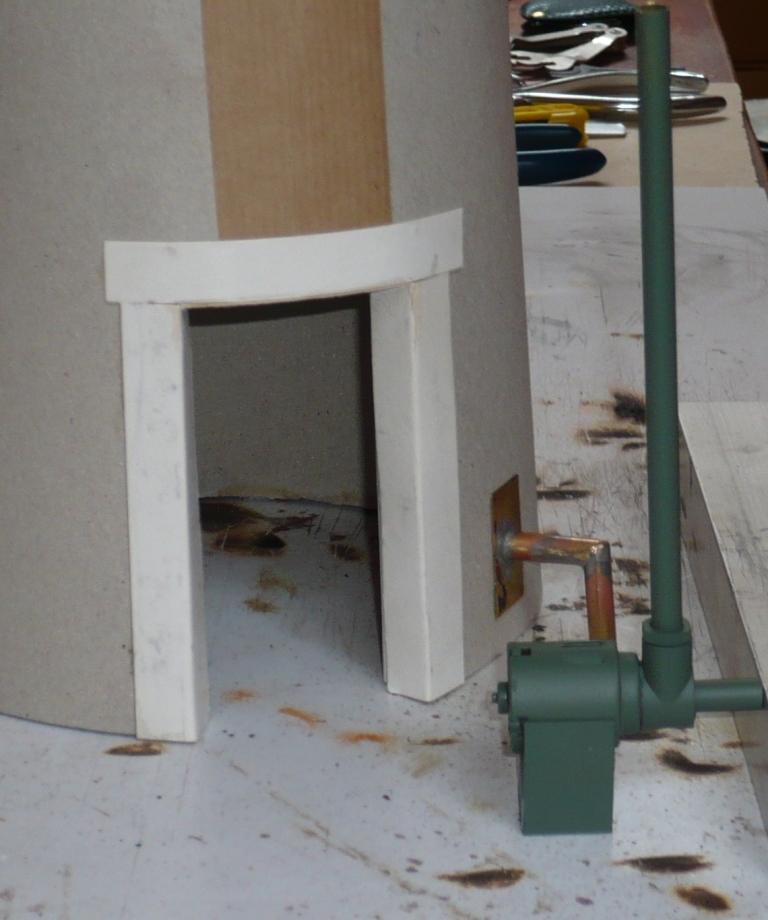

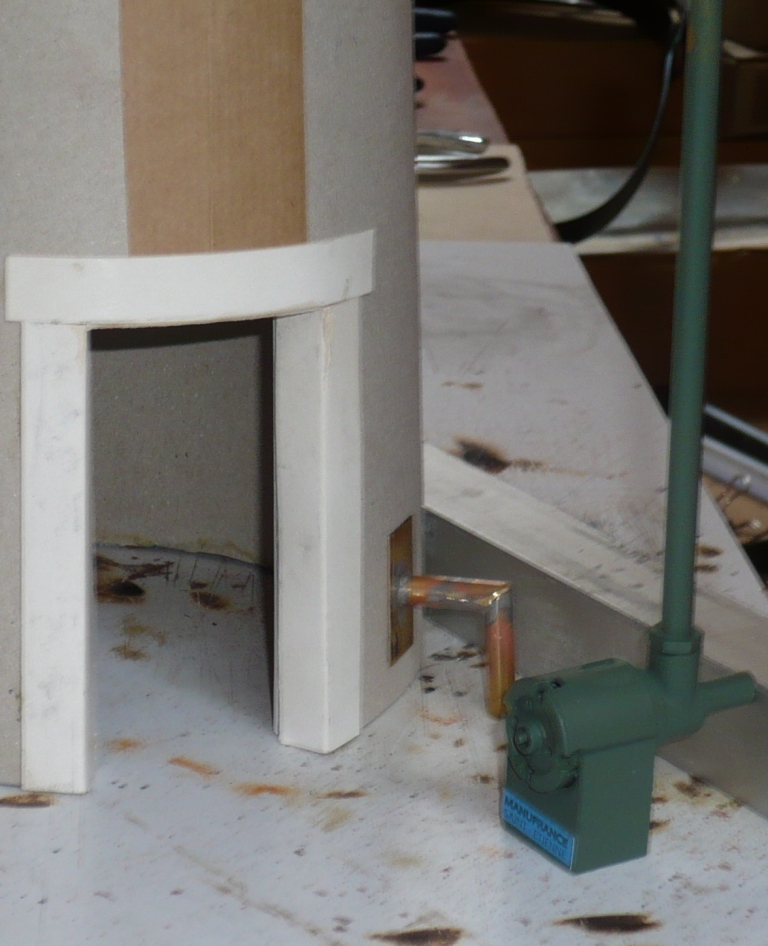

C'était la pompe !
....
ah non, je ne pompe pas,
c'est elle qui ...
...
oui, derrière la porte.

[Rockandrail]

Ah! Tu vois! Pour que l'on puisse ouvrir la porte sans que l'eau ne sorte, il a fallu mettre une pompe!

C'est vraiment du superbe travail à une échelle où le décor est souvent secondaire.
