Plaque tournante HO faite main

Construction intégrale, montage de kits, tant pour le matériel roulant que pour le reste.

Plaque tournante HO faite main

Messagepar Marian
24 Jan 2021, 17:46

Bonjour,

je vais construire une petite plaque tournante manuelle en HO pour y mettre une petite loco de manoeuvre Diesel.
J'ai deux questions.
déjà, quelle serait une taille réaliste-utilisable mais qui soit pas 30 ou 25cm ? est-ce que dans les 15-20cm ça ferait sens ?
et surtout, j'essaye de trouver la façon la meilleure de connecter la plaque au courant, et les rails des deux côtés de la plaque... j'ai cherché des tutos en ligne mais je ne comprends pas trop comment ça marche. en fait je comprends pas nonplus comment ça marche dans les plaques tournantes chères du commerce.

toute lumière est la bienvenue! merci!
Marian

Messages: 77
Enregistré le: 15 Jan 2021, 17:03

Re: Plaque tournante HO faite main

Messagepar cc6532+891
24 Jan 2021, 20:48

Bonsoir Marian,

il existe ou existait des ponts de 24 et 21 mètres.(qui correspondent à une époque disons moderne).
21m doit te donner environ 24 cm au 1/87.
des ponts de 17 mètres existaient aussi, mais il me semble qu'ils étaient plutôt utilisés dans les anciennes compagnies et surtout à une époque ou les machines étaient plutôt courtes.
a voir avec ce que tu représentes comme époque et thème... ;)

A+
Passage à niveau : barrière empêchant les trains d'aller sur les routes...
Avatar de l’utilisateur
cc6532+891

Messages: 823
Âge: 51
Enregistré le: 04 Déc 2012, 21:37
Localisation: YONNE

Re: Plaque tournante HO faite main

Messagepar Marian
24 Jan 2021, 21:13

d'accord merci!
j'ai aussi vu de super petites rotondes dans le cadre d'usines
Marian

Messages: 77
Enregistré le: 15 Jan 2021, 17:03

Re: Plaque tournante HO faite main

Messagepar cc6532+891
24 Jan 2021, 22:29

re,

pour tourner des wagons, l'artisan INTERFER propose une plaque tournante NON fonctionnelle en résine (à laquelle il faut intégrer des rails) à voir sur son site..
c'est une plaque pour wagons courts (genre ce qui roulait dans les années 1900-1920)
le diamètre devait être d'environ 10 cm.
peut-être peut-elle te donner des idées si c'est seulement pour retourner un dzl....

le souci du pont tournant vient du retournement et de la polarité.
j'ai eu un pont roco, qui fonctionnait bien : sélection de la voie, précision de l'arrêt et inversion électrique intégrée.
A+
Passage à niveau : barrière empêchant les trains d'aller sur les routes...
Avatar de l’utilisateur
cc6532+891

Messages: 823
Âge: 51
Enregistré le: 04 Déc 2012, 21:37
Localisation: YONNE

Re: Plaque tournante HO faite main

Messagepar sncb_nmbs
25 Jan 2021, 10:54

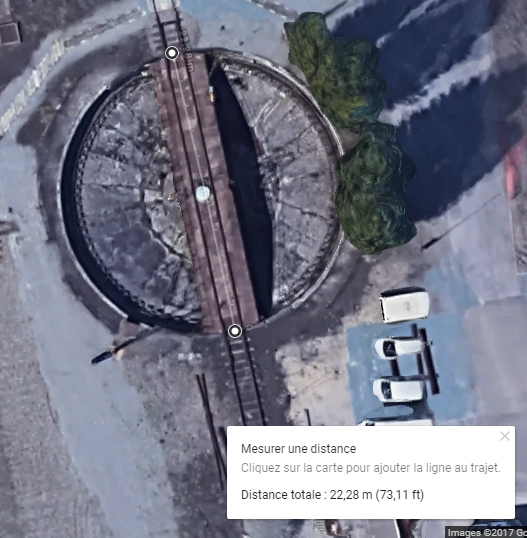

Bonjour, comme dit par d'autres il faut connaître l'usage de cet accessoire ;)

Ici, celle de Treignes (Belgique) conservée par le CFV3V et qui du temps de la SNCB "tournait" des locos vapeur mais sans tender.

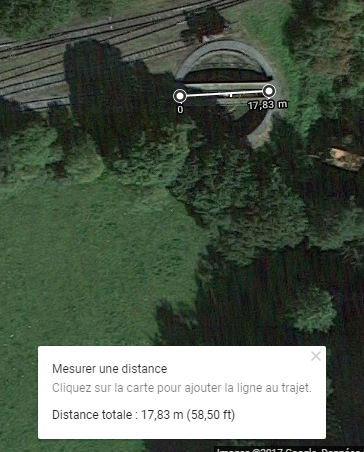

Pour des locos avec tender, cela va être un peu plus grand

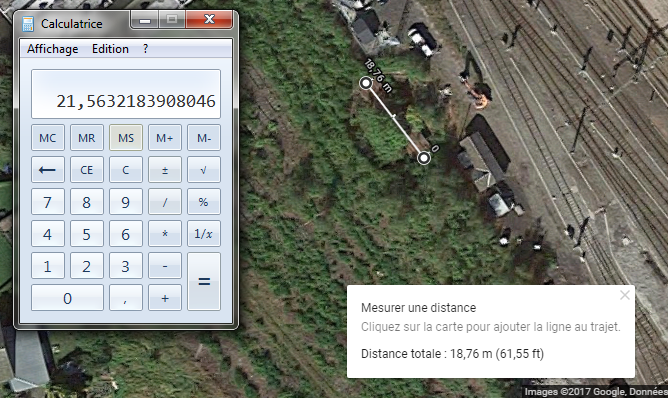

voir plus pour les longues machines

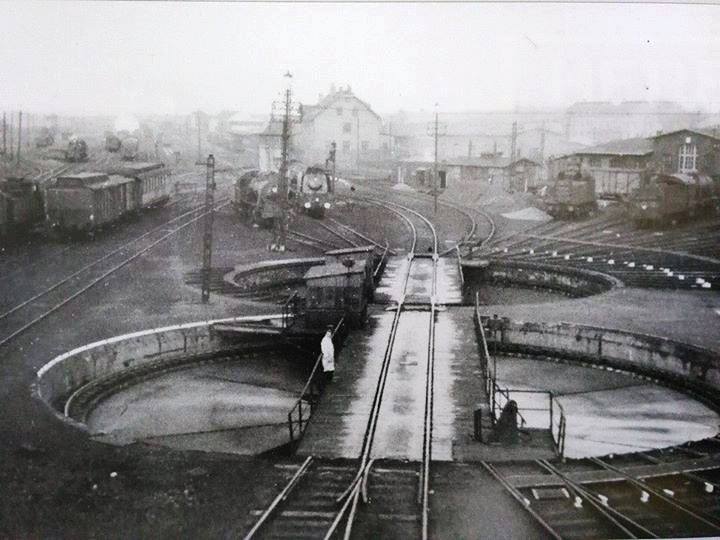

ou alors, un mix :ange:

"Il y a plus de bonheur à donner qu'à recevoir"
Avatar de l’utilisateur
sncb_nmbs
Bavard

Messages: 8476
Enregistré le: 25 Déc 2013, 10:29
Localisation: Carolo expatrié en hexagonage

Re: Plaque tournante HO faite main

Messagepar Vaporiste
25 Jan 2021, 13:26

Il y a aussi la méthode italienne si la plaque tournante est trop courte et locomotive système Franco Crosti:
Partie 2: https://www.youtube.com/watch?v=ryF-DkvIR64
Partie 3: https://www.youtube.com/watch?v=0jwBUKP03T8
Les deux autres parties sont à voir pour le plaisir des yeux
Avatar de l’utilisateur
Vaporiste

Messages: 336
Enregistré le: 24 Avr 2020, 12:02
Localisation: Arlon aux 3 frontières

Re: Plaque tournante HO faite main

Messagepar tyrphon
25 Jan 2021, 16:14

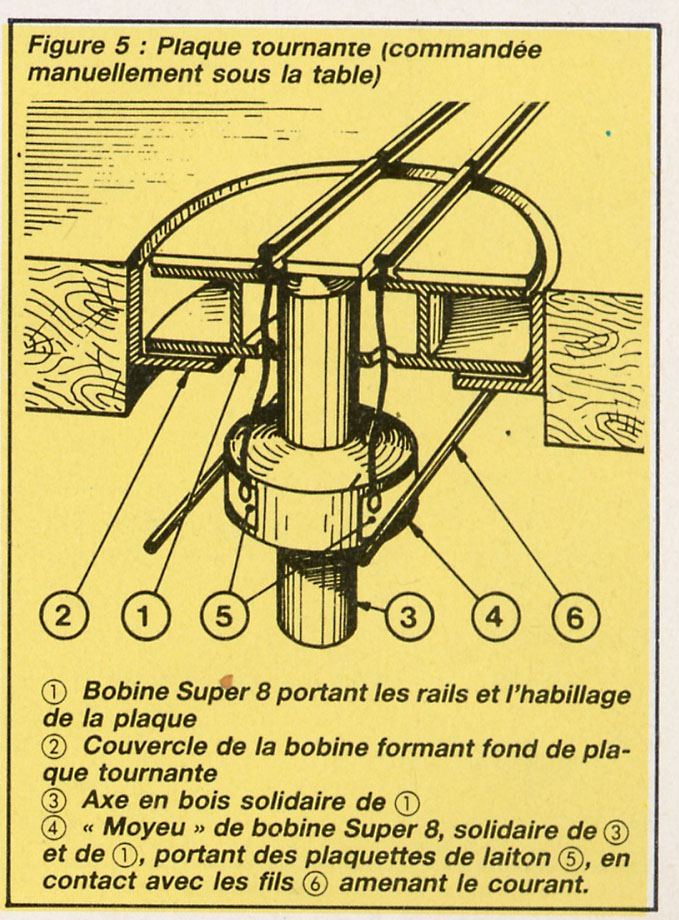

Le changement de polarité n'est pas un problème insurmontable. Voici le schéma d'une plaque très manuelle en HOm que j'avais réalisée avec les moyens du bord sur mon premier module. :vieux:


croquis de moi redessiné par RMF.

Maintenant, si vous êtes en DCC et que vous ne craignez pas de faire un peu de frais, c'est plus simple, il suffit d'installer un inverseur de polarité automatique prévu pour les boucles de retournement.
Dès détection du court-circuit au passage de la machine, il invere la polarité sur le pont.
Jean-Pierre "Tyrphon" Dumont
Plutôt bobo que gros beauf,
plutôt pigeon que charognard.
http://tyrphon-trains.fr/.
Avatar de l’utilisateur
tyrphon
Bavard

Messages: 1979
Âge: 77
Enregistré le: 14 Jan 2008, 16:25
Localisation: Rueil-Malmaison

Re: Plaque tournante HO faite main

Messagepar 0metric
03 Fév 2021, 19:49

Le moteur ....lui est digital .. :cool:
0metric

Messages: 22
Enregistré le: 25 Sep 2018, 14:18
