Eclairage Roco BB 7200 - 15000 - 22000

[XTof_vl]

Le suspense est insoutenable

[bnicolas1987]

On soude avant de couper. Mais on étame bien le fil avant pour que la soudure prenne vite, sans trop chauffer la résistance.

Je me permet d'insister et de dire qu'il faut faire le contraire...

Marche à suivre (avec soudure pas écolo parce que j'utilise que ça...)

Pour des composants électroniques avec pattes rigides (LEDs, résistances, transistors, ...)

- Placer le composant à l'endroit voulu sur le circuit
- Plier les pattes en ayant "mesuré" l'entraxe et de manière à ce que le composant soit centré (plus joli)
- Couper les pattes au dos du circuit à environ 2-3mm qui dépassent
- Poser le fer à souder étamé de manière à ce qu'il touche la patte et la pastille de cuivre du circuit imprimé
- amener de l'étain entre le fer et la patte, comme tout est déjà chaud, celui-ci se place directement et proprement sur le circuit et le composant

N-B. :
- Avoir une éponge mouillée et essuyer le fer avant et après chaque soudure
- Les composants ont déjà leurs pattes étamées, le fait de couper la patte fait ressortir le cuivre qui est au centre, comme il faut que le cuivre reste dans la soudure, il faut couper avant de souder et ainsi, en soudant la partie de cuivre devenue apparente se recouvre à nouveau d'étain.

Pour souder des fils:

- Dénuder le fil
- Vérifier que les brins soient tous bien droits en en place, sinon tourner les fil en pinçant les brins dans deux doigts
- Etamer le fer
- Placer le fer contre le fil et apporter de l'étain

Et voilà c'est étamé, ensuite couper à la longueur désirée et souder ensuite.

Je suis là si il y a des questions. (et on ne sait pas souder en 5 min... ça prend du temps avant que ça soit bien, je me plante encore moi-même après quelque milliers de soudures déjà effectuées...)

A+

[Rockandrail]

J'ai toujours soudé avant de couper et en mettant le brin de soudure en place avant le fer. Ceci depuis la construction de mon premier ampli à lampes en 1965 (j'avais 12 ans). J'ai été élevé dans les bouts de fil. Pareil pour l'étamage: le fil à étamer dans la main gauche; le fer, sans soudure sur la panne, dans la main droite; La bobine de soudure posée sur la table. J'amène l'ensemble fil et fer contre la soudure, et hop.

Mais je suis sûr que fait autrement, ça marche aussi. L'important, c'est de toujours étamer avant et d'avoir un fer bien chaud.

[XTof_vl]

étamer, d'accord. Mais et ta soeur?

[Rockandrail]

Quoi ma soeur? Elle te plait pas ma soeur?

[bnicolas1987]

J'ai toujours soudé avant de couper et en mettant le brin de soudure en place avant le fer. Ceci depuis la construction de mon premier ampli à lampes en 1965 (j'avais 12 ans). J'ai été élevé dans les bouts de fil. Pareil pour l'étamage: le fil à étamer dans la main gauche; le fer, sans soudure sur la panne, dans la main droite; La bobine de soudure posée sur la table. J'amène l'ensemble fil et fer contre la soudure, et hop.

Mais je suis sûr que fait autrement, ça marche aussi. L'important, c'est de toujours étamer avant et d'avoir un fer bien chaud.

ben à chacun sa méthode, moi c'est les profs qui m'ont enseigné comme cité précédemment... l'essentiel est que ça fonctionne c'est sûr...

A+

[robbyinthemix]

Moi aussi j'ai acheté ces fameux kits, mais je n'ose pas me lancer de peur de tout foirer.

[Didier]

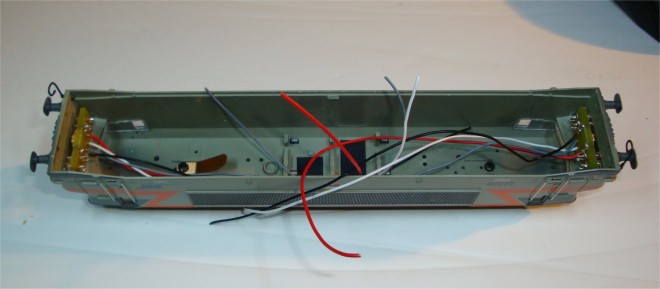

J'ai repris le travail, très vite j'ai monté l'ensemble de deux côtés, finalement c'est assez simple - sous réserve du résultat final, bien entendu !

[Didier]

Et là, dans la dernière ligne droite où il ne reste qu'à "simplement" souder les fils : bing !
Le problème de dernière minute !

Sur la doc il est indiqué ceci :

"
- enlever de la platine les ampoules, douilles et culots pour y souder ensuite les fils à la place
- bien faire attention à la polarité, le "+" étant généralement du côté de la bague argentée
"

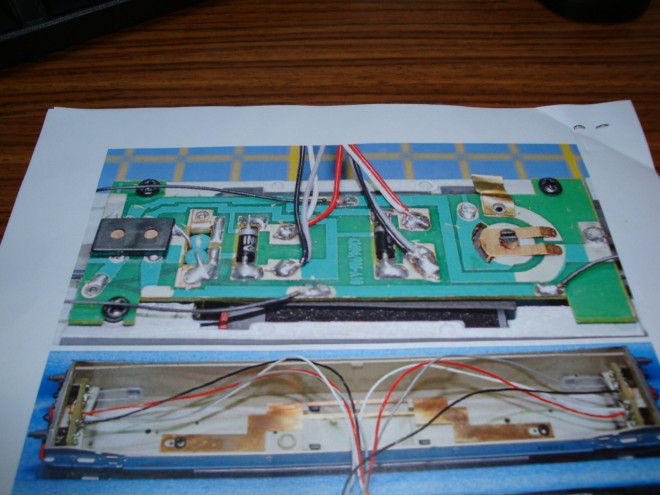

Photo du résultat SUR LA DOC :

Vu comme ça, c'est plutôt fayot !

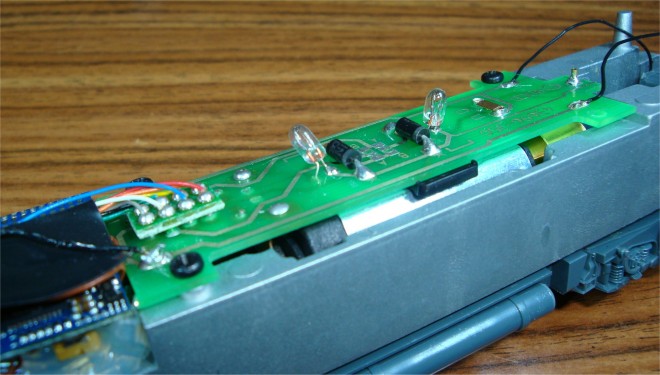

Sauf que, sur ma platine, ça se présente comme cela :

Pas de culot ou de douilles, deux petites ampoules directement soudées avec un point où je vois comment souder mes fils - quoiqu'il faille être très précis et ne pas trembler du tout pour le faire ! - et l'autre pas du tout, ou alors en retournant la platine ?

Quant à la polarité ???

Help !

[Didier]

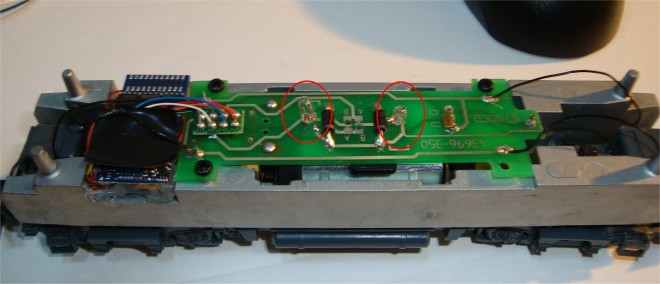

Photo plus précise :

(M'étonne pas, avec un système pareil que ça n'éclairait pas ! Roco sur ce coup : vraiment nul ! )
