Salut les poteaux !

Hé oui, c'est le nom de cette nouvelle série de nouveautés que nous vous présentons plus en détail dans nos Brèves d'atelier bien entendu.
Cette série fait l'objet d'une nouvelle page sur notre site.

Le grand vide

Après les commandes funiculaires et transmissions rigides, Apogée Vapeur aborde un autre sujet difficile : les lignes aériennes de communication, autrement dit les poteaux télégraphiques.
Ces lignes sont omniprésentes sur tout réseau ferré, mais depuis les excellents poteaux MKD, personne ne s'est vraiment attelé à réaliser des modèles fidèles mais faciles à monter.
Rendons hommage à Alain Pras, et avançons...

Pourquoi une nouvelle gamme

Les références de Railway sont intéressantes mais à notre connaissance non disponibles et de montage complexe, c'est pourquoi nous avons eu une demande importante pour des isolateurs pré-montés.
D'où cette gamme chez Apogée Vapeur, car les techniques que nous utilisons permettent des avancées intéressantes.
Nos fonderies représentent fidèlement les nombreuses dispositions réelles en rendant l'assemblage beaucoup plus simple.

Principe

Cette gamme se compose de quelques fonderies, un gabarit de montage et une gravure de pièces détachées.
L'immense variété des installations réelles est représentée en combinant ces composants.
Les poteaux eux-même ne sont pas fournis, mais ils sont faciles à réaliser en tube de laiton de 2 mm pour les familiers de la soudure.
Vous pouvez aussi coller, et opter pour du plastique ou du bois.

Fonderies de base

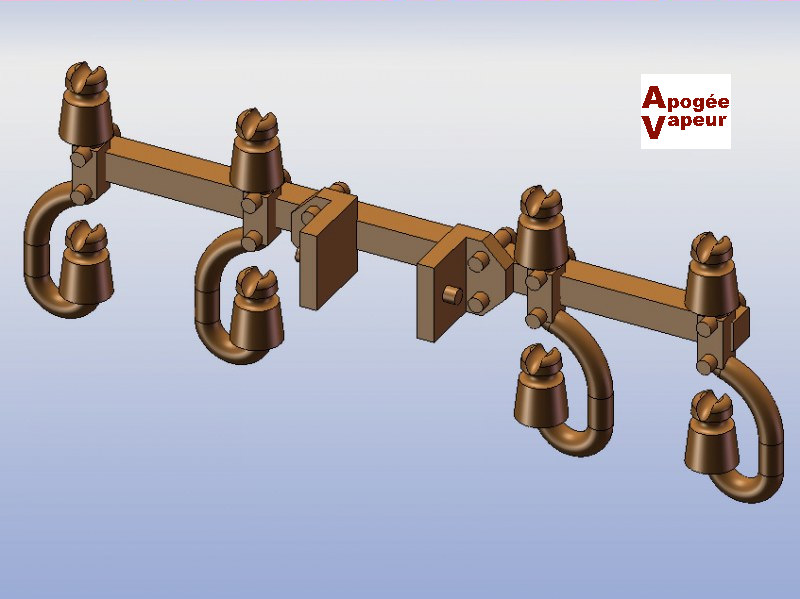

L'armement est une barre horizontale avec deux ou quatre groupes de quatre isolateurs.

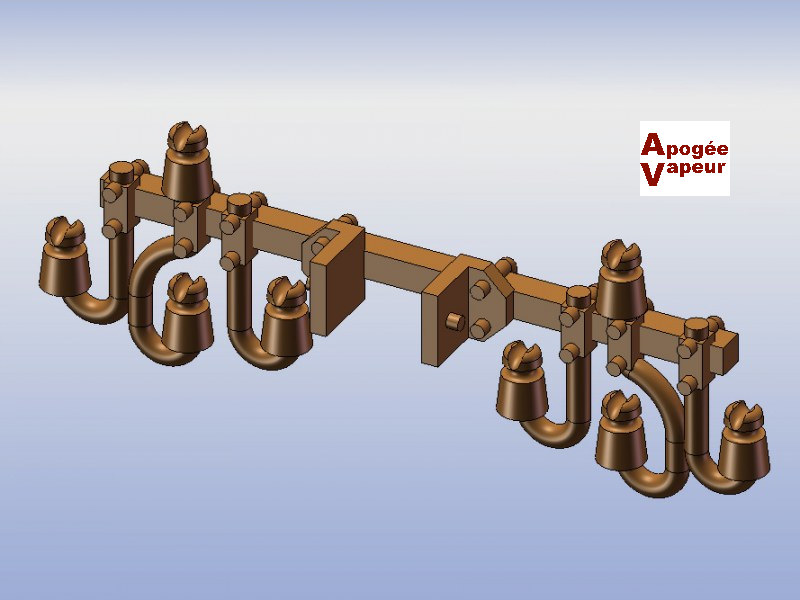

Un groupe est disposé en carré, mais tous les 250 mètres on installe un groupe de 1+3 isolateurs pour créer une rotation du groupe de fils qui limite l'influence électrique mutuelle.
L'armement est fixé au poteau par deux équerres ou une plaque.
Un poteau peut comporter un à six armements.

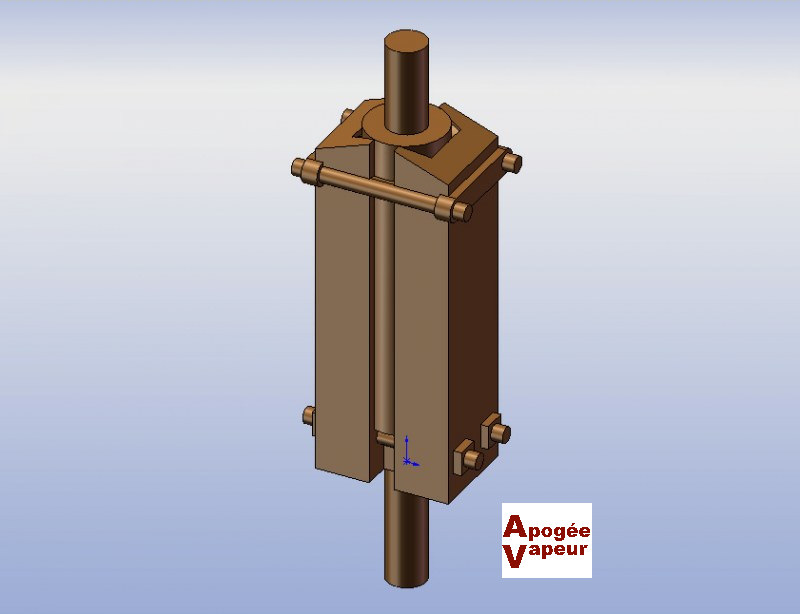

Un poteau peut se ficher dans le sol, ou avoir sa base enserrée entre deux pièces de ciment comme le représente notre embase en fonderie bronze.

Suite au prochain message...

par **CHat roule** 28 Sep 2009, 13:56

Salut les poteaux : les combinaisons

Les appuis sont des combinaisons de poteaux parallèles et /ou obliques :
- Plus les efforts sont importants, plus on ajoute de poteaux.
- Deux poteaux jumelés constituent un appui moisé.
- Installer un second poteau parallèle au premier constitue un appui double.
- Ajouter un autre poteau oblique raccordé en haut forme un appui couple avec sa jambe de force.
- Un appui peut ainsi être moisé et double, et comporter jusqu'à quatre jambes de force... soit un fameux montage de 8 poteaux au total !

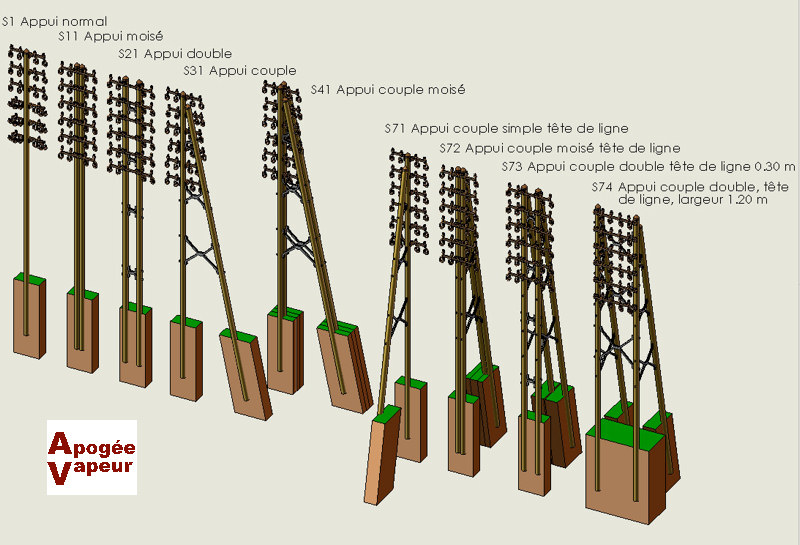

Voici des appuis de ligne simple (jusqu'à 6 armements de 2 groupes de 4 fils) :

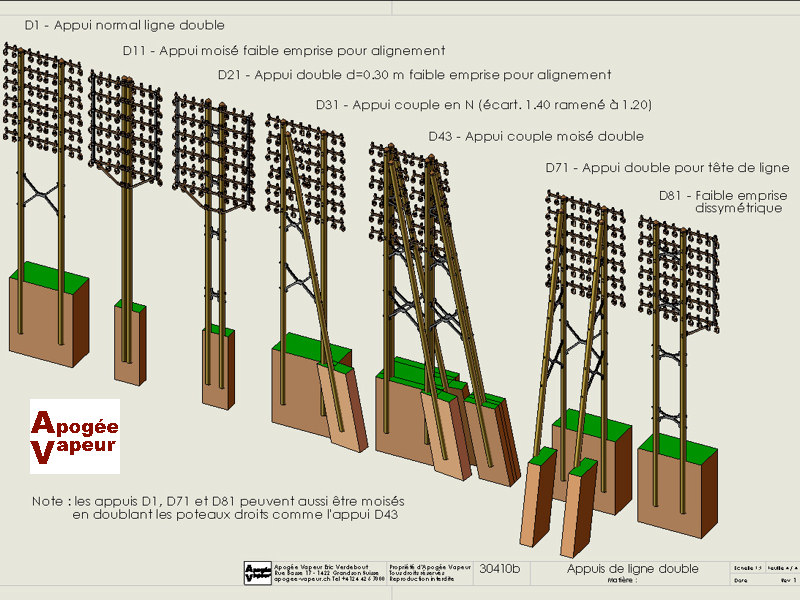

Et des appuis de ligne double (jusqu'à 6 armements de 4 groupes de 4 fils) :

De plus, les 16 variantes sélectionnées peuvent se décliner en versions à gauche et à droite pour les appuis couples, et en différentes hauteurs.

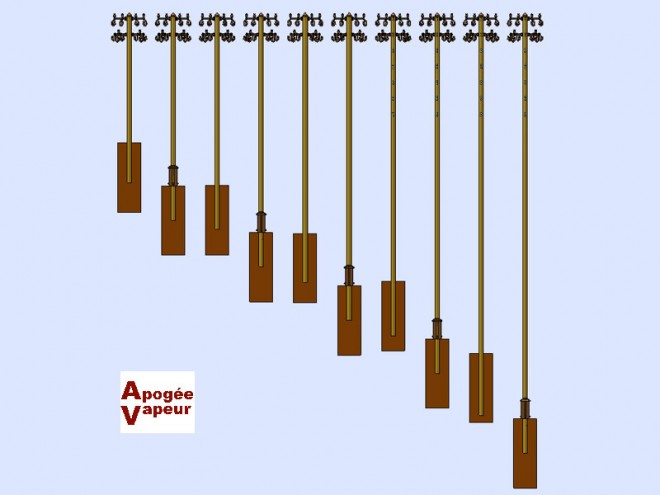

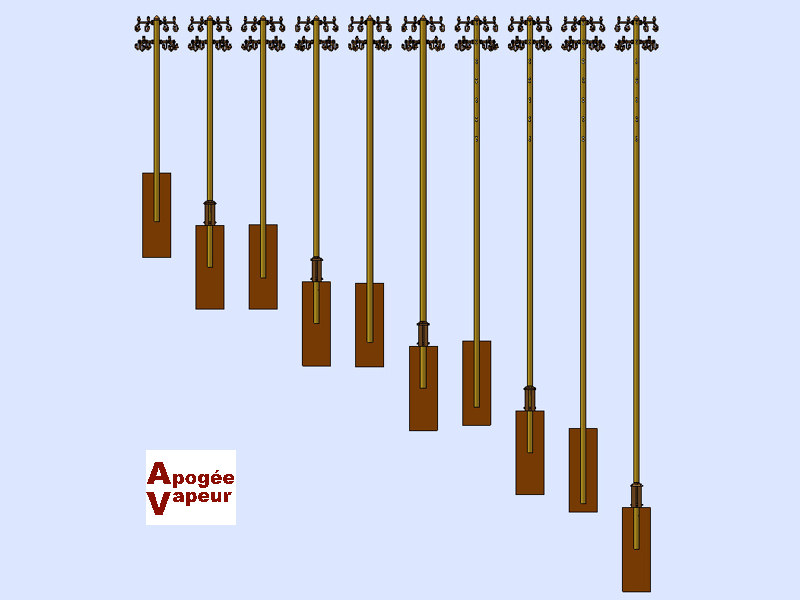

Les longueurs standard de poteaux réels sont de 6.25 m, 8m, 10m, 12m et 15m.
Au début et à la fin d'une ligne, on installera des appuis de tête de ligne, en général de 6.25m.
Ailleurs, on choisira selon l'effort et la topologie !

Heureusement, nous allons vous faciliter toutes les opérations de fabrication et montage avec notre gravure de gabarits ref. G30416...
La suite dans nos Brèves d'Atelier bien sûr, et tous les détails sur notre nouvelle page Salut les poteaux !

par **XTof_vl** 28 Sep 2009, 14:32

Je veux bien croire que le montage des Railway (Model Decor) est plus compliqué: Les assemblages sont composés de pièces minuscules à souder.

Pour info, voici le lien vers la bonne page de Railway: http://pagesperso-orange.fr/railway.fr/modele_decor.htm

Vous pourrez y constater qu'effectivement le montage y est pour le moins ardu.

Pour les époques 100% GSM, tout cela est inutile... Mais Eric nous fera alors des mats GSM :mort:

par **Christophe AMF87** 28 Sep 2009, 16:06

Alors là Eric bravo, enfin des poteaux télegraphiques, je commencais justement à réflechir à ce problème pour mon réseau... si tu pouvais t'interresser aussi à EDF, ce serait pas mal également... Va falloir que je te fasse une cht'ite commande :mrgreen:

par **Rockandrail** 28 Sep 2009, 18:03

Non seulement du beau travail, mais une description de l'installation d'une clarté incontestable: même moi, j'ai cru comprendre. :cool:

par **La Mouette** 28 Sep 2009, 18:19

Alleluia ... :roll:

par **CHat roule** 28 Sep 2009, 18:21

XTof_vl a écrit:Pour les époques 100% GSM, tout cela est inutile... Mais Eric nous fera alors des mats GSM

Euh... le GSM, avant la seconde guerre mondiale, c'était un peu moins répandu... :diable:

Je connais aussi les références de Model Arts, avec un prix incroyablement bas pour des poteaux montés et assez jolis, à défaut de représenter les nombreuses combinaisons réelles c'étaient des modèles intéressants.
Malheureusement, l'arrêt de Model Arts imposait de trouver d'autres sources (et on m'a demandé de travailler un peu la diversité).

Christophe AMF87 a écrit: Alors là Eric bravo, enfin des poteaux télegraphiques, je commencais justement à réflechir à ce problème pour mon réseau... si tu pouvais t'interresser aussi à EDF, ce serait pas mal également... Va falloir que je te fasse une cht'ite commande

Euh... EDF avait des poteaux à vapeur :?:
